開關特性回路電阻綜合測試儀
概述

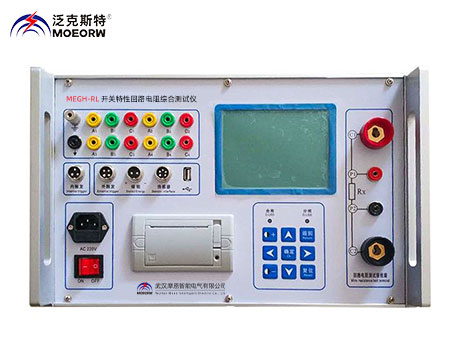

MEGH-RL開關特性回路電阻綜合測試儀 是為了解決現場高低壓開關開關機械特性試驗和電氣試驗的需要。開關機械特性試驗、開關的回路電阻測試試驗和開關的分合閘動作電壓試驗是高低壓開關zui重要的三大試驗。開關特性回路電阻綜合測試儀是一臺儀器具備三臺儀器的功能，可大大減輕現場工作人員的勞動強度，只需要帶兩件儀表箱就可以滿足要求。三臺儀器共用一個液晶顯示屏、打印機和按鍵。整機設計抗干擾能力強，測試數據準確，可靠性高。具備U盤數據轉存功能，RS232數據聯機功能（選配）和無線藍牙功能（選配）。
開關特性回路電阻綜合測試儀性能特點
1性 能
● 時 間: 12個斷口的固有分、合閘時間，同相同期、相間同期。
● 重 合閘: 每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。
●過渡電阻：6路合閘電阻測試，包括合閘過渡電阻的投切時間、投切波形和阻值大小。（可選）
● 彈 跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
● 速 度: 剛分、剛合速度，zui大速度，時間－行程特性曲線。
● 行 程: 總行程，開距，超程，過沖行程，反彈幅值。
● 電 流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。
● 動作電壓: 機內提供DC0～270V／30A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
● 回路電阻：測試開關的回路電阻和接觸電阻功能。
2特 點
◆ 開關特性回路電阻綜合測試儀 采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。
◆ 傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。
◆ 觸發方式：內觸發、外觸發（合閘2根，分閘2根）、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。
◆ 儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。
◆ 主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
◆ 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。
◆ 開關特性回路電阻綜合測試儀具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。
開關特性回路電阻綜合測試儀產品技術參數
1開關特性回路電阻綜合測試儀使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kPa
溫 度 -20～45℃ 濕 度 ≤80%RH
2開關特性回路電阻綜合測試儀安全性能
絕緣電阻 ＞2.0MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
3 開關特性回路電阻綜合測試儀基本參數
開關機械特性測試參數：
◆時 間： 量程 0-64000.0ms 分辨率0.1ms 誤差≤ 0.1％rdg±0.1ms
◆速 度： 量程 0-20.00m/s 分辨率 0.01m/s 誤差≤1％rdg±0.01m/s
◆行 程： 量程 0-1000.0 mm
◆線圈電流： 量程 30.00A 分辨率 0.01A
|
|
量 程
|
分辨率
|
誤 差
|
|
真空斷路器
|
50.0mm
|
0.1mm
|
≤1％rdg±0.1mm
|
|
SF6斷路器
|
300.0mm
|
|
油斷路器
|
1000.0mm
|
開關特性回路電阻綜合測試儀開關電氣測試參數：
開關動作電壓試驗：
輸出電壓：DC0-270V 可調
瞬時zui大電流：30A
電壓檔位：1V、3V、5V、10V
測試精度：0.5%rdg±1V
可以全自動低電壓一鍵操作，并自動記錄打??；可手動低電壓試驗。
2、開關回路電阻試驗：
◆輸出電流：≥DC100A （DC200A可選）
◆電流檔位：DC50、DC100A兩檔
◆測試時長：5S、15S、60S、360S可選。
◆測量電阻范圍：0-3000.00μΩ 誤差≤0.2%rdg±1μΩ
◆尺寸重量： 400mm(L)×250mm(W)×360mm(H) 15kg
