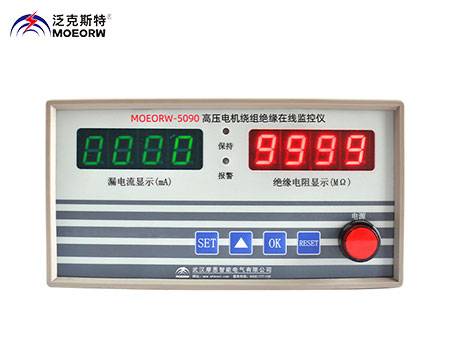

MOEORW-5090 高壓電機繞組絕緣在線監控儀

標準：執行標準：GB/T 20160—2006

產品別名：電機在線絕緣監測儀 、高壓電機絕緣檢測儀、高壓電機繞組絕緣在線監控儀

產品特性：
※可顯示實時工況，包括漏電流有效值，絕緣電阻值；
※設置儀表工作參數，包括儀表地址、通訊速度等；
※可根據用戶的需求定制；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-5090 高壓電機繞組絕緣在線監控儀

高壓電機繞組絕緣在線監控儀克服現有功能單一的同類產品缺陷，能同時實現動態和靜態兩種狀態監控（絕緣電阻和漏電電流監控）。

是專門用于潛水高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的儀表，便于運行人員根據絕緣電阻的變化采取措施，有效地防止事故的突然發生和擴大。對潛水泵機 組進行全程（動態和靜態）停運或在線運行絕緣電阻及泄漏電流進行綜合保護監控。適用于 3kV 、6kV 、10kV 高壓電機、高壓電力不接地系統。

1、對高壓電機的繞組在停機和運行情況下，對地施加間斷或連續 DC2000V 電壓，測量其絕緣狀況。(DC2500V 電壓也可以特殊加工）。

2、電機停機或作為備用情況下，監控儀始終監控其絕緣，發現問題及時閉鎖電機啟動回路，不得投入運行。

3、將冷備用的高壓電機作為熱備用處理，免去啟動電機前用兆歐表對電機進行絕緣測量，隨時在確保良好絕緣情況下啟動高壓電機。

4、監控儀在電機停機時測量繞組的對地絕緣電阻，電機啟動投入運行后，10kV 高壓施加到監控儀上，監控儀是在 10kV 在線情況下，繼續產生 DC2000V 電壓對系統（電機投入運行后，測到的絕緣是系統絕緣）進行絕緣測量，監控儀增加測量泄漏電流支路,根據系統的絕緣變化、繞組缺相及支路或設備的泄漏電流情況，立即判斷出在線運行中絕緣下降的具體支路和設備。

1、絕緣電阻測量性能指標

名稱	技術指標
測量范圍	有效測量阻值范圍： 0-1999MΩ,超出 1999 MΩ可持續顯示直至溢出，溢出時，數碼管顯示 9999。
分辨力	1MΩ
基本誤差	0MΩ-100MΩ: ±（3%讀數+2 個字）；101MΩ-200MΩ: ±（5% 讀數+2 個字）；201MΩ-1999MΩ: ±（10%讀數+2 個字）
測量電壓輸出	DC2000V（開路電壓）

顯示	4 位 LED 顯示
絕緣電阻報警下限	1-500 MΩ通過面板鍵盤設定
低阻報警	當被測線路設備對地電阻小于設定值時監控儀面板上報警 LED 發光報警，報警輸出繼電器常開觸點閉合
線路電壓	AC3kV 、AC6kV 、AC10kV
限流電阻耐壓	zui大短路電流<0.5mA AC10kV，45MΩ/10W

2、漏電流測量性能指標

名稱	技術指標
測量范圍	0-1999mA
分辨力	1mA
基本誤差	<±（10%讀數+2 字）
顯示	4 位 LED 數字顯示
漏電流報警上限	1mA- 1999mA 在面板鍵盤設定
漏電流報警	當被測線路設備漏電流大于設定值時監控儀面板上報警 LED 發光報警，報警輸出繼電器常開觸點閉合
