◆便攜式直流接地故障查找儀概述
電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正接地或者負接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行?！吨腥A人民共和國電力行業標準 DL /T856－2004》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需盡快處理。
直流系統接地故障定位儀，用于發電廠、變電站直流電源系統的接地故障探測與定點。定位儀采用隔離程控恒流源向系統注入小電流信號，安全可靠，查找故障點快速準確，測試精度高。接收機實時計算顯示阻性電流大小與方向，克服了系統分布電容的影響，大大提高了判斷準確性。有效解決了高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地，單點多點接地等問題。
◆便攜式直流接地故障查找儀功能特點
1.直流系統無需停電，即可在線檢測系統接地故障，提高系統運行的安全性。
2.具有交流串入檢測功能，防止因交流串入造成儀器損壞。
3.自動檢測直流系統電壓。對不同電壓等級的直流系統可調整儀器輸出電壓等級。
4.智能化程度高，自動判斷接地狀態。
5.發射機實時檢測正負母線電壓、故障電阻、接地電容、平衡電阻等故障信息。
6.發射機支持直流和交流兩種供電方式；直流供電時無需外接電源，直接從直流系統取電，接線簡單、方便。
7.接收機通過注入電流信號的前后之差，直接計算出電流值，從而實時確定故障點；實時計算顯示阻性電流，測試靈敏度大大提高，可測量高達1M的絕緣不良故障。
8.采用無線通信技術，實時傳輸數據，方便快捷。
9.接收機欠壓指示功能：電池欠壓時儀器自動告警提示。
10.接收機自動關機功能：60分鐘內無操作或電池欠壓至一定程度能夠自動關機。

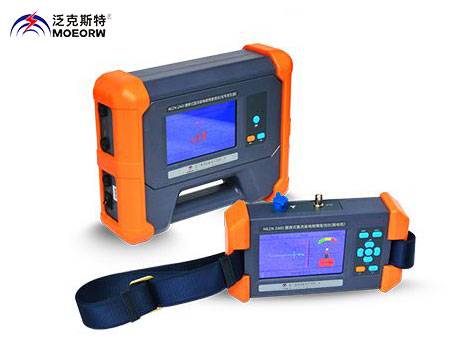

◆便攜式直流接地故障查找儀
1 發射機技術指標
1)適用的直流系統電壓等級220V、110V、48V、24V。
2)發射機供電方式：直流屏供電（220V、110V）或使用交流220V供電。若使用AC 220V供電，發射機會自動切斷直流供電回路，優先使用AC 220V電源供電。
3)直流系統電壓測量范圍：DC 0-1000V。
4)直流電壓測量分辨率：DC 1V。
5)系統對地阻抗測量范圍：0-1MΩ。
6)系統絕緣電阻測量范圍：0-1MΩ。
7)交流串入電壓測量范圍：AC 0-280V。
8)交流電壓測量分辨率：AC 1V。
9)抗對地分布電容值：支路≤47uF、系統對地總電容≤150 uF。
10)設備輸出zui高電壓：DC 1kV。
11)設備輸出zui大電流：5mA。
2 接收機技術指標
1)絕緣阻抗測量范圍：0-500000Ω。(1000000Ω選配)
2)絕緣阻抗測量分辨率：0.1kΩ。
3)對地漏電流檢測分辨率：0.1mA。
4)卡鉗動態范圍：鉗雙線（正負母線一起鉗）范圍：0-40A（負載）
5)鉗單線范圍：-5A至＋5A
6)接收機電源：內置可充電鋰電池。可持續工作20小時，電池充電3-4小時即可充滿。
7)卡鉗電源： 2節AA（5號）堿性干電池。連續工作時間10-20小時（因電池質量不同而不同）。
3 無線通信技術指標
1)ISM頻段：433MHz。
2)空中速率：2.4kbps。
3)無線通信信號功率：30dBm。
4 其他指標
1)功耗：發射機<15W。接收機<2W。
2)使用條件：溫度:-10℃-40℃；濕度10-90％RH；海拔<4500m。
3)體積：
發射機 280mm×220mm×90mm；
接收機 220mm×125mm×55mm；
信號卡鉗 180mm×60mm×35mm;
電流傳感器 180mm×130mm×30mm。
4)質量：
發射機 2.00kg； 接收機 0.90kg；
信號卡鉗 0.21kg; 電流傳感器 0.18kg。
