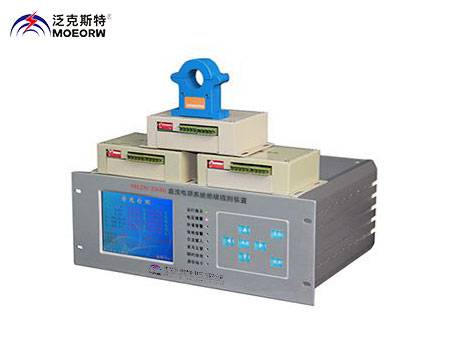

MEZN-ZA46 直流電源系統絕緣監測裝置

執行標準：DL/T 1392-2014

產品別名：直流電源系統絕緣監測裝置、直流電源系統絕緣監測系統

產品特性：
※廣泛適用于電力、石化、冶金、郵電、鐵路等行業發電廠及變電站;
※繼電器動作報警時間：≤1秒；
※交流竄入電壓測量范圍：0-300V；
產品品牌：泛克斯特
24小時服務熱線：186-7409-7731

售前咨詢：027-87669508

直流電源系統絕緣監測裝置

用途
是在原有產品的基礎上進行技術創新和提升，進一步提高裝置的測量精度，完全消除現場分布電容干擾的影響。在性能指標的適應性、安裝調試的快捷性及運行的可靠性和穩定性方面均處于國內優秀水平。裝置首次利用了信號相位鎖定、超前校正及跟蹤積木式結構等技術，從根本上解決了判斷數據不全、誤報漏報等弊病。且根據2012年12月國家電網公司制定的《國家電網公司十八項電網重大反事故措施》中的第五項“防止變電站全停及重要客戶停電事故”中明確提出了原有的直流系統絕緣監測裝置，要求增加交流竄直流故障的測記和報警功能。本裝置采用實時跟蹤信息零處理技術，解決了交流信號竄入直流故障的測記和報警，是作為直流系統逐步改造提升的理想監察設備。本產品完全符合國家能源局發布的《防止電力生產故障的25項待處理重點要求》。本產品廣泛適用于電力、石化、冶金、郵電、鐵路等行業發電廠及變電站，是一種提高電網自動化管理水平、確保安全運行及故障準確定位的理想智能儀器。
基于國家電網公司專門針對交流竄直流接地故障測試、直流與直流互竄故障測試等故障的監測要求，本公司在全國范圍內率先推出了完全附合國家電網公司 Q/GDW1969-2013《變電站直流系統絕緣監測裝置技術規范》的儀器。該標準也是由我公司主導起草，對于這款產品我公司具有絕對的技術優勢。我公司還參與起草了：全國電力行業標準DL/T1392-2014《直流電源系統絕緣監測裝置技術條件》。目前我公司已對全國原有老的直流系統絕緣監測裝置改造超過1000臺，受到用戶的廣泛好評，對于各廠站的老的絕緣監測采用的開口式傳感器，不停電、不對運行有任何影響，改造方便、安全可靠、實施便捷。在蒙東公司檢修公司與上都發電廠、通遼電廠等單位都有良好的運行記錄，深得用戶好評。

◆直流電源系統絕緣監測裝置技術參數
1 適應環境溫度：-10℃～+55℃：濕度≤90％
2 大氣壓：80-110KPA；
3 直流系統電壓等級：220Vdc、110Vdc、48Vdc、24Vdc；
4 裝置工作電壓：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％；
5 母線段數：二段
6 繼電器接點電流：DC220V/3A
7 母線電壓測量精度：±0.5％
8 母線絕緣電阻測量精度：0-60kΩ誤差≤5％±1kΩ
60-500kΩ誤差≤10％
9 繼電器動作報警時間：≤1秒
10 支路絕緣電阻測量精度：0-50kΩ誤差≤10％±1kΩ
50-100kΩ誤差≤15％
11 交流竄入電壓測量范圍：0-300V
12 交流竄入電壓測量精度:≤3%
13 裝置功耗：≤15W
14 裝置重量：≤8kg
15 外型尺寸：（長×高×深）：360×135×280㎜
16 采集單元外型：155×125×42㎜
