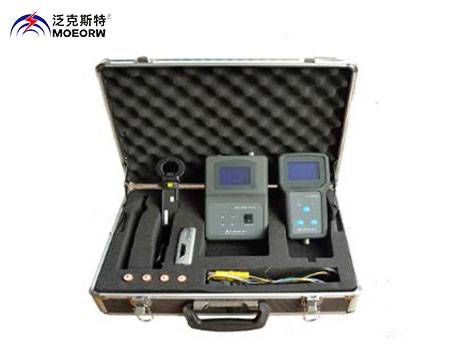

MEZN-6000 二次回路多點接地故障查找儀

執行標準：DL/T911-2004

產品別名：便攜式二次回路多點接地故障查找儀、二次回路多點接地故障查找儀、PT二次回路多點接地故障查找儀、PT多點接地查找儀

產品特性：
※判斷二次回路接地系統是否存在多點接地故障;
※將電流信號轉化為電壓信號供分析儀與探測儀分析
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

便攜式二次回路多點接地故障查找儀

簡介
公共回路N線多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。
在電力系統中，公共回路對保障系統安全運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的安全，《電力作業現場安全規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。
PT二次回路多點接地故障查找儀配備高精度采集器，通過對N線電流的監測及對公共回路、其他回路的監測，重點解決電力系統公共回路的兩點接地和
多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。
本裝置以系統安全為首要前提，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

◆便攜式二次回路多點接地故障查找儀主要功能
◆ 多點接地故障分析功能，分析儀通過對及其它接地回路的電流分析，判斷二次回路接地系統是否存在多點接地故障；
◆ 電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其它接地回路的分流電流大小；
◆ 波形顯示功能，探測儀在對被測接地線進行探測時會顯示被測回路的信號電流波形圖；
◆ 方向顯示功能，如果探測儀探測到被測回路存在多點接地故障會顯示多點接地故障點的方向；
◆ 高精度電流表功能，探測儀通過配備不同型號的交直流采集器可以實現高精度交直流采集器功能；
◆工程力學的外形設計、人性化設置、友善的人機界面。使用舒適、小巧精致、攜帶方便。

◆工業標準設計，選用zui上乘的進口元器件，裝置本身可靠性極高。

◆科學的管理保證產品的高性能。

◆便攜式二次回路多點接地故障查找儀主要技術指標
環境溫度：-30℃～+50℃；
相對濕度：≤95%
總質量： 2.5kg
外形尺寸（包裝箱）：450x260x110（mm）
分析儀主要技術指標：
信號電流大?。?—150mA
電流檢測分辨率：0.1mA
多點接地判斷門限：0.5mA
多點接地阻抗檢測范圍：0—1500Ω
抗對地分布電容值: 對地電容單支路≤100uF，
系統對地總電容≤1000uF；
探測儀主要技術指標：
電流檢測范圍：0—200mA
電流檢測分辨率：0.1mA
多點接地判斷門限：0.5mA
多點接地方向顯示：同向或反向
單次波形顯示時間：12秒
多點接地報警方式：聲光報警
