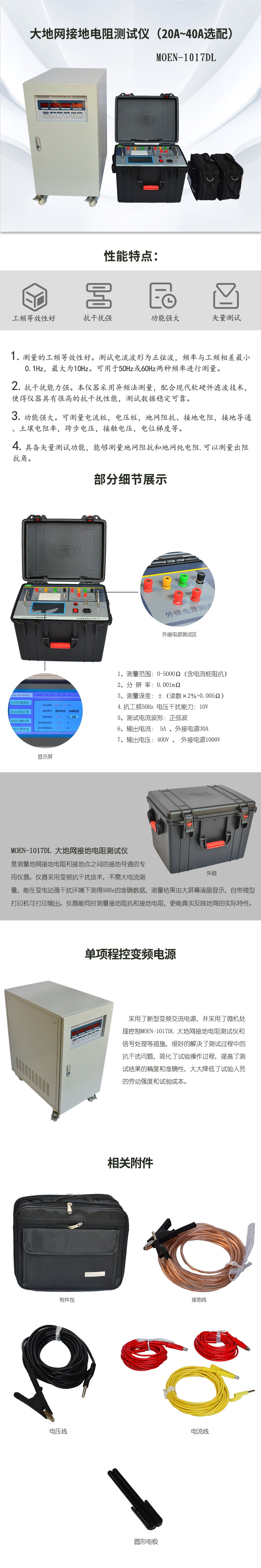

MOEORW-1017DL大地網接地電阻測試儀（大電流)

執行標準：GB4706.1-2005、GB8898、GB3883、GB7251.1-2005、GB5226.1-2002

產品別名：大地網接地電阻測試儀，變頻大電流接地阻抗測試儀，大型接地網接地阻抗測試系統、接地裝置特性參數測試系統、大地網接地阻抗測試儀，接地阻抗測試儀，變頻抗干擾接地阻抗測試儀、變電站接地網接地特性參數測試儀、變頻大電流多功能接地阻抗測試儀

產品特性：
※地網接地電阻測量;
※儀器采用全新電源技術，測量范圍寬；
※阻抗測量范圍：0～1000Ω ；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136
e="line-height:2;font-size:14px;">

售前咨詢：027-87669508

◆

大地網接地電阻測試儀

主要功能及特點
1、大地網接地電阻測試儀測量可在設備不停電條件下進行測量，變頻技術避免主電網工頻干擾
2、異頻小電流（0～50A）測量，注入電流頻率（30Hz—70Hz）可調
3、大功率變頻電源保證隔離及盡可能大的電流輸出
4、調頻電壓電流表采用數字帶通濾波器，帶有校驗裝置，確保測量方便準確
5、高穩定度頻率信號源，確保整個測試過程的準確性
6、大地網接地電阻測試儀可重復測量，提高測量的準確性，節省時間、金錢
7、具有過高壓、過電流、短路及過熱警告裝置
8、32位微處理器控制，智能化，操作靈活方便
9、低失真干擾，輸入/輸出完全隔離，安全可靠
10、獨特的瞬時值控制，波形失真度小，控制精度高
11、動態反應極快，負載0-100%變化時，穩態反應時間<0.1S
12、無輻射干擾，含諧波成分小，并經特殊處理，不產生干擾
13、原裝進口日本三菱IGBT高頻逆變器及機芯，穩定可靠
14、輸出電壓：低檔：0-200V、高檔：0-400V連續可調
15、頻率范圍：30Hz—70Hz 頻率步幅：1Hz
16、頻率穩定度：< 180ppm
17、供電電源 AC180～270V，50/60Hz

◆MOEORW-1017DL大地網接地電阻測試儀功能
1、地網接地電阻測量
2、分布電勢測量
3、接觸電壓測量
4、跨步電壓測量
5、土壤電阻率測量

◆MOEORW-1017DL大地網接地電阻測試儀（大電流)技術指標
1、主機技術參數
1.1 阻抗測量范圍：0～1000Ω 分辨率：0.001mΩ 測量誤差：±（讀數×2％+0.005Ω）
1.2 測試電流波形：正弦波
1.3 測試電流頻率：30-70Hz ,0.5Hz步進
1.4 輸出電流：0-30A，1A步進 zui大輸出電壓：400V
1.5 測量線要求：電流線銅芯截面積≥2.5mm2 電壓線銅芯截面積≥1.0mm2
1.6 供電電源：AC180～270V，50/60Hz
1.7 外形尺寸：355×335×340mm 儀器重量：18kg
1.8 本儀器適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在
強干擾環境下準確測得工頻50Hz下的數據。測試電流zui大30A，不會引起測試時接地裝置的電位過高，同時它
還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
1.9 測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻相似，可以使用11種單頻或者5中雙變頻進行測量。其
中單頻49hz，51hz非常接近工頻。而49/51Hz雙變頻的工頻等效性更加無限接近工頻。
1.10 抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
1.11 精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
1.12 功能強大。可測量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻,土壤電阻率。外配專用選頻表測量跨步電壓和
接觸電壓，還可測量地表電位梯度，抗干擾能力更強，精度更高。
1.13 操作簡單。全中文菜單式操作，直接顯示出測量結果。
1.14 布線勞動量小，無需大電流線。

2、選頻電壓電流表技術參數
2.1 電壓量程：200mv/2V/20V/200V（自動量程切換）
2.2頻率范圍：40Hz—70Hz
2.3 頻率步幅：1Hz
2.4 線性誤差：< 2 %
2.5 典型噪音衰減值：+/-1Hz(25dB) +/-2Hz(60dB)
2.6 電源：內置4000mAH可充電鋰電
2.7 重量：3kg
