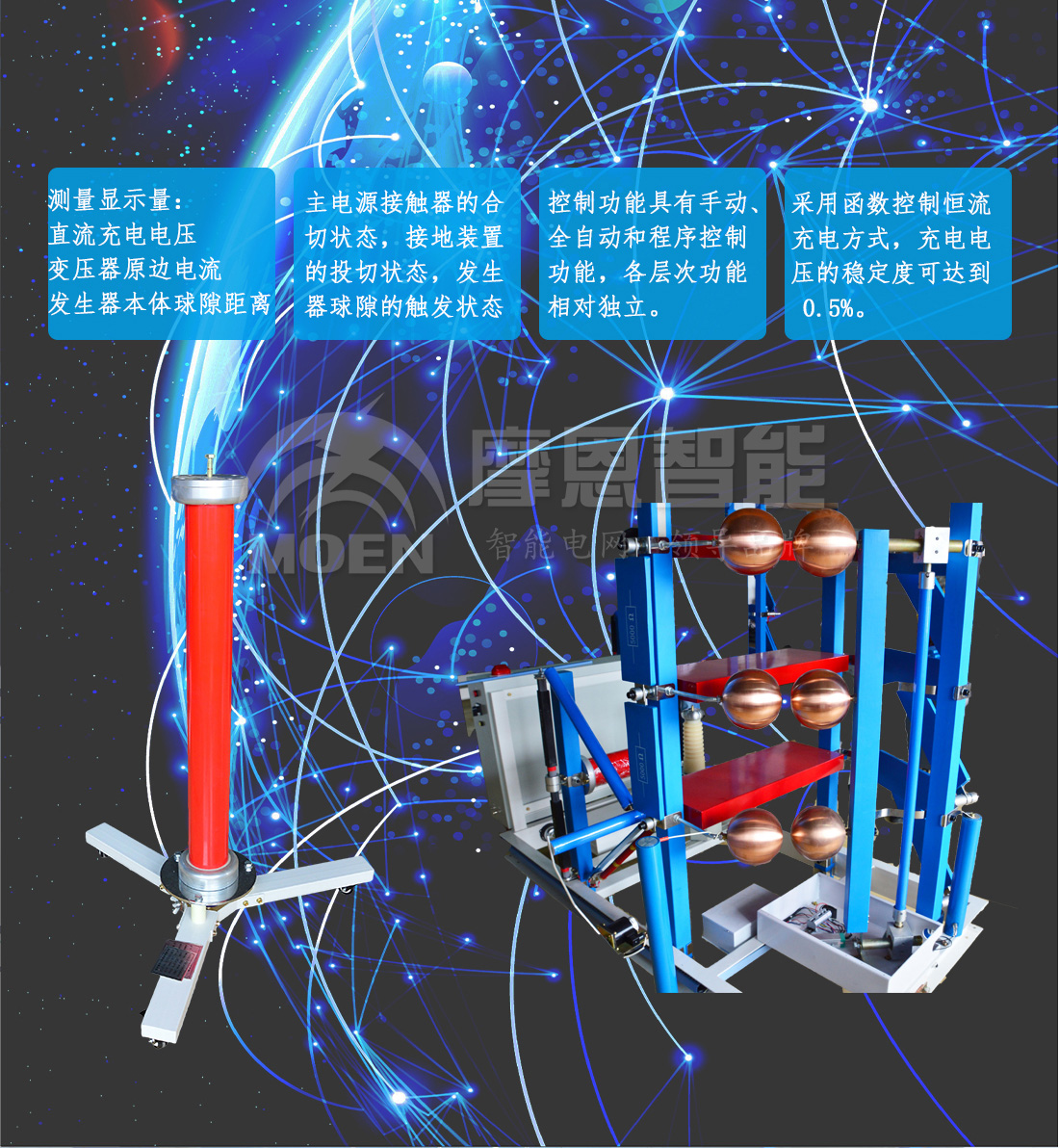

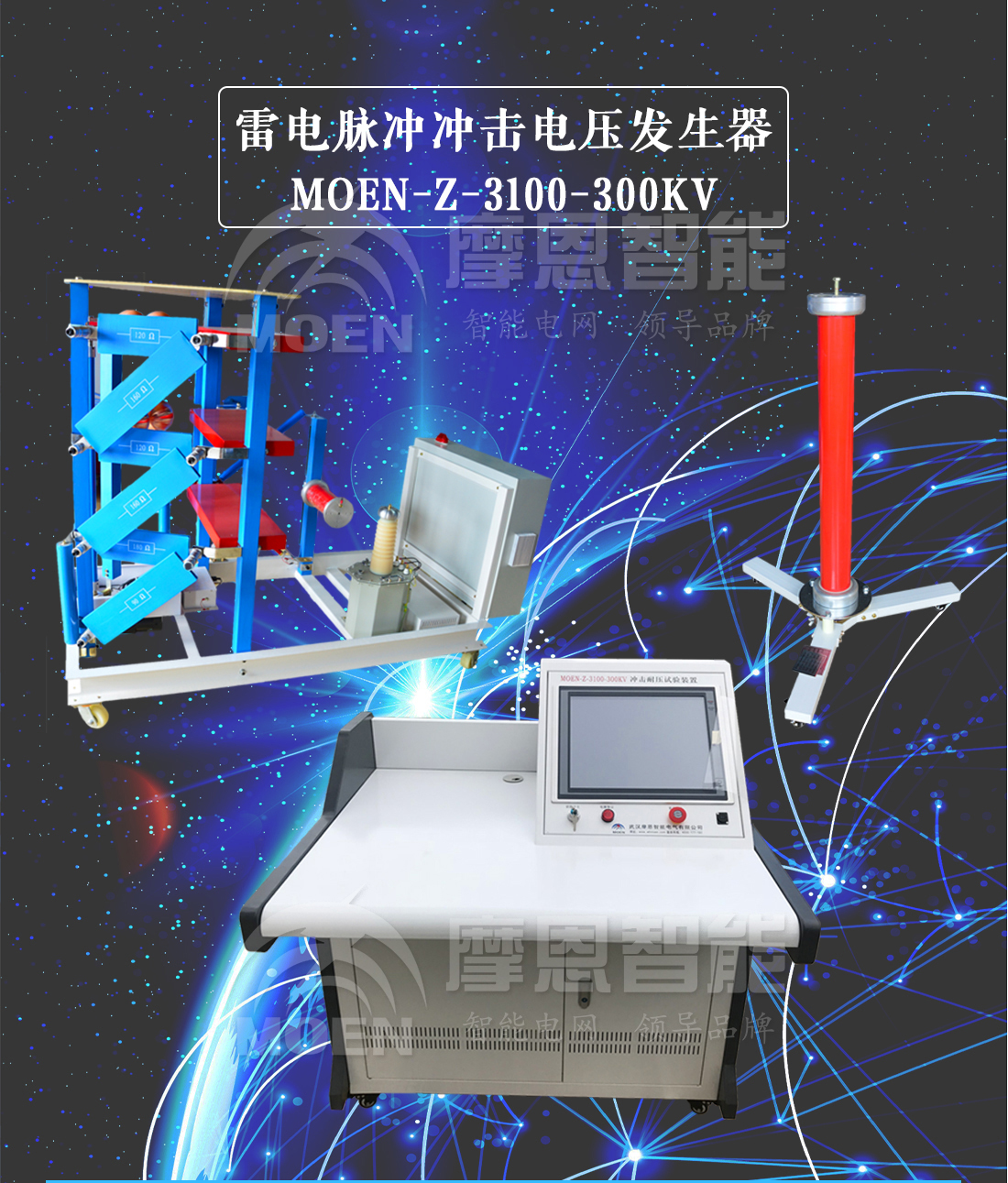

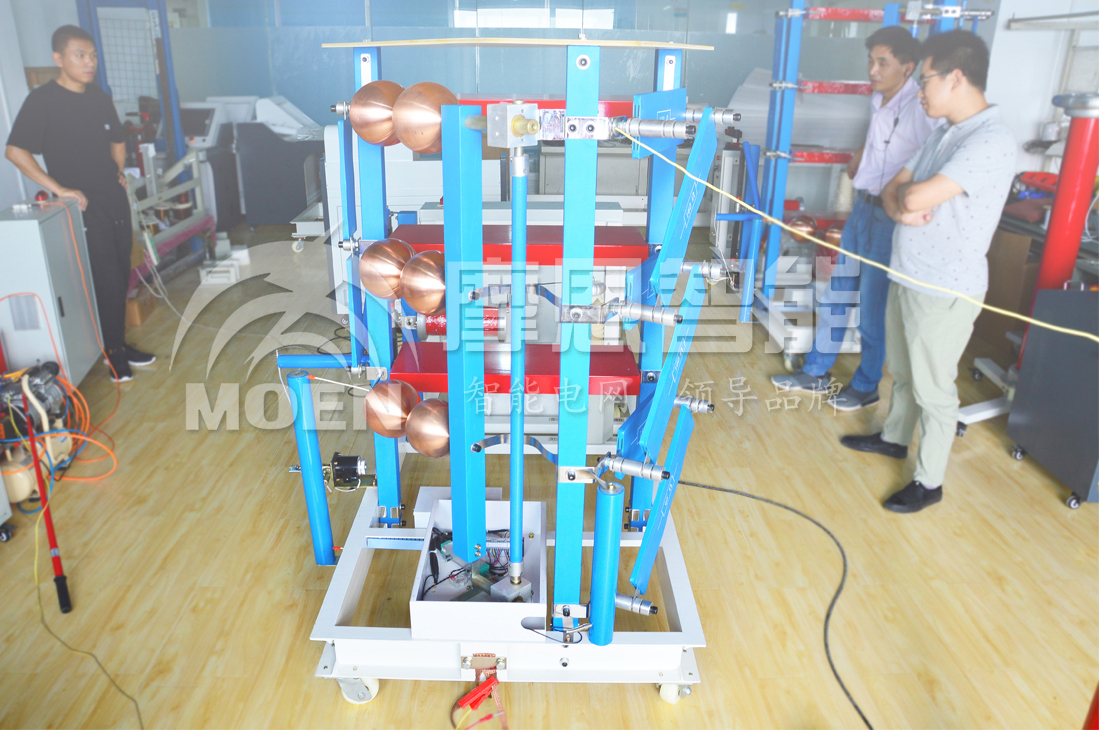

MOEORW-3100沖擊耐壓試驗裝置

來源：djkluv.com 更新時間：2024-06-13

MOEORW-3100/300kV 沖擊耐壓試驗裝置產品簡介：

沖擊耐壓試驗裝置是模擬脈沖高電壓的試驗設備。在現實生活中，脈沖高電壓是經?？梢杂龅降摹＠缱匀唤绲拈W電打雷，落雷處將會出現非常高的脈沖電流和電壓，周圍也會感應出很高的脈沖電壓；又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上，將會導致設備損壞并危及人身安全，因此進行沖擊電壓的試驗研究是非常必要的。另一方面，模擬自然的雷電現象進行放電機理的研究也是很有意義的。
沖擊耐壓試驗裝置可發出各種形狀的脈沖波形，但是根據試驗研究的需要，按照有關國際標準和國家標準的規定，主要產生以下幾種沖擊電壓波形：
  標準雷電沖擊波形
  標準操作沖擊波形
  其他特殊的沖擊電壓波形，如特種操作沖擊波等。

MOEORW-3100/300kV 沖擊耐壓試驗裝置控制系統技術參數：
○充電電壓：整定范圍 0~100.0kV
○工作范圍 20.0~100.0kV
○整定偏差 ≤±1%
○不穩定度 ≤±1%
○整定分辨 0.1kV
○充電時間：整定范圍 30~180s
○整定分辨 1s
○報警時延 2s
○加壓次數：整定范圍 1~999
○保護設定：過流保護值可設定
○過壓保護值可設定
○動態充電保護可選擇
○靜態充電保護可設定
○觸發脈沖：大于15kV，上升時間小于100ns，極性可切換
○輸出沖擊穩定性：大于99%

MOEORW-3100/300kV 沖擊耐壓試驗裝置控制系統使用范圍：
沖擊耐壓試驗用來檢驗各種高壓電氣設備在雷電過電壓、操作過電壓等沖擊電壓作用下的絕緣性能和保護性能，試驗電壓要比設備絕緣正常運行時承受的電壓高出很多。許多高壓電氣設備在出廠試驗、型式試驗時或大修后都必須進行沖擊耐壓試驗。沖擊電壓發生器也是高壓實驗室的基本設備之一，隨著輸電電壓等級的不斷提高和電纜等大電容量電氣設備的廣泛應用，沖擊電壓發生器的輸出電壓和能量也不斷提高。

MOEN-3100/300kV 沖擊耐壓試驗裝置組成部件如下表所列:

部件名稱	功能說明	安裝位置
控制柜	提供各種控制命令	安裝在發生器本體底座上
脈沖放大器1	發生器本體球隙觸發	安裝在發生器本體底座上
隔直電容器	隔離觸發脈沖的直流高壓	安裝在發生器第一球隙附近
點火反饋分壓器	檢測發生器球隙的觸發狀況	安裝在發生器本體底座
直流電壓分壓器	測量發生器充電電壓	安裝在發生器本體底座
脈沖放大器2	截斷裝置球隙觸發	安裝在截斷裝置底座上

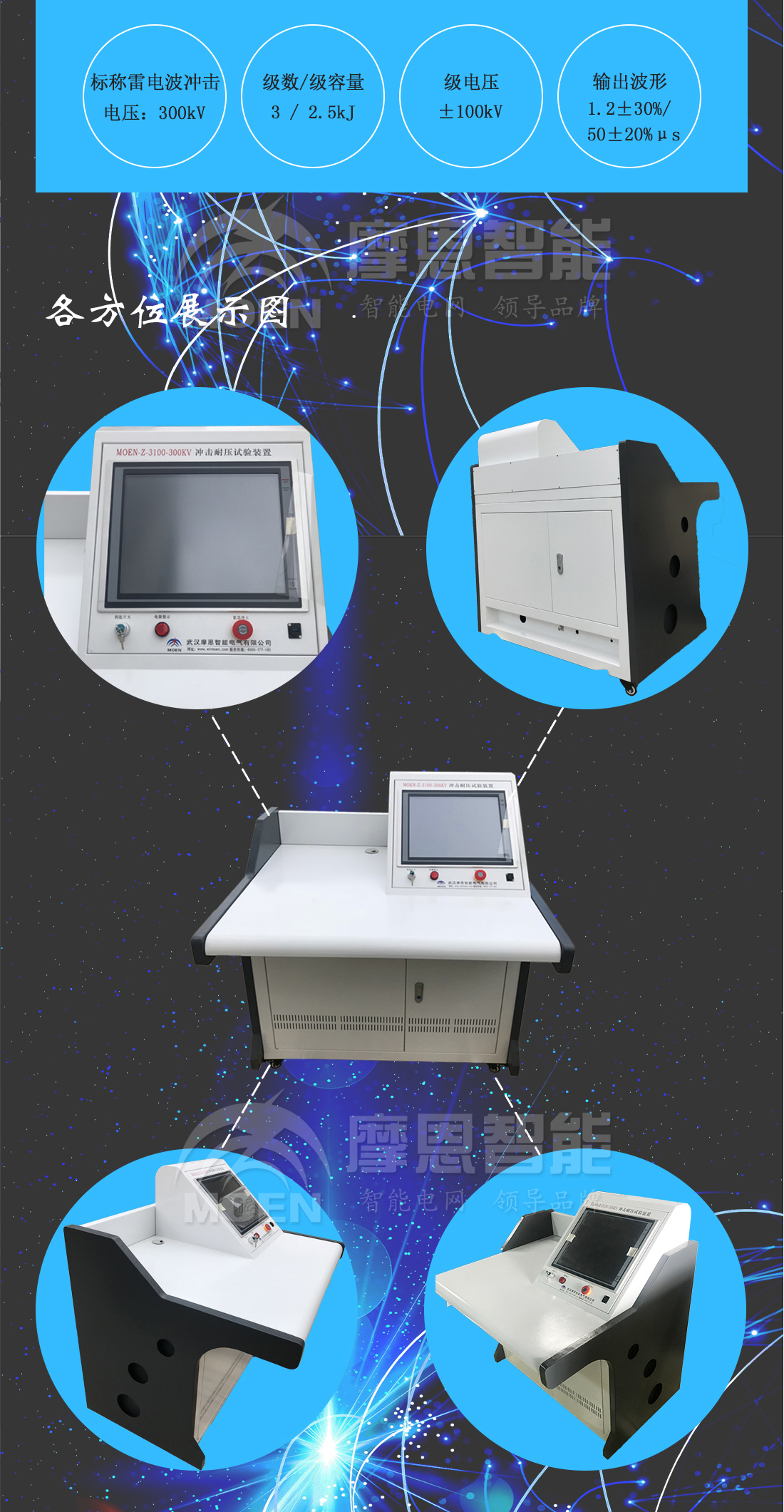

從操作單元	各種控制命令、參數的輸入及狀態顯示	安裝在控制柜上
主操作單元	各種控制命令、參數的輸入及狀態顯示	安裝在控制室的控制臺上。
2芯多模光纖	連接控制柜和主操作單元
