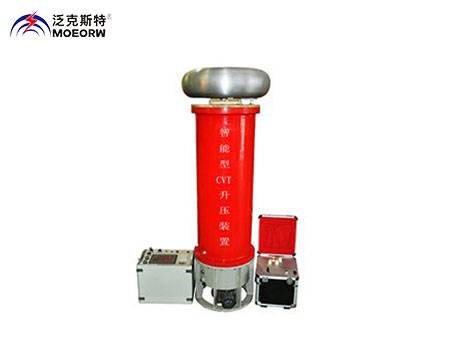

當前位置：首頁 > 產品展示 > 一、串聯諧振交流耐壓試驗裝置 > MEXB-H CVT檢驗諧振升壓裝置 更新時間：2024-11-12
◆CVT檢驗諧振升壓裝置用途
隨著CVT（電容式電壓互感器）技術的不斷成熟，CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，對試驗電源的容量要求就更高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我公司采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。
根據用戶要求，電抗器分固定電抗器和可調電抗器兩種方式。
◆CVT檢驗諧振升壓裝置特性：
1、輸出電壓電流波形良好，失真度小于0.5%；
2、需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
3、不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；
4、便于現場搬動。CVT檢驗用諧振升壓裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
5、CVT檢驗用諧振升壓裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構， 體積小，重量輕，接線簡單，特別適合現場使用。
◆CVT檢驗諧振升壓裝置技術參數
1、額定輸出電壓 0～360 kV (AC有效值)及以下
2、輸出頻率 50Hz
3、諧振電壓波形 正弦波，波形畸變率≤1%
4、滿負載工作時間 連續工作時間1min
5、系統品質因數 10-40
6、工作電源 380V±10%或 220V±10% 工頻50Hz±5%
◆CVT檢驗用諧振升壓裝置選型參照表
|
產 品 型 號 |
適用范圍（110kV、220kV、330kV、500kV電壓等級互感器的現場校驗交流耐壓試驗，試驗頻率：50Hz） |
|||
|
控制箱 |
電抗器 |
激勵變壓器 |
典 型 適 用 范 圍 |
|
|
MEXB-G-110/0.5 |
3kW/220V |
40kV/0.5A 兩臺 |
3kVA/5kV |
電壓等級為110kV，電容量≤0.02μF的所有CVT |
|
MEXB-G-110/1 |
5kW/220V |
40kV/1.0A 兩臺 |
5kVA/5kV |
電壓等級為110kV，電容量≤0.04μF的所有CVT |
|
MEXB-G-220/0.5 |
4kW/220V |
40kV/0.5A 四臺 |
4kVA/8kV |
電壓等級為220kV，電容量≤0.01μF的所有CVT |
|
MEXB-G-220/1 |
8kW/220V |
40kV/1.0A 四臺 |
8kVA/8kV |
電壓等級為220kV，電容量≤0.02μF的所有CVT |
|
MEXB-G-330/0.5 |
10kW/380V |
40kV/0.5A 六臺 |
10kVA/20kV |
電壓等級為330kV，電容量≤0.0075μF的所有CVT |
|
MEXB-G-330/1 |
20kW/380V |
40kV/1.0A 六臺 |
20kVA/20kV |
電壓等級為330kV，電容量≤0.015μF的所有CVT |
|
MEXB-G-500/0.5 |
15kW/380V |
60kV/0.5A 六臺 |
15kVA/30kV |
電壓等級為500kV，電容量≤0.005μF的所有CVT |
|
MEXB-G-500/1 |
30kW/380V |
60kV/1.0A 六臺 |
30kVA/30kV |
電壓等級為500kV，電容量≤0.01μF的所有CVT |
