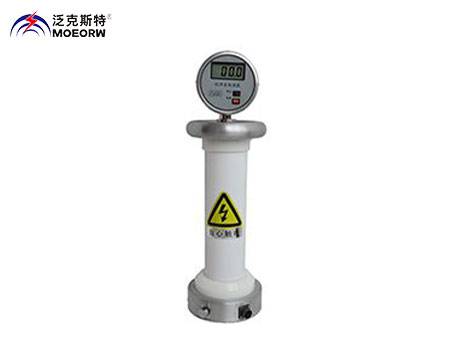

MOEORW-3900沖擊分壓器

執行標準：DL,T1222—2013

產品別名：沖擊分壓器、高壓脈沖分壓器、電阻分壓器、雷電高壓脈沖分壓器、雷電沖擊高壓脈沖分壓器、沖擊電壓脈沖分壓器

產品特性：
※電壓等級：AC:50 kV -2000kV(能承受110%額定值的沖擊電壓峰值);;
※絕緣介質：進口電容器油；
※分壓比：1000:1或(可按需要求定做)；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

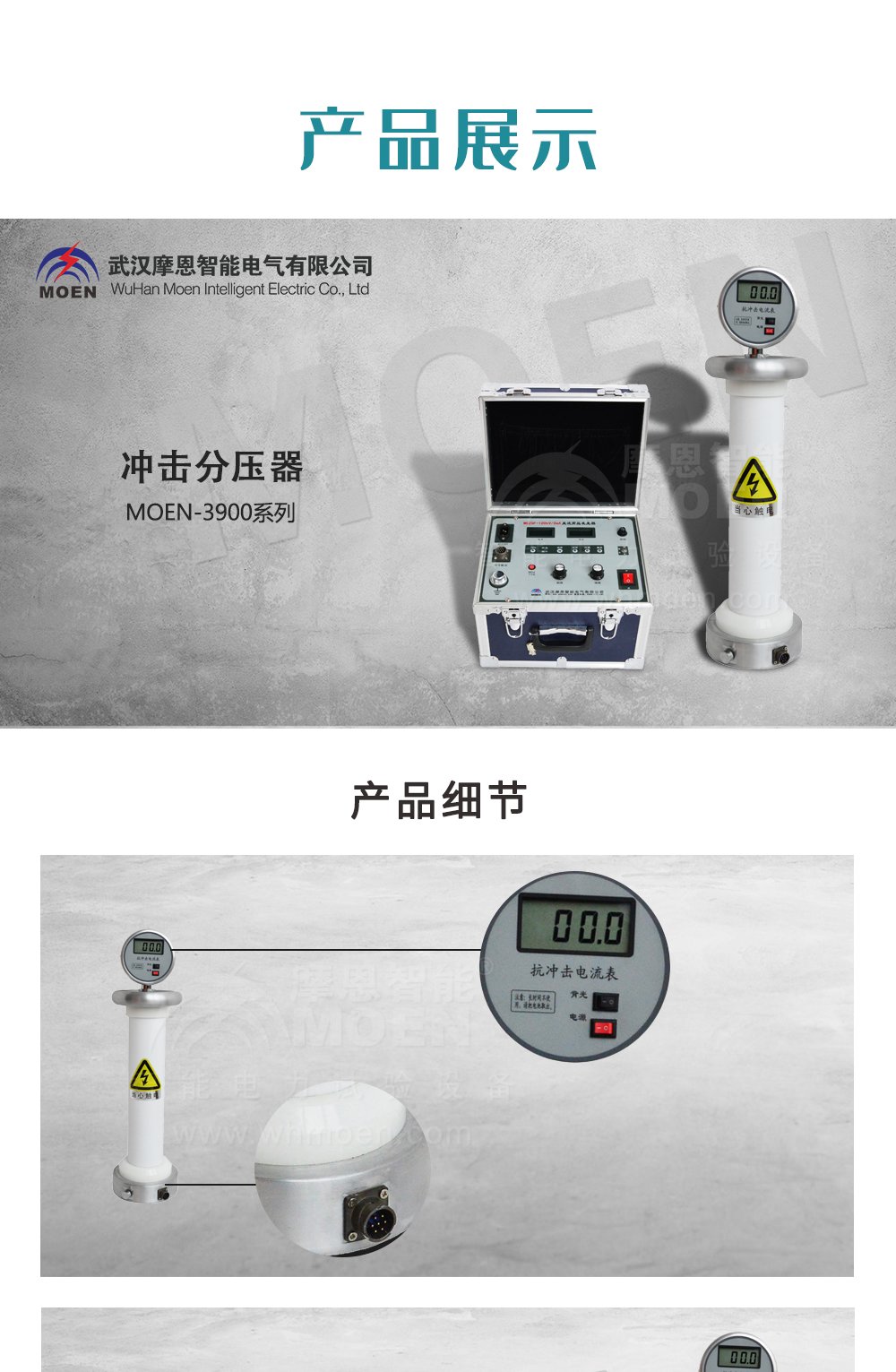

沖擊分壓器

用途
MOEORW-3900系列沖擊分壓器是弱阻尼等電位屏蔽式高壓測量系統,沖擊分壓器主要用于雷電波測量,包括雷電全波,8/20us波及其他雷電波形。是雷電波專用分壓器,具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點.適用于電網一次設備的型式試驗(如氧化鋅避雷器雷電波陡波試驗、電壓互感器雷電全波試驗、高壓開關雷電全波試驗、變電站主變的型式試驗、高壓GIS 試驗等)、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為雷電波測量之理想設備。

采用進口填充材料，實現了產品的高穩定性；內部采用高精度電阻和低正切值的高壓電容,局部放電量小。體積小，重量輕，便于攜帶。本沖擊分壓器通過儀表線與示波器相連，可實現遠距離清晰讀數,使用安全、方便。該系列沖擊分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，實現了高穩定度。

◆沖擊分壓器技術參數：
1、電壓等級：AC:50 kV -2000kV(能承受110%額定值的沖擊電壓峰值)
2、相應時間:<120ns（特殊要求可定做）
3、沖擊電壓波形：
雷電沖擊全波（簡稱雷電全波）主要參數為峰值UP、波前時間T1、半峰值時間T2、標準雷電全波的波前時間T1=1.2us
峰值時間T2=50us。
為了獲取高準確度的測試數據,建議采用美國泰克200M以上示波器,同時其它技術指標要滿足高壓雷電波測量的相關要求.
4、精度：AC:0.5%
5、絕緣介質：進口電容器油
6、環境條件：
溫度： 0～40℃
濕度：<85%
7、分壓比：1000:1或(可按需要求定做)
