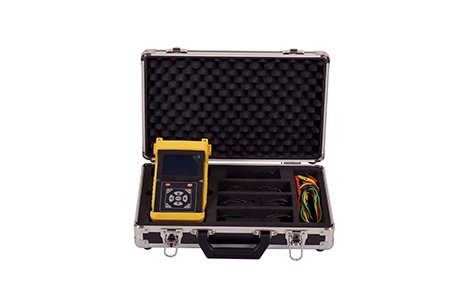

三鉗相位伏安表

簡介
MOEORW-8603C 三鉗相位伏安表是我公司精心研制的一款專為現場測試的多功能數字化儀表，具有高精度、低功耗、使用方便等特點。可在被測回路不開路的情況下，同時測量三相交流電壓、電流、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等電參數。

MOEORW-8603C 三鉗相位伏安表配有防振、防滑、高絕緣護套，使用3.5寸320×240彩色液晶顯示，圖形化動態顯示，人機界面友好，使用鋰電池供電，便于攜帶。

三鉗相位伏安表技術規格
1.三鉗相位伏安表基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	25℃±1℃	-10℃～40℃	----
環境濕度	40%～60%	＜80%	----
信號波形	正弦波	正弦波	β＝ 0.01
信號頻率	50Hz±1Hz	40Hz～70Hz	----
測量相位頻率相序功率功率因數時電壓幅值	100V±5V	30V～600V	----
測量相位頻率相序功率功率因數時電壓幅值	5A±0.5A	0.1A～20A	----
外電場、磁場	應避免
被測導線位置	處于鉗口的近似幾何中心位置

2.三鉗相位伏安表一般規格

功能	同時測量三相交流電壓、電流、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等
電源	DC 7.4V、5000mAh鋰電池
充電器	DC 8.4V、2A專用充電器
功耗	連續工作約40小時
顯示模式	彩色LCD顯示，320dots×240dots
儀表尺寸	長寬厚：221mm×111mm×78mm
電流鉗尺寸	長寬厚：130mm×40mm×20mm；鉗口：Φ7.5mm
量程	電壓：AC 30～600.0V (全自動換檔)
	電流：AC 0.1～20.0A (全自動換擋)
	相位：0.0°～360.0°
	頻率：40Hz～70Hz
	有功功率：0W～12kW
	無功功率：0VAR～12kVAR
	視在功率：0VA～12kVA
	功率因數：-1～+1
分辨率	電壓：AC 0.001V
	電流：AC 0.001A
	相位：0.1°
	頻率：0.01Hz
	有功功率：0.1W
	無功功率：0.1VAR
	視在功率：0.1VA
	功率因數：0.0001
檢測速率	約3秒/次
數據保持	測試中按確認鍵保持數據，HOLD符號顯示，按返回鍵取消保持
數據存儲	400組
自動關機	正常使用時，超過10分鐘無任何操作，儀表自動關機
電壓檢測	電池電量按百分比顯示，電壓過低時自動關機
儀表質量	主機：850g
	電流鉗：180g * 3
	測試線：200g
電壓測試線長	2米
電流鉗線長	2米
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	耐壓1000V/50Hz交流電壓1分鐘
絕緣	≥100MΩ
結構	雙重絕緣，帶絕緣防振防滑護套
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326

3.三鉗相位伏安表基準條件下誤差及性能指標

類別	量程	分辨率	誤差
電壓	AC 30V～600V	0.001V	±(0.5%rdg+0.1%f.s)
電流	AC 0.1A～20A	0.001A	±(0.5%rdg+0.1%f.s)
相位	0.0°～360.0°	0.1°	±1°
頻率	40～70Hz	0.01Hz	±(0.5%rdg+0.1%f.s)
有功功率	10W～12kW	0.1W	±(1%rdg+0.1%f.s)
無功功率	10VAR～12kVAR	0.1VAR	±(1%rdg+0.1%f.s)
視在功率	10VA～12kVA	0.1VA	±(1%rdg+0.1%f.s)
功率因數	-1～+1	0.0001	±0.005
