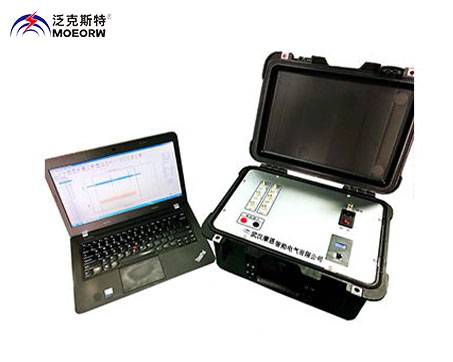

◆MECD-200 變壓器分接開關狀態在線監測故障診斷系統概述
有載調壓變壓器，是電力系統變電站中非常重要的輸配電設備，它通過有載調壓分接開關（OLTC）的逐級動作，實現對高壓輸配電電網的有載調壓，使工業供電和居民供電的 系統電壓保持穩定。OLTC 是有載調壓變壓器中唯一的可動部件，也是關鍵部件之一。依 靠 OLTC 準確及時的動作，不僅可減少和避免電壓的大幅度波動，而且可以強制分配負荷 潮流，挖掘設備無功和有功出力，保證電壓系統安全可靠運行，增加電網調度的靈活性。
OLTC 由選擇器、切換開關和電動機構組成，其性能包括電氣性能和機械能兩個方面。 電氣性能主要指觸頭接觸電阻，當觸頭接觸電阻增大時，會引起觸頭過熱，甚至燒損。機 械性能是指 OLTC 操作過程中選擇開關和切換開關等部件的動作順序和時間配合， 以及切 換過程中是否存在卡塞和觸頭切換不到位等。OLTC 的故障模式有多種，具體包括傳動軸 斷裂，選擇開關觸頭接觸不良，操作機構失靈造成的拒動和滑檔現象，限位開關失靈，切 換開關拒切、中止或動作滯后，內部緊固件松動和脫落， 以及內部滲漏等。機械故障是 OLTC 的主要故障類型，它可損壞 OLTC 和電力變壓器，影響電力設備和系統的正常安全運 行并造成嚴重后果。因此，對 OLTC 運行中的機械性能進行檢測， 以預知其故障可能性和 判別其故障類型，對電力系統安全運行具有重要的現實意義和良好的應用前景。
OLTC 在變壓器中起著穩壓作用，是變壓器中唯一在高電壓、大電流下動作的設備， 更容易產生絕緣劣化和機械故障。在變壓器故障中有約占 40%的事故是由于 OLTC 故障起的。目前對 OLTC 運行狀態檢測采用的是停電檢修的方式，根據一定的試驗周期，對有 載分接開關進行大規模的部件檢查、清洗和更換。但是停電檢修存在著以下很明顯的缺 陷：
1、必須中斷供電，影響同戶用電，造成一定的經濟損失。
2、在試驗周期間隔階段，有載分接開關的故障不易發現，引起供電事故的可能性大。
3、試驗檢查的工作量大，耗費較多的人力、物力和時間，成本高，投入大。
4、傳統檢測方法對有載分接開關工作順序發生變化的故障無法檢測，如切換開關等
部件的動作順序和時間配合是否正確， 以及切換過程中是否存在卡塞和觸頭切換不到位 等。
我公司生產的MECD-200 變壓器分接開關狀態在線監測故障診斷系統采用振動聲學信號和驅動電機電流信號采集和分析技術， 能全面地把握有載分接開關的機械性能狀態， 并通過軟件中自帶的有載分接開關診斷卡（故障類型數據庫），方便對測試結果進行比對和判斷。它既可以在斷電狀態下對有載分接開關進行全面檢測， 又可在運行狀態下進行日常維護檢測。
MECD-200 變壓器分接開關狀態在線監測故障診斷系統使用 3 個電流傳感器鉗和 1 到 3 個加速度 計，可以根據需要而調整。能夠完成不同的測試需求 ：
1.高采樣率(100KHz)的振動-聲學測試
2.在線/離線操作和非侵入方法實現高效率的測試
3.實現對電機電流信號的采集
4.能夠分辨出有載分接開關觸頭的各種狀態→包括正常狀態、觸頭松動、觸頭燒毀
5.能夠檢測分接開關傳動機構的卡澀故障
6.可用于任何類型的變壓器
7.可連續測試 70 組逐級分接變換
MECD-200 變壓器分接開關狀態在線監測故障診斷系統能夠檢測不同的機械故障：
1.觸頭磨損
2.轉換桿電弧
3.選擇器電弧
4.同步問題
5.機械驅動問題
6.制動故障等等



◆變壓器分接開關狀態在線監測故障診斷系統功能特點
為能夠?qū)τ休d調壓開關運行中的性能進行有效檢測，預知其故障可能性和判別其故 障類型，我公司推出的 MECD-200變壓器分接開關狀態在線監測故障診斷系統采用的是在變壓器運行 狀態下非侵入的測試方法，記錄 OLTC 動作時的振動聲學信號及輔助信號分析多種電氣和 機械問題，對 OLTC 的觸點接觸不良、驅動和同步、異常電弧、操作機構等能進行有效判 斷。振動聲學診斷技術已經被國際兩個變壓器維護導則 EEE.PC57.143 和 CigreA2,34 所 認可。這種技術的成功研究與應用使快速診斷和準確高效維護 OLTC 成為可能。

◆變壓器分接開關狀態在線監測故障診斷系統主要功能及特點如下：
1.適用于所有類型的有載調壓開關故障診斷；
2.可在變壓器運行或停電情況下檢測變壓器有載調壓開關的運行狀況；
3.利用振動聲學原理檢測有載調壓開關動作過程產生的振動信號；
4.可利用不同的傳感器對有載調壓開關進行檢測；
5.實時同步信號分析；
6.能將復雜的信號轉換成易于特征識別的包絡曲線；
7.可將任意兩次測量的圖譜進行相似度分析，并自動計算圖譜的重合度；
8.具有優先的能量譜分析功能，并能自動識別能量譜zui大的高低頻能量的頻率；
9.可在不同的檢測結果之間進行比較區分正常與異常；
10.整套設備裝配于專業防護箱內，能保證設備在運輸、移動、碰撞中完好無損；
11.只需在變壓器上安裝上 1 個或 3 個加速度計和 1 個電流傳感器，就能在 15 分鐘 內完成測試和診斷，得出評估測試結果；
12.由于MECD-200變壓器分接開關狀態在線監測故障診斷系統可以在線監測而不影響設備正常投 運，利于隨時對設備進行測量并與以前測得的數據進行比對，觀察設備的狀態發展趨勢；
13.軟件內置各種故障的特征數據庫， 可與測得的數據進行比對，通過波形形狀、時 間長度和幅值，診斷分析出故障類型；也可將新測得的數據作為診斷卡的一部份，方便后 期與同一開關作縱向比較；
14.可檢測電動機構連動、彈簧儲能不足、緊固件松動、觸頭 運動卡滯、觸頭磨損、 觸頭燒弧、潤滑不足、切換不到位、 切換順序異常、同步等問題；
15.可生成診斷報告：可導出為 Excel 等多種格式 ；
16.適用于 35kV~500kV 電壓等級的所有類型的有載調壓開關故障診斷；
17.可對分體式變壓器的 A 、B 、C 三相有載調壓開關同時進行故障檢測， 分析變壓器 三相的有載調壓開關的同期性問題；
18.利用加速度傳感器和電流傳感器獲取有載調壓開關切換動作過程中產生的機械 振動信號和驅動電機電流信號，并通過專家分析軟件進行診斷分析；
19.具有時間觸發和電流觸發功能；
20.具有報表分析功能，可針對不同測試的包絡曲線， 能夠進行動作曲線的重合度、 抖動度、延遲時間、制動時間、高低頻振動zui大值、電流zui大值、電流平均值等參數計算， 并生成分析報表；
21.可靈活選擇圖譜各點的幅值信息并顯示，便于分析圖譜的變化特征；
22.對于動作曲線的參數，如延遲時間和制動時間，可以自定義測量和顯示；
23.具有標準圖譜庫功能，軟件可將同一廠家同一型號的正常檢測數據進行導入保存， 便于對該廠家、型號的有載調壓開關數據曲線進行比對分析；
24.軟件系統采用中文顯示界面， 各功能按鍵排布合理，操作簡單， 并提供中文軟件 界面截圖；
25.便攜式設計，配有嵌入式大容量電池組，在無外接電源的情況下，能保證至少 5 個小時的正常供電。
