MEBZT系列變壓器綜合特性測試臺

執行標準：GB/T4776，GB/T5169，GB/4285

產品別稱：變壓器特性綜合測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器特性綜合控制臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺

產品特性：
※本綜合臺能完成空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗于一體;
※采用顯示、操作分類設計，觀查視角好，操作方便；
※測量參數字顯示，測量參數菜單顯示，參數設置等；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

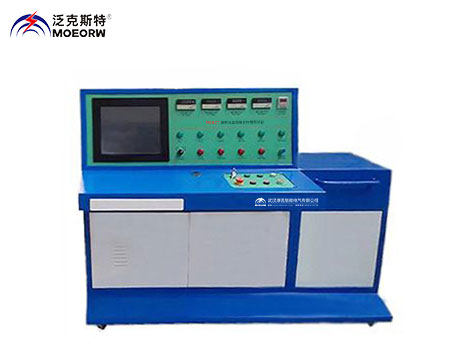

變壓器綜合特性測試臺

產品用途
本公司生產的變壓器綜合測試臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
綜合測試臺適用供配電系統，電力變壓器制造廠，電力變壓器修理廠等企業單位，能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗；準確的測量電力變壓器直流電阻，變比，實施狀態診斷。確保安全運行，為監測或修造變壓器提供了可靠的數據?？梢詫崿F(xiàn)110kV、35kV、10kV等電壓等級，容量小于等于65000kVA的電力變壓器的常規生產過程測試及成品出廠試驗。
◆系列變壓器綜合特性測試臺測試項目
?變壓器變比測試/直流電阻測試/空載損耗測試/負載損耗測試/交流耐壓測試/感應高壓測試/倍頻試驗
?本綜合臺能完成空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗于一體。
?測量參數字顯示，測量參數菜單顯示，參數設置等。
?綜合臺上特別設計有日期、星期、時間、溫度、濕度等功能，以備試驗工作人員在測試中填表（建檔）專用。
?所有測試數據即能顯示又可將測試結果打印輸出，消除人為的讀數誤差和節省大量的計算時間。
?采用顯示、操作分類設計，觀查視角好，操作方便。

◆系列變壓器綜合特性測試臺技術參數

輸入電壓	AC 380V三相四線制，50Hz
輸出電壓	AC 0~400V三相四線制，50Hz，
輸入電流	AC 380V，75.6A，50Hz
輸出電流	AC 400V，71.8A，50Hz
空載短路測量范圍	電壓0~600V（線電壓）；電流0~100A；頻率39~63Hz
功率測量范圍	0~9999kW
工頻耐壓試驗	輸出電壓AC 0~400V，50Hz；標準表范圍0~600V
倍頻耐壓試驗	輸出電壓AC 0~500V/0~600V，150Hz；標準表范圍0～600V
時間繼電器設定范圍	0~9999秒
變比試驗	測量范圍1~10000；組別 1~12點精度1~1000，0.2 級；1000~10000，0.5級
直流電阻測量范圍	1mΩ~20kΩ；精度0.2%
備注：可根據客戶要求設計、制造各種試驗臺
