三通道直流電阻測試儀系統介紹

來源：武漢摩恩更新時間：2020-07-30

三通道直流電阻測試儀

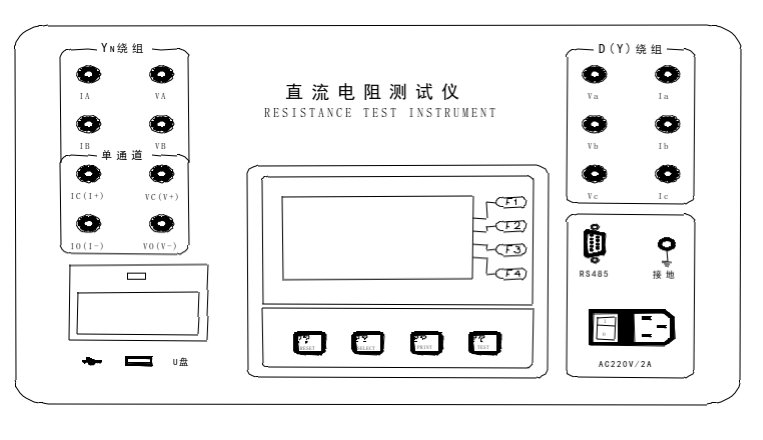

儀器面板見圖一。
1、交流電源輸入及開關：整機AC220V，50Hz交流電源輸入口，帶有保險倉，保險2A，開關為整機電源的接通與關閉。
2、RS485：標準485通訊接口。
3、：接地柱，為整機外殼接地用，屬保護地。
4、IA、IB、IC、IO端子：YN繞組測量用電流輸出端子。
5、VA、VB、VC、VO端子：YN繞組測量用電壓輸入端子。
6、Ia、Ib、Ic端子：D或Y繞組測量用電流輸出端子。
7、Va、Vb、Vc端子：D或Y繞組測量用電壓輸入端子。
8、顯示器：大屏幕彩色液晶顯示器，顯示菜單、電流值、電阻值及輔助信息等。
9、選擇鍵：測試方式的選擇鍵。
10、復位鍵：整機回到初始狀態，初始化儀器，切斷輸出電流。
11、打印鍵：打印測量數據、及輸入信息、內存信息等。
12、測試鍵：選定測量方式后按此鍵，儀器按選定方式啟動進行測試，測定數據顯示后，重新按此鍵將重新測試，重新建立緩沖區數據以達盡快穩定。
13、F1—F4功能鍵：改變液晶對應指示選項,用以選擇、修改選定項。
14、打印機：打印電流、電阻值以及輔助信息結果。
15、U盤接口：連接U盤用以導出內存數據。

三通道直流電阻測試儀儀器面板
