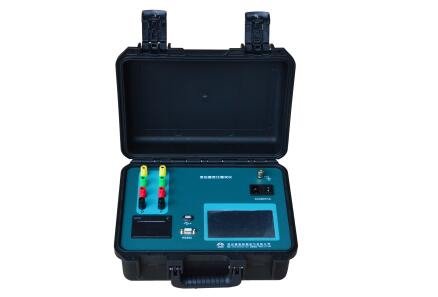

變壓器變比測試儀

原理
武漢摩恩提供變壓器變比測試儀廠家價格、變壓器變比測試儀原理、變壓器變比測試儀廠家報價，產品選型，技術支持，變壓器變比測試儀操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善，變壓器變比測試儀提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。

變壓器變比測試儀原理用途
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。本款系列儀器克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。本款系列儀器提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。

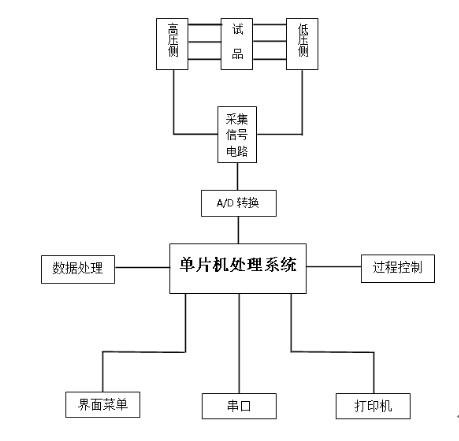

變壓器變比測試儀工作原理



變壓器變比測試儀原理面板布置

 5.1 面板示意圖：

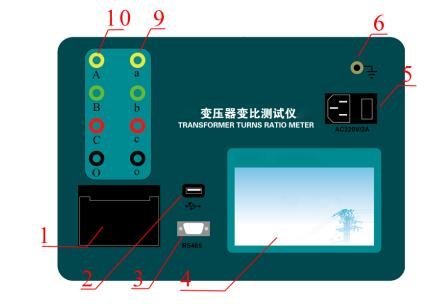

八柱

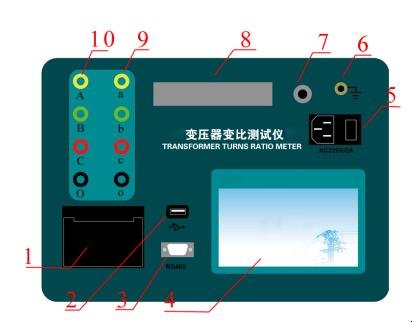

八柱帶電池

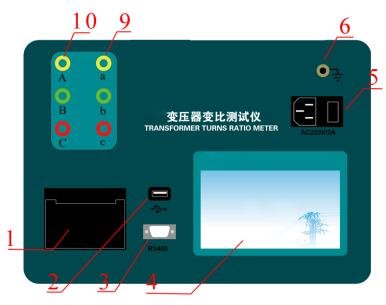

六柱

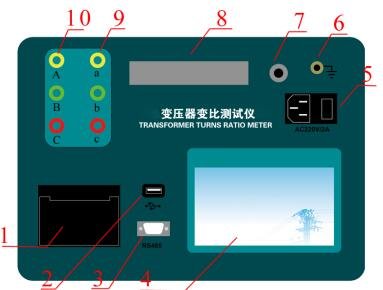

六柱帶電池

5.2 各部件說明：
1）打印機：前換紙型中文打印機，用于打印測試結果。
2）USB接口：用于導出測試記錄到USB設備中。
3）RS485通訊接口：用于連接PC，方便通過PC進行遠程控制。
4）LCD觸控液晶顯示屏：用于操作菜單和顯示測試結果。
5）電源插座：是整機電源輸入口，接220V，50/60Hz電源，插座內含保險絲，本儀器應安裝1A保險絲。
6）  ：保護接地柱，為了保障操作者的安全和儀器的正常工作，使用前應將接線柱端子可靠接地。
7）電池充電器接口：用于給測試儀內部電池充電。
8）電池槽：存放測試儀所需的電池。
9）低壓輸入端：黃、綠、紅、黑色接線柱，分別為a、b、c、o三相，連接對應顏色電纜，電纜另一端有黃、綠、紅、黑色夾鉗，對應接被測變壓器低電壓側的a、b、c、o三相。（六柱和六柱帶電池型無黑色接線柱）
10）高壓端輸出端：黃、綠、紅、黑色接線柱，分別為A、B、C、O三相，連接對應顏色電纜，電纜另一端有黃、綠、紅、黑色夾鉗，對應接被測變壓器高電壓側的A、B、C、O三相。（六柱和六柱帶電池型無黑色接線柱）

變壓器變比測試儀原理測試：
8.1 接線準備
1）將接地線一端夾在地網上，一端可靠地接于面板的接地端子上。注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性。
2）嚴格按接線圖接線，并保證各接觸點接觸良好。
3）測試過程中，試品應與外界線路斷開。

8.2 測試步驟
1）打開電源開關，等待儀器進入到主菜單。
2）根據情況選擇“單相自動測試”、“單相設置測試”、“單相參數設置”、“三相自動測試”、“三相設置測試”、“三相參數設置”。

8.3 試驗結束后現場清理
1） 關掉電源開關。
2） 將兩組專用測試線拆除并收好，方便下次使用。
3） 拆除接地線，并整理好。
