5.1MEBDR變壓器短路阻抗測試儀面板

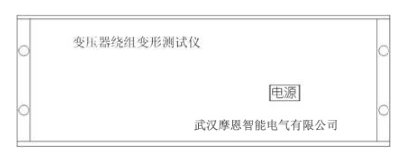

5-1變壓器短路阻抗測試儀前面板圖
◇ 儀器面板上安裝有電源自鎖開關, 按下時電源打開,指示燈點亮,關閉時按下松開, 指示燈熄滅.
◇上方印有儀器型號和名稱.
◇下方印有儀器生產廠名

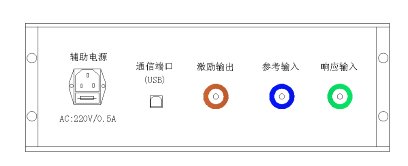

5-2變壓器繞組變形測試儀后面板圖
◇ 儀器背板上安裝有電源插座
◇ USB通信端口連接筆記本電腦
◇ 測量信號端口:K9插座外標顏色與測量電纜外標顏色一致,請對色連接。

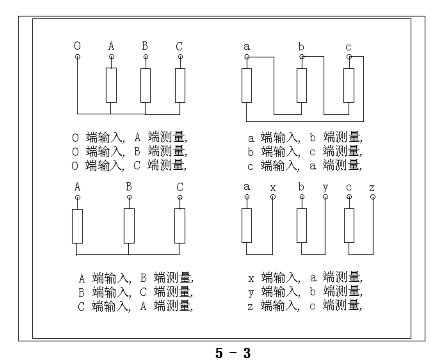

5.2變壓器的幾種常用檢測接線方式
5-3
變壓器短路阻抗測試儀主要是由主測量單元和筆記本電腦構成,并行三根專用測量電纜以及測量夾子和接地線組成。
主測量單元系統與試品之間采用50W高頻同軸電纜聯接，掃頻信號經輸出端口(激勵)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)巾憫?yīng)端口；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎雲⒖级丝?。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。
