微機繼電保護測試儀試驗指導

來源：djkluv.com 更新時間：2020-08-03

MEJB-902F 微機繼電保護測試儀試驗指導
下面僅以“低周動作值測試”為例，詳細說明具體的試驗方法
1.接線方法
測試儀三相電壓UA、UB、UC接保護三相電壓，測試儀UN接保護的UN；測試儀開入量A、B分別接保護的第一輪和第二輪甩負荷開出引線的一端，另一端短接后接測試儀開入量的公共端；zui后接上裝置的工作電源（如果裝置需要直流工作電源，可以從測試儀后面板的獨立直流電源引接）。
2.選擇
打開“頻率及高低周保護”測試模塊，選擇“低周保護”測試對象的“動作頻率”測試項目；
3.設置

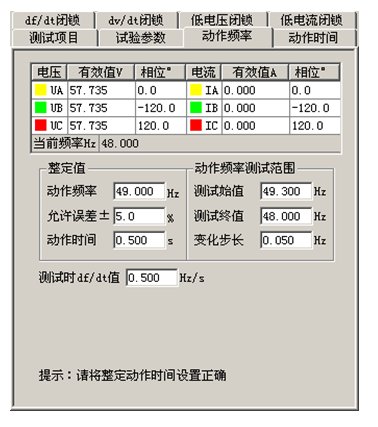

切換到“動作頻率”測試界面，設置試驗數據，如右圖所示：

4.整定值
按照保護的定值單或保護實際整定的定值設置。該設置項在試驗期間只起參考作用，不影響試驗結果。
5.動作頻率測試范圍
“測試始值”必須大于保護整定動作頻率，并且“測試終值”必須小于整定動作頻率?！白兓介L”依據對試驗的精度要求而定，一般按默認的0.05Hz設置即可。
6.測試時df/dt值
指頻率下降過程中第一階段的均勻變頻速率，df/dt值應小于保護整定的閉鎖值。
7.變頻步長
指第二階段逐格變頻的“變化步長”，該值越小能使測試的精度越高。
8.動作時間
整定動作時間。第二階段逐格變頻的時間間隔等于該值加0.2秒。該值如果設置太小，有可能會使保護在一個變頻時間間隔內來不及動作，故該值應正確設置。
9.開始試驗按鈕
檢查試驗參數均設置正確后，即可開始試驗。試驗期間，界面上的“當前頻率Hz”欄可以觀察到當前測試儀輸出的實時頻率。測試儀未輸出電壓時，保護上的“異常”燈會亮。當測試儀輸出的頻率小于保護的“啟動值”時，保護上“啟動”燈亮，即啟動低周動作元件。
試驗的過程如下：輸出50Hz電壓電流，經過變化前延時——頻率以df/dt速率均勻下滑至“測試初值”——按“變化步長”以“整定動作時間”＋0.2秒的時間間隔逐格下降頻率并記錄是否保護動作。
