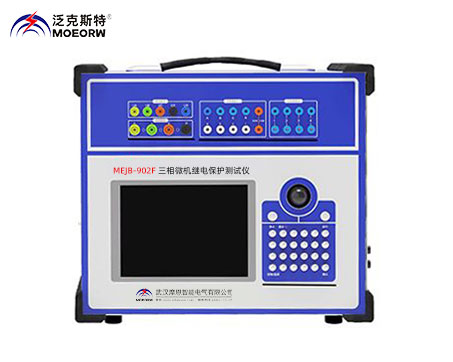

MEJB-902F 三相微機繼電保護測試儀

參考標準：GB7261-2008,DL/T624-2010

產品別稱：三相微機繼電保護測試儀、微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。

產品特性：
※三并電流輸出（有效值）:0～120A;
※三并電流更大輸出時允許工作時間:10s；
※電流輸出:0～±10A / 每相，0～±30A / 三并；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

三相微機繼電保護測試儀

產品特點
1.電壓電流輸出靈活組合型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2.單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。
3.雙操作方式除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
4.新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
5.高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
6.軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
7.具有獨立專用直流電源輸出型裝置設有一路110V 及 220V專用可調直流電源輸出。
8.接口完整裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。
9.完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
10.三相微機繼電保護測試儀輕小型高集成單機和一體化結構 采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。

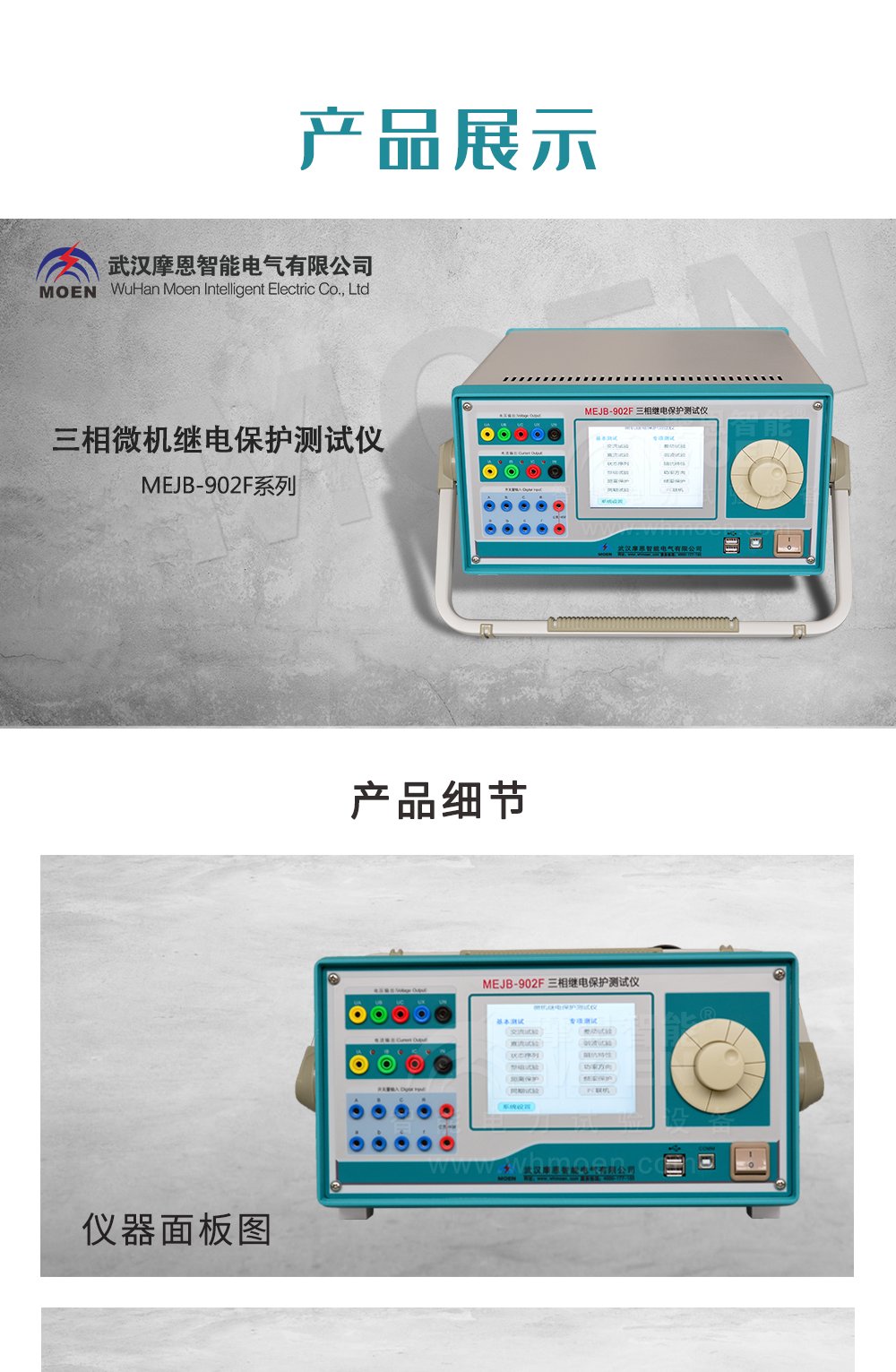

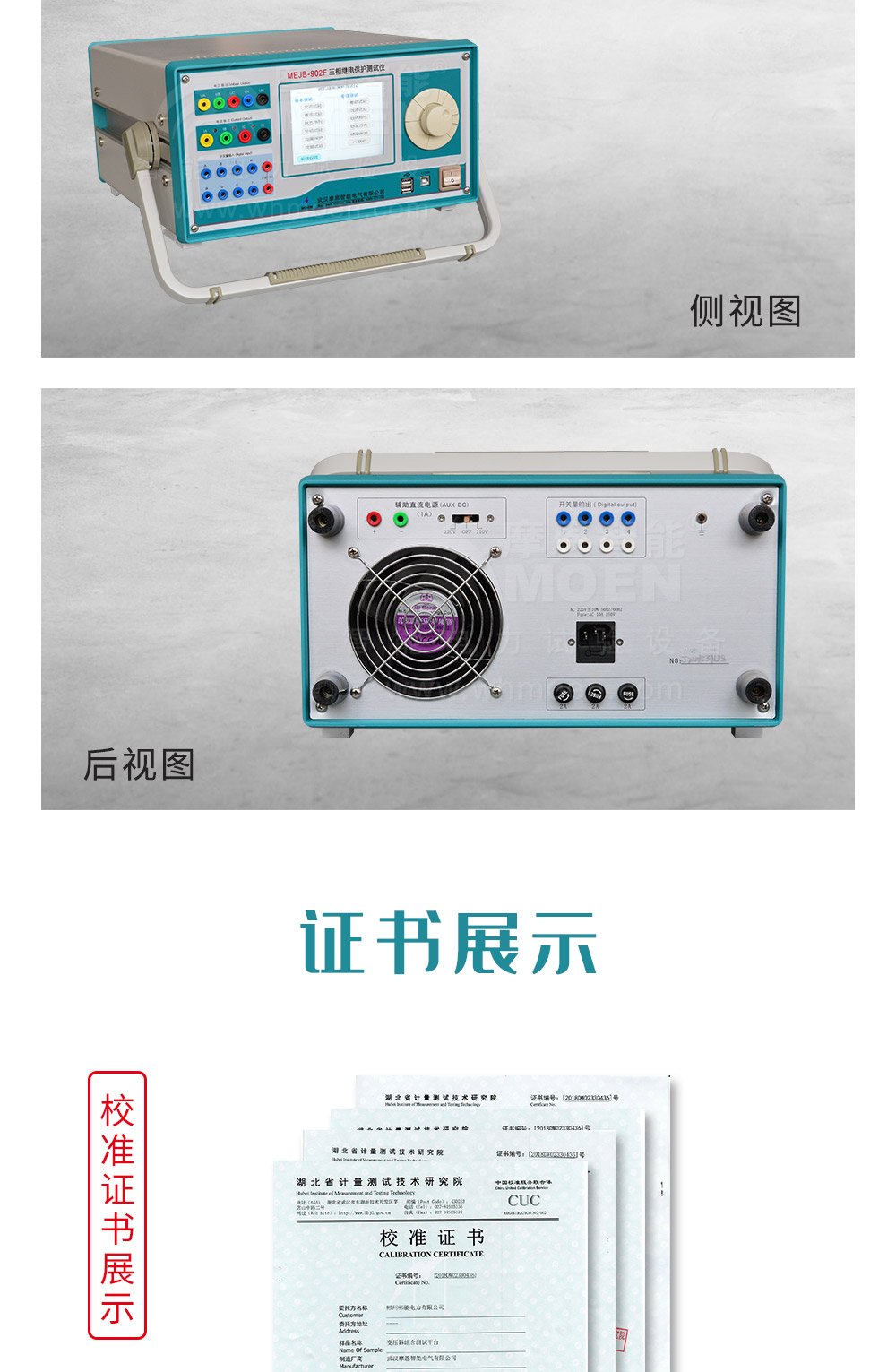

三相微機繼電保護測試儀產品展示

◆三相微機繼電保護測試儀產品特點
1.交流電流輸出
?輸出精度 0.2級
?相電流輸出（有效值） 0～40A
?三并電流輸出（有效值） 0～120A
?相電流長時間允許工作值（有效值） 10A
?相電流更大輸出功率 420VA
?三并電流更大輸出時更大輸出功率 900VA
?三并電流更大輸出時允許工作時間 10s
?頻率范圍（基波） 0～1000Hz
?諧波次數 1～20 次
2.直流電流輸出
?輸出精度 0.5級
?電流輸出 0～±10A / 每相，0～±30A / 三并
?更大輸出負載電壓 20V
3.交流電壓輸出
?輸出精度 0.2級
?相電壓輸出（有效值） 0～120V
?線電壓輸出（有效值） 0～240V
?相電壓/線電壓輸出功率 80VA / 100VA
?頻率范圍（基波） 0～1000Hz
?諧波次數 1～20次
4.直流電壓輸出
?輸出精度 0.5級
?相電壓輸出幅值 0～±160V
?線電壓輸出幅值 0～±320V
?相電壓/線電壓輸出功率 70VA / 140VA
5.開關量及時間測量
?開關量輸入：8路
?空接點： 1～20mA，24V
?電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
?開關量輸出：4對
?DC：220V／0.2A；AC：220V／0.5A
?時間測量：測量范圍0.1ms ～ 9999s 測量精度0.1mS
