MEB-620 備自投綜合測試儀電壓回路和電流回路接線方法

來源：武漢摩恩    更新時間：2018-04-19

MEB-620 備自投綜合測試儀電壓回路和電流回路接線方法
（1）、電壓回路可以按單相接線（相電壓接線），也可按三相接線（線電壓接線）

             三相電壓接線（線電壓接線）


            單相電壓接線（相電壓接線）

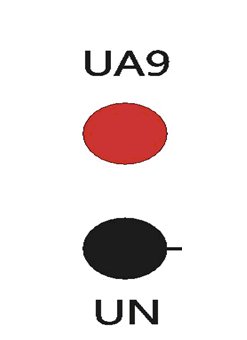

1. 單相接線（相電壓接線）：接線方法見上右圖，可以將UA9、UN端子與自投裝置的UA、UN端子連接即可。注意軟件界面“電壓設置”中必須將該路電壓設置為“相電壓”。

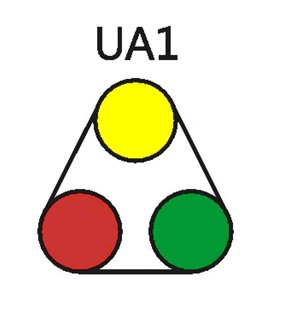

 三相接線（線電壓接線）：接線方法見上左圖，可以接三相電壓，無UN端子，僅需將UA、UB、UC端子與自投裝置的電壓回路UA、UB、UC端子連接即可。注意軟件界面“電壓設置”中必須將該路電壓設置為“線電壓”。
（1）、電流回路可以輸出單相電流，也可輸出三相電流

          三相電流接線
                 單相電流接線
? 單相電流接線：接線方法見上右圖，將IA4、IN端子與自投裝置的IA、IN端子連接。注意軟件界面“電流設置”中必須設置為“輸出單相電流”。
? 三相電流接線：接線方法見上左圖，將IA、IB、IC端子與自投裝置的電流回路IA、IB、IC端子連接，注無IN端，且需要將自投裝置的IAN和IBN,ICN短接。注意軟件界面“電流設置”中必須設置為“輸出三相電流”。
