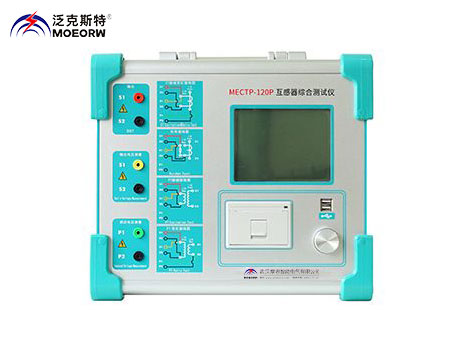

MECTP-120P互感器綜合測試儀

執行標準：GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207

產品別稱：互感器綜合測試儀、互感器測試儀、互感器綜合測試儀、互感器特性測試儀、互感器特性綜合測試儀、全自動互感器測試儀、全自動互感器特性測試儀、全自動互感器特性綜合測試儀、伏安特性測試儀

產品特性：
※滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求;
※可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MECTP-120P

互感器綜合測試儀

主要技術特點
1.功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等CT、PT參數。
3.測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4.基于優先的低頻法測試原理，能應對拐點高達40KV的CT測試。
5.裝置采用國際流行方波法，讓勵磁曲線更加完美。
6.裝置存儲容量高達幾G，可存儲幾十萬組測試數據，掉電不丟失。試驗完畢后直接生成Excel報告。
7.測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8.易于攜帶，裝置含配線全重量大約6Kg。

◆互感器綜合測試儀技術參數

測試用途		CT，電磁式 PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.1%
CT變比測量	范圍	1~40000
CT變比測量	精度	±0.1%
PT變比測量	范圍	1~40000
PT變比測量	精度	±0.1%
相位測量	精度	±2min
相位測量	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
二次繞組電阻測量	精度	0.1%±2mΩ
交流負載測量	范圍	0~1000VA
交流負載測量	精度	0.1%±0.02VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10οC~50οC，濕度：≤90%
尺寸、重量		尺寸340 mm×300 mm×140mm 重量<7kg
