MOEORW-9415 配電網線路單相接地故障定位裝置設備組成

來源：武漢摩恩更新時間：2018-04-20

MOEORW-9415 配電網線路單相接地故障定位裝置設備組成

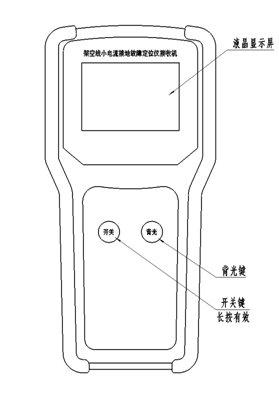

本設備包括發射機、傳感器、接收機及相關附件：發射機的接線盤、輸出連接線、掛線桿、電源線及保護地線，傳感器的掛線桿等組成。
一、發射機
發射機用于向故障線路施加超低頻脈動直流信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。

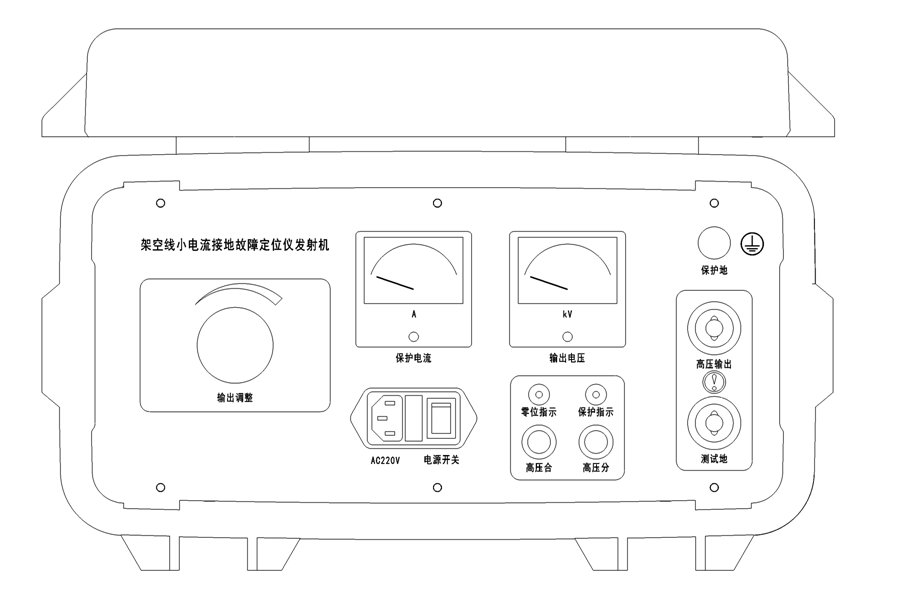

發射機面板如圖2-1-2所示：

圖2-1-2 發射機面板

其中：
1、電源插座、保險管、電源開關：用于連接220V電源線，更換保險管，以及進行電源的開關。
2、高壓合按鈕：電源開關打開之后，需要電壓調整在零位時，按“高壓合”按鈕，設備才有高壓信號輸出。
3、高壓分按鈕：用于停止設備輸出。
4、零位指示：用于指示調壓旋鈕處在零位。
5、保護指示：用于指示設備進入保護狀態。該指示燈亮?xí)r，表示設備處于保護閉鎖狀態，設備停止信號輸出。調整“輸出調整”旋鈕至零位，復位該指示燈。
6、輸出調整旋鈕：用于調整輸出電流、電壓大小。該旋鈕只有在零位時（零位指示燈亮），才能按“高壓合”按鈕啟動發射機正常輸出信號。
7、保護電流：用于指示設備輸入電流的大小，如輸入電流大于保護定值4A，則內部保護電路動作，設備停止工作。此時需要將電壓調整旋鈕調至零位后復位保護電路，然后重新調整電流大小。
8、輸出電壓：用于指示設備輸出電壓的大小
9、保護地端子：用于連接保護地線，接大地網。
10、高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。
11、測試地插座：接工作接地線，接大地網。
二、傳感器
傳感器用于掛在故障線路的沿線檢測電流信號，并通過無線方式向地面上的接收機傳輸數據。

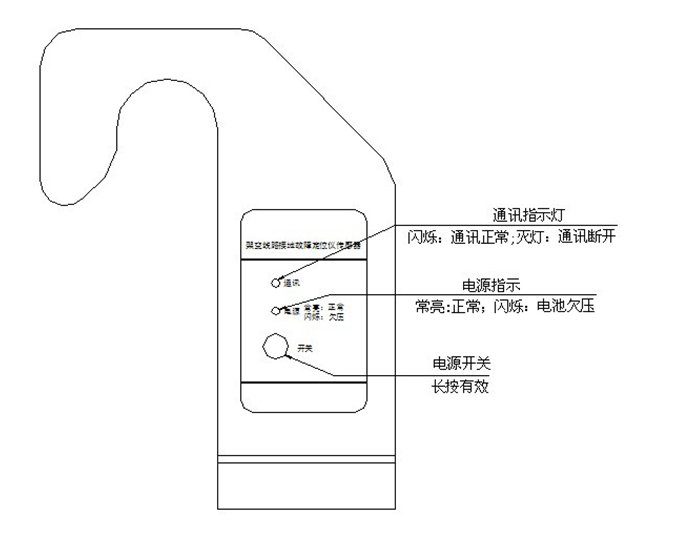

傳感器面板如圖2-2-1所示：

圖2-2-1 傳感器面板
