MOEORW-8560P 電能表測試系統三相三線高壓計量表計經內部CT直接接入接線

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統三相三線高壓計量表計經內部CT直接接入接線

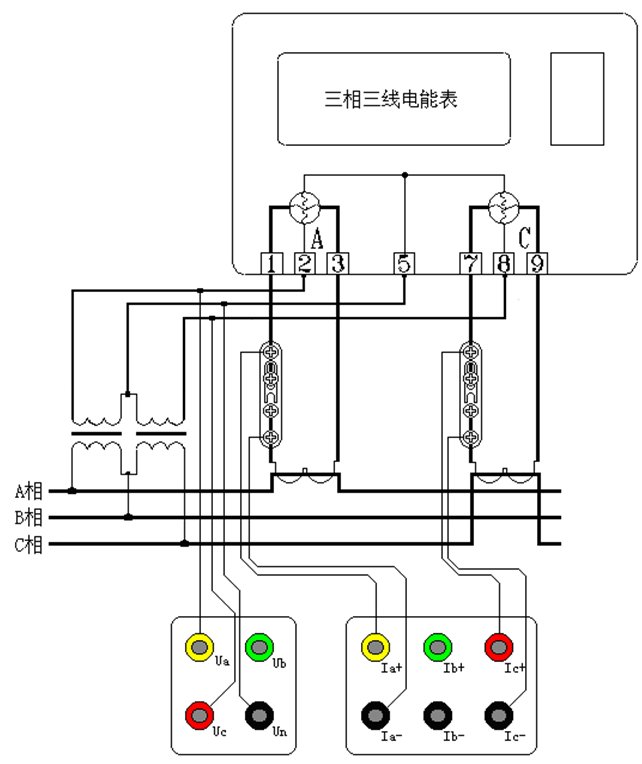

三相三線高壓電能表經內部CT接入接線如圖二十四所示：

圖二十四、三相三線高壓電能表經內部CT接入
先將電壓線首端的黃、綠、紅插棒分別接到MOEORW-8560P 電能表測試系統面板相應的Ua、Un、Uc電壓端子上（即黃色插棒接到電壓端子Ua上，綠色插棒接到電壓端子Un上，紅色插棒接到電壓端子Uc上，Ub端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；將電流線的首端A、C兩相插棒按顏色接到儀器面板相應的電流端子上（B相線不用），有極性端標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然后將端子排的連片打開。
打開MOEORW-8560P 電能表測試系統開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。
