MOEORW-8560P 電能表測試系統三相三線高壓電能表經鉗表接入接線

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統三相三線高壓電能表經鉗表接入接線

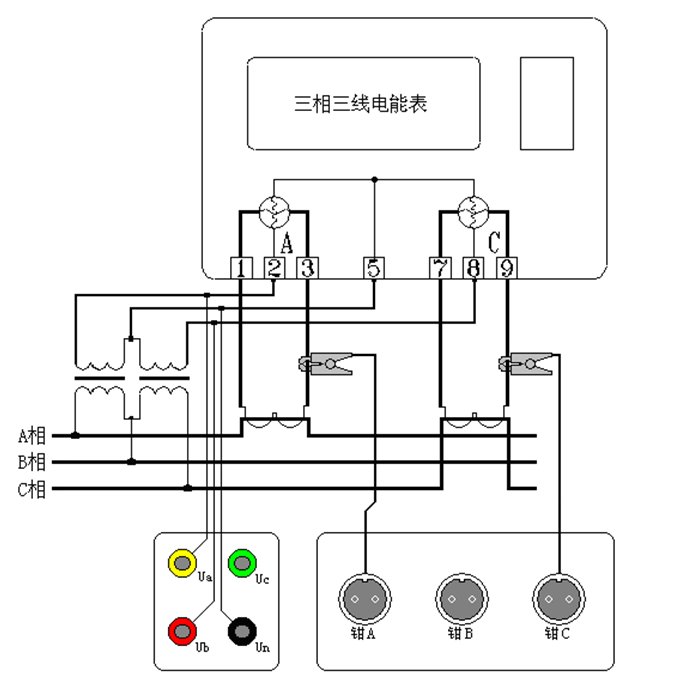

三相三線高壓電能表經鉗表接入接線如圖二十三所示：

圖二十三、三相三線高壓電能表經鉗表接入
先將電壓線首端的黃、綠、紅插棒分別接到電能表測試系統面板相應的Ua、Un、Uc電壓端子上（即黃色插棒接到電壓端子Ua上，綠色插棒接到電壓端子Un上，紅色插棒接到電壓端子Uc上，Ub端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；再將A、C兩相的鉗形互感器插到有相應標號的接口上，然后用鉗形互感器卡住對應相的電流線即可。（注意：極性一定要接正確，鉗形電流互感器標有A、C的一面為電流流入端，N的一面為流出端）。
打開電能表測試系統開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。
