三相電能表現場校驗儀廠家

來源：djkluv.com 更新時間：2021-04-06

武漢摩恩提供三相電能表現場校驗儀價格、三相電能表現場校驗儀廠家報價，產品選型，技術支持，三相電能表現場校驗儀可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。

三相電能表現場校驗儀廠家安全提示

經過電工操作訓練的人員，會在有可能發生危險的時候提高警惕，只有這類人員才能操作該設備。
所有操作該設備的人員（包括安裝、操作及維修該設備的人員）在操作前必須先仔細閱讀本用戶手冊。
當設備看起來已損壞或不能正常工作時，請不要嘗試繼續進行操作，應立即找相關技術人員進行修復，修復完成方能進行操作。
A 在進行該設備安裝操作前請先閱讀本用戶手冊。
B 使用本機前，請先確認接線正確無誤后再開機。
C 非專業人員不得操作本儀器。

三相電能表現場校驗儀廠家平面示意圖及說明

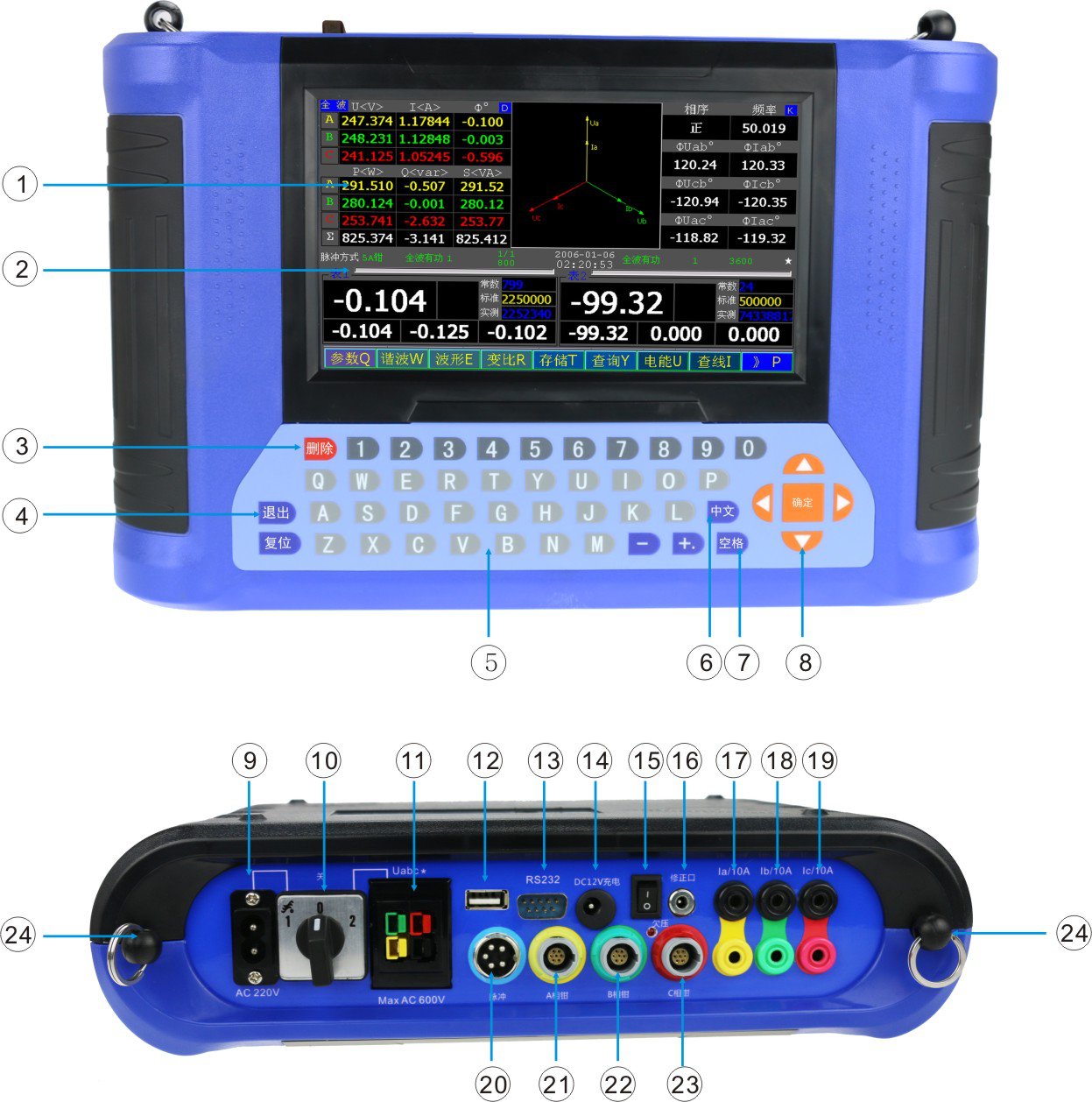

三相電能表現場校驗儀廠家平面示意圖

1--觸摸顯示屏
2--進度顯示條
3--刪除鍵
4--退出（返回）鍵
5--鍵盤
6--中文切換鍵
7--空格鍵
8--導航及確認鍵
9--電源插座
10--電源開關
11-- A、B、C三相電壓輸入插座
12--電池開關
13--充電插座
14--修正口
15--USB接口
16--RS232接口
17--A相電流鉗專用七芯接線座 18--B相電流鉗專用七芯接線座
19--C相電流鉗專用七芯接線座 20-- A相電流輸入輸出插座
21--B相電流輸入輸出插座 22--C相電流輸入輸出插座
23--脈沖信號接口 24--掛帶扣
三相電能表現場校驗儀廠家技術參數

電壓	保證誤差范圍		25-600V
	啟動測量值		0.5V
	額定值		440V
	誤差等級		±0.05%
電流	端子	額定Ie	5A
		范圍	0.025A-12A
	鉗表	額定Ie	5A、100A、500A、1000A
		范圍	0.5%Ie—2.4Ie
	啟動電流		0.02%Ie
輸入頻率范圍			45-65Hz
頻率測量誤差			±0.01Hz
相位測量范圍			-180°- 180°
zui大相位誤差			±0.1°
諧波百分比、諧波電工參數、諧波電能測量次數			2-51次
脈沖常數 （注：Ie--額定電流）	低頻輸出 (三檔)	5A	3600P、36000P、360000P/kWh(kvarh、kVAh)
		其它	3600P、36000P、360000P *(5/Ie)P/kWh (kvarh、kVAh)
	內部高頻	5A	1.8x109 P/kWh
		其它電流檔位	1.8x109 *(5/Ie)P/kWh
zui高脈沖輸入頻率			50kHz
5A端子	全波基波 kWh、P、U、I		±0.05%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	諧波 U、I、P、Q、S		±0.2%H （H=1+0.01k K=2-51）
5A鉗表	全波基波 kWh、P、U、I		±0.2%
	全波基波 Kvarh、Q、VA、VAh		±0.2%
	諧波 U、I、P、Q、S		±0.5% H （H=1+0.01k K=2-51）
	自檢電流循環輸出電流		0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
	自檢誤差（線性和角差）		±0.1%
大電流鉗	全波基波 kWh、P、U、I		±0.5%
	全波基波 Kvarh、Q、VA、VAh		±0.5%
	諧波 U、I、P、Q、S		±1.0% H （H=1+0.01k K=2-51）
其它	變比測量		±0.5%
	電壓影響		< ±0.01%
	頻率影響		< ±0.01%
	溫度影響		< ±0.005%/℃
	24小時變差		< ±0.01%
	諧波影響		< ±0.01%
可充電電池			11.1V 3000mAh
耐壓（電壓電流測量及電源與低壓端子之間）			4.0 kV
電快速瞬變脈沖群			4.0 kV
浪涌			4.0kV（共模），2.0kV（差模）
開機穩定時間			<3分鐘
環境溫度			-25℃-+45℃
相對濕度			40%-95%
工作電源			AC 55V - 600V
功耗			< 9W
外形尺寸			275mm * 196mm * 78mm
重量			< 1.5 kg

三相電能表現場校驗儀廠家基本功能
4.1同時計算全波、基波、諧波全部參數。在校驗界面，同時實時顯示全波基波的U、I、P、Q、VA、相角，以及諧波的合成U、I、P、Q、VA和百分比，U、I的正序、負序及零序含量，諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。
4.2 校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式?？尚ｒ炄ū?、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。
4.3 可選任意一次諧波或多次諧波，計算合成的U、I、P、Q、VA和百分比，以及諧波有功電能。
4.4 可單獨同時分析三相的諧波的各次U、I、P、Q、VA的含量及測量值，顯示51次諧波+PH、諧波-PH及占基波的百分比，以確定正反向諧波有功對計量的影響量。
4.5 全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法，在諧波下無功計量錯誤的情況?？砂幢粶y電能表的測量帶寬，選擇諧波次數。
4.6可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。
4.7過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標；
4.8 500倍電流范圍保證計量指標，10000倍電流顯示范圍。zui小1mA 啟動電流。高供高計時，空載也可識別接線。
4.9電能累積功能可以校驗沒有電能脈沖輸出的電能表。
4.10顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線。
4.11采用7寸 16:9 工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。
4.12儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果及更正系數。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。
4.13儀器內可產生0.05A-5A的實際電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題?？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口。在更換5A鉗時，可將誤差修正到0.2級。
4.14自動錄入電能表號碼（選配功能）
支持條形碼掃描槍，自動錄入電能表編碼。
4.15 利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數，讀常數及校時。支持國標DL645規約DL645-1997和DL645-2007。（選配功能）
4.16 儀器內帶2G電子盤
4.17 可帶3寸現場打印機，電池供電，直接將彩色屏幕圖像轉換為黑白后打印。
4.18帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比及變比的誤差。
4.19 顯示A、B、C三相電壓、電流的波形。
4.20 工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源。
4.21 所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。可下裝5000個用戶的數據。
4.22 可將當前屏幕存儲到優盤。
4.23具有溫濕度測量功能。
4.24具有USB接口，連接優盤，形成超大型空間，方便數據拷貝。
4.25 觸摸屏加按鍵操作，輸入鍵盤采用電腦鍵盤排列方式排列。也可使用USB接口的PC電腦鍵盤。
4.26 可通過儀器USB接口與PC機進行對時。
4.27 平板電腦可直接控制儀器，操作界面和儀器相同。
4.28 電壓測量插座和電源切換開關為工業級，可在600V下使用。（普通的市電用開關為250V，在380V時為超范圍使用，存在安全隱患）
4.29 高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離，耐壓4kV。
4.30 電能脈沖輸入保護?？稍谳斎敫邏簳r，自動保護，并在儀器上顯示提示信息。在改正錯誤后，點擊界面即可復位保護。
4.31 5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上，以測量鉗表的誤差。
4.32 采用5顆低功耗ARM芯片，全部運算能力大于1GIPS，同時計算51次諧波和全波的全部參數。
4.33 采用成熟的正版WINDOWS CE操作系統，穩定可靠。

三相電能表現場校驗儀廠家接線面板及安全性、功能鍵

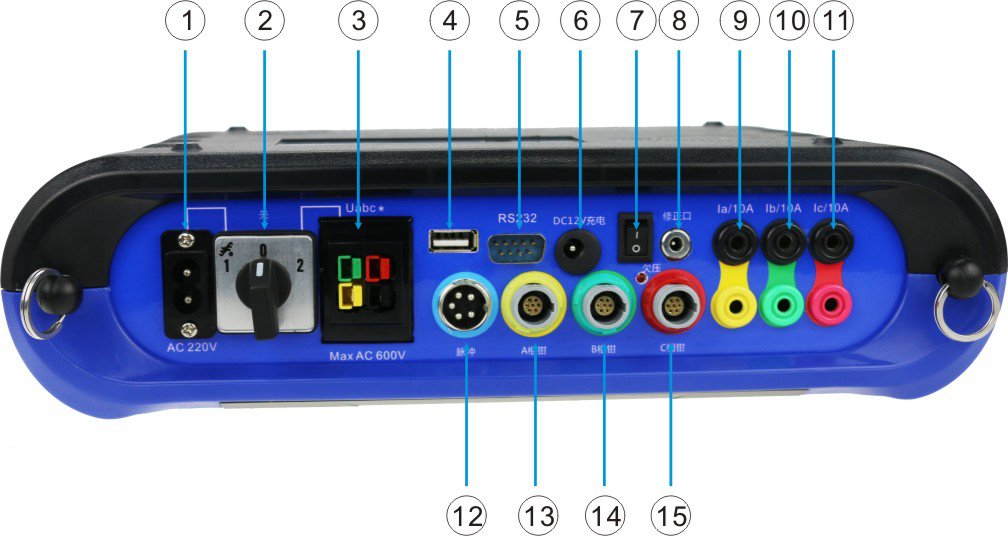

5.1、接線面板介紹

1--電源插座：電源輸入范圍：80V—264V；
2--電源開關：外電源和端子電源共用電源開關，有三個檔位，中間為斷開；
3-- A、B、C三相電壓輸入插座，額定440V，Umax = 600V；
4--USB接口；
5-- RS232通訊口；
6--充電口；
7--電池開關；
8--5A鉗自修正端口；
9-- A相電流輸入輸出插座，Imax = 12A；
10--B相電流輸入輸出插座，Imax = 12A；
11--C相電流輸入輸出插座，Imax = 12A；
12--脈沖信號接口；
13--A相電流鉗專用七芯接線座；
14--B相電流鉗專用七芯接線座；
15--C相電流鉗專用七芯接線座。
