MEDW-8705 異頻地網接地阻抗測試儀面板說明

來源：武漢摩恩更新時間：2018-04-28

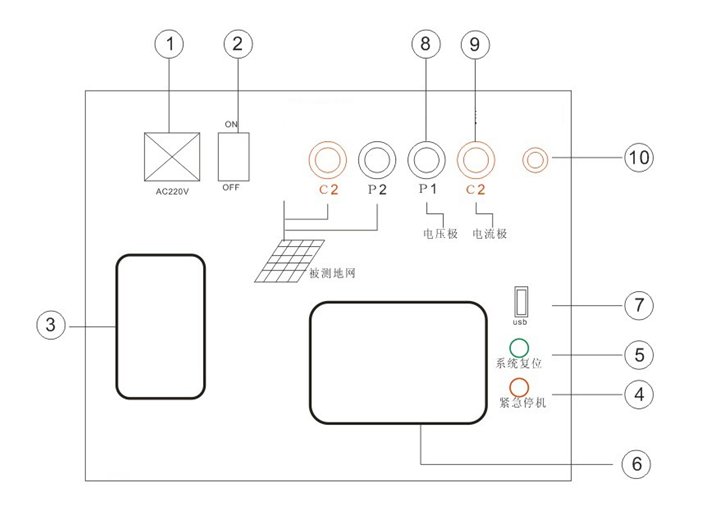

圖3-1 面板外觀布置圖

1.供電電源插座（AC 220V）
2.電源開關
3.打印機
4.緊急停機按鍵
斷開測試輸出電源，測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源，保證人員和設備的安全。
5.系統復位按鍵
提供異頻地網接地阻抗測試儀內部中央處理器復位；此復位鍵是復位異頻地網接地阻抗測試儀內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請優先按緊急停機按鍵來快速地?cái)嚅_輸出。
6.全觸控液晶顯示屏
超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；
7.USB接口
U盤插入口，把異頻地網接地阻抗測試儀內部保存的所有測量數據自動導入U(xiǎn)盤中并生成以日期為文件名的文本文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；
8.電壓測量端口P1和P2（黑色）
將P2連接至被測地網，P1連接至輔助電壓極，在P1與P2間測量輔助電壓極與地網之間的電位差。
9.電源輸出端口C1和C2（紅色）
將C2連接至被測地網，C1連接至輔助電流極，以構成試驗電流的回路。
10.接地接線柱
異頻地網接地阻抗測試儀安全接地。
