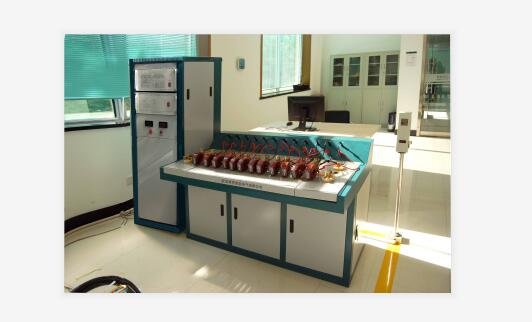

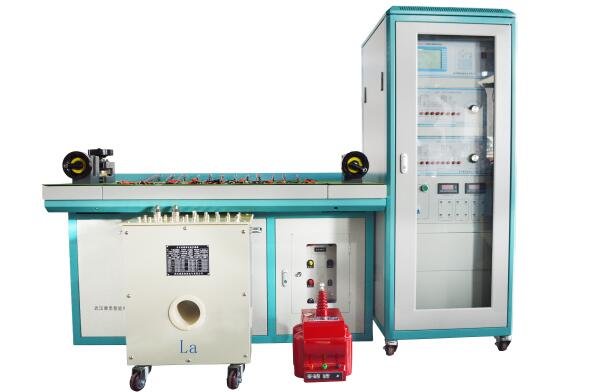

全自動互感器校驗臺廠家簡介
武漢摩恩提供全自動互感器校驗臺廠家價格、全自動互感器校驗臺廠家報價，產品選型，技術支持，全自動互感器校驗臺是我公司為了適應現代互感器校驗的快速、準確的特點而開發的新一代互感器檢定裝置。采用zui新的虛擬儀器的設計思想，用戶只需通過鼠標和鍵盤操作計算機屏幕上的虛擬儀器界面，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成對電流互感器和電壓互感器的全自動測試，及對測試結果進行分析、計算和數據庫管理，并可按用戶的需求打印各種記錄和證書。此裝置是電力系統和其它從事互感器檢定單位的理想設備。
1．
全自動互感器校驗臺廠家主要特點
(1)該裝置細調節采用了程控源技術，使測試點的定位更加快速、準確。
(2)該裝置在多只電流互感器測量速度方面有了質的提高，在3-5分鐘的
時間里可測量十二只任何變比的電流互感器。
(3) 該裝置配置了1A、5A的標準電流互感器，電流負荷箱配置了1A、5A負載值2.5VA-80VA，電壓負載箱配置了100V、100/1.732負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換。
(4) 該裝置可進行互感器的規程和非規程的測量，測量時用戶可指定對任何百分點的測量
2．全自動互感器校驗臺廠家主要技術指標
2．1、裝置使用的環境條件
溫 度：5C~40C
相對濕度：<80%（25C）
海撥高度：<2500m
電源頻率：50Hz 0.5Hz
電源電壓：220V5V
2．2、極速互感器校驗儀相關參數
1. 測量范圍：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻抗（）：0.0001~60.0 分辨率：0.0001
導納：0.0001~60.0 分辨率：0.0001
2. 基本誤差：
同相分量： X=（X×2%+Y×2%2個字）
正交分量： Y=（X×2%+Y×2%5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表： 1級
3. 工作范圍：
電流： （1%-149%）In （In=5A）
（5%-149%）In （In=1A）
4.工作負荷：
電流： To對Tx<0.12 cos=1
5. 極性錯誤指示
額定工作電流的5%以上，誤差超過180%時，應有極性指示。
注意:如果大于額定工作電流的10%以上,仍未出現應有的極性指示,說明軟件有故障,請不要再增加電流,以免燒壞儀器.
6. 變比錯誤指示
額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
7. 絕緣和耐壓試驗及說明：
端子Tx和（）端子相通
K和D端子均與（）端子不通
電源插座對外殼能承受1.5KV，1min耐壓
8. 外型尺寸：（L 445×W 330×H 140）mm3
9. 重量：10kg
3．全自動互感器校驗臺廠家常見故障及及處理
本裝置經過嚴格的測試，但現場實驗可能出現一些問題?，F(xiàn)在舉例說明及其處理方法。
1．開機時先開校驗儀的電源，這樣可以使系統完全初始化。
2．校驗儀處于主界面復位是有效的，它可使系統重新初始化，在測量界面按復位鍵系統將退出測量界面，并同時調壓器回零。該功能可避免測量互感器時發生意外。若想取消測量請按退出鍵。
3．自動或全程測量時出現‘外接線錯誤’、‘變比錯誤’、‘極性錯誤’的信息時，請檢查接線是否錯誤。若接線正常檢查臺體測量對象‘PT、CT’是否正確。全部正確時再測試。
4．出現‘過流跳閘’的情況請檢查是否臺體外接線短路，若正確則選擇較高的過流跳閘值。實驗室zui好選擇容量較大的空氣開關（不小于30A），否則容易保護跳閘。平常不要使用50A的過流跳閘值，此時對人身及設備有較大危險。
5．做實驗時出現異常情況請盡快按臺體‘關’鍵，使臺體保護，然后再按亮‘紅燈’，此時臺體的調壓器會回零，過程中不響應‘開’鍵。
6．若做大變比的互感器實驗，有可能出現臺體升到zui高也不能升到額定電流或電壓的120%，此時請選擇容量較大的升流器或升壓器，盡可能減小一次電流、一次電壓的負荷。出現臺體升到zui高也不能升到額定的120%時臺體會自動回零，沒有任何提示，請用戶注意。
7. 若校驗儀沒與校驗臺聯機的狀況下，并且處于測量界面，請首先選擇外接調壓器方式。否則將不能退出測量界面。
8. 數據不能傳輸給計算機時請檢查是否聯機或串口設置是否正確。
9. 調壓器打火：因長時間使用及調壓器自身工藝問題，升壓時可能會出現小的打火，一般不影響測量；如火花較大，需用細砂紙打磨打火處，然后用酒精擦干凈即可，特殊情況下可將調壓器繞線之間的絕緣材料適當銼平，效果更好。
10. 調壓器上有一個回零行程開關，長期使用有可能出問題，如校驗臺開機時出現長時間的電機碰撞聲，一般均是因為回零行程開關過于靠后或壞了，如壞了可更換一個同型號的。在停電狀態下可通過調節行程開關以簧片彎曲度來調節校驗臺的零位點。
11.在做大電流試驗時，計算機顯示屏將出現晃動，這是因為受互感器磁場的干擾
不影響工作，不用擔心。
12. 在測試阻抗時，如果出現誤差請檢查測試導線電阻是否為0.06，測試電路參
考圖15-1。
13.當軟件出現故障時，請不要自己解決，以免破壞數據。一般情況下，把軟件安裝
在另外的目錄中就可以試驗。（不要安裝在原目錄中）
4．全自動互感器校驗臺廠家檢定及維護
1. 本裝置中的校驗儀在向上一級計量主管部門送檢時操作步驟如下：
a.關掉電源（保證安全）。
b.將校驗儀底板后的連接線（包括和與檢定臺和計算機的聯線）全部去掉。
c.輕輕抽出校驗儀，并帶上校驗儀的電源線。
2.在日常的維護過程中，您需要注意一下幾個問題：
a.本裝置中一部分為木質結構，在使用中不要在桌面上放有損桌面的東西。
b.在移動整個裝置時，禁止拖推桌面，您如需要移動整個裝置，請先將桌面取下后再移動整個裝置。
c.試驗過程中請對校驗儀輕拉輕放，避免損壞校驗儀和木質桌面。
d.請保持臺體后部接線的整齊，避免臺體因后部的接線凌亂而引起的短路或開路。
e.長時間不工作時請關閉電源。
f.禁止帶電插拔數據電纜。連接數據電纜之前，請先關閉計算機電源以及測試儀器電源。
g.為了消除運行過程中的感應靜電和人身設備安全，試驗前，請先確保接地良好。
h.請不要在潮濕和電磁干擾強烈環境下工作。
i.如需要數據上網，請與公司聯系。另外請?zhí)峁┮恍┗举Y料。如操作系統，數據庫格式、數據字段名稱等等。
武漢摩恩提供全自動互感器校驗臺廠家價格、全自動互感器校驗臺廠家報價，產品選型，技術支持，全自動互感器校驗臺是我公司為了適應現代互感器校驗的快速、準確的特點而開發的新一代互感器檢定裝置。采用zui新的虛擬儀器的設計思想，用戶只需通過鼠標和鍵盤操作計算機屏幕上的虛擬儀器界面，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成對電流互感器和電壓互感器的全自動測試，及對測試結果進行分析、計算和數據庫管理，并可按用戶的需求打印各種記錄和證書。此裝置是電力系統和其它從事互感器檢定單位的理想設備。
