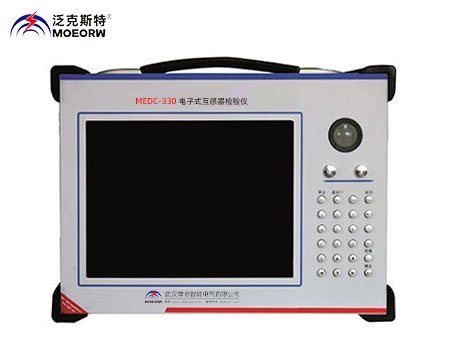

電子式互感器檢驗儀
產品用途
隨著智能變電站以及智能電網的快速發展，電子式互感器和光學互感器的應 用越來越廣泛，在出廠這些設備出廠之前面臨精度校驗的問題，同時在工程驗收 中也會遇到同樣的問題，MEDC-330電子式互感器專注于解決電子式互感器比差和 角差校驗的問題，同時兼顧對傳統互感器的角差和比差的校驗，可以滿足0.2 級及以下互感器的比差和角差校驗。
◆電子式互感器檢驗儀主要功能
1.電子式互感器的小信號模擬量校驗
2.IEC61850 9-1數字輸出幀格式的電子式互感器校驗
3.IEC61850 9-2數字輸出幀格式的電子式互感器校驗
4.IEC61859 9-2LE數字輸出幀格式的電子式互感器校驗
5.IEC60044-8 FT3數字輸出幀格式的電子式互感器校驗（2.5M bps）
6.國網公司FT3 LE數字輸出幀格式的電子式互感器校驗（5M bps）
7.傳統互感器校驗
◆電子式互感器檢驗儀主要特點
MEDC-330電子式互感器校驗儀具有以下特點：
功能齊備。MEDC-330電子式互感器校驗儀可以完成電子式互感器的各項精度校驗，包括比差校驗、角差校驗、極性驗證、頻率測量等。同時可以進行波形分析。能夠?qū)崿F(xiàn)脈沖對時和IRIG-B碼對時以及IEEE1588對時。另外可以校驗傳統互感器的比差和角差校驗。
接口豐富規約齊備。本裝置能夠針對目前國內外的電子式互感器進行校驗，滿足電子式互感器模擬小信號、IEC61850 9-1、IEC61850 9-2以及 IEC61850 9-2LE、IEC60044 FT3國網FT3等，同時具備傳統互感器校驗的 模擬接口，在電子式互感器模擬小信號校驗方面，具備電子式電壓互感器6.5 3V、3.25 3V、1.625 3V、43V 、23V、13 V 、電子式電流互感器4V、2V 、1V、225mV、200mV、150mV等模擬輸出單通道輸入
自動切換；IEC61850 9-1、9-2、9-2LE由同一個光纖通道輸入，自適應數據幀格式；IEC60044-8 FT3和國網FT3LE由同一個光纖通道輸入，自適應數據幀格式智能化處理功能。
精度高。本系統標準通道采用高精度信號采集卡，具有完善的抗干擾措施以及高精度算法，系統精度達到0.01%，兩路模擬信號采樣時的同步誤差在0.5S以內。 簡單實用，便攜式一體機外部標準通道的電壓/電流信號可以直接從標準互感器輸出接入校驗儀，被校通道的模擬/數字信號可以直接從被?；ジ?器/合并單元接入校驗儀。接線簡單可靠，校驗儀本身自帶工控機進行相 應的算法，校驗結果可以保存為Word/Excel格式，體積小，重量輕，另外校驗自帶USB和以太網通訊口，便于將校驗結果保存到U盤或者電腦上。
可擴展性強被校驗儀硬件系統具有很強的適用性和通用性，軟件功能升級方便簡單，可以標準制定的zui新進展以及用戶需求進行升級。
穩定性好。系統可以長期穩定運行，性能的時間穩定性很好，并且充分考慮到了各種運行條件，運行溫度范圍寬，同時考慮到各種實驗異常情況并給出了相應的提示信息。
MEDC-330電子式互感器校驗儀廣泛應用于電力、交通、機械以及相關行業內的生產、運行、檢測單位以及科研院所和高校。
◆電子式互感器檢驗儀主要技術指標
1參考標準
IEC60044-7:1999 Instrument transformers-Part 7:Electronic voltage transformers(GB/T 20840.7 -2007電子式電壓互感器)
IEC60044-8:2002 Instrument transformers-Part 8：Electronic current transformer(GB/T 20840.8 -2007電子式電流互感器)
GB1207-2006電壓互感器
GB1208-2006 電流互感器
Q/GDW 425-2010 The technical specification for electronic voltage transformers電子式電壓互感器技術規范
Q/GDW 424-2010 The technical specification for electronic current transformers 電子式電流互感器技術規范
Q/GDW 426-2010 The technical specification for merging unit in Smart Substation智能變電站合并單元技術規范
DL/T 860.91-2006/IEC61850-9-1:2003 Specific Communication Service Mapping(SCSM)-Sampled values over serial unidirectional multidrop point to point link
DL/T 860.92-2006/IEC61850-9-2:2004 Specific Communication Service Mapping(SCSM)-Sampled values over ISO/IEC8802-3
Implementation guideline for digital interface to instrument transformers using IEC61850-9-2
JJG 313-1994測量用電流互感器檢定規程 JJG 314-1994測量用電壓互感器檢定規程
JJG 1021-2007電力互感器堅定規程
JJG 169-1993互感器校驗儀檢定規程
Q/GDW 441-2010智能變電站繼電保護技術規范
2使用條件
2.1.工作溫度：-10℃~55℃
3技術參數
3.1 模擬值
測量限值：_5V（峰峰值）
采樣精度：0.03%
多通道同步誤差：<0.5S
zui大無損傷輸入電壓：_10V
輸入阻抗： 1MΩ
3.2 數字輸入電壓
IEC61850-9-1：額定電壓參數11585（0x2D41）
IEC61850-9-2：數字量1為10mV
IEC61850-9-2LE：數字量1為10mV
3.3數字輸入電流
IEC61850-9-1：額定保護電流為463（0x01CF），額定測量電流為11585 （0x2D41）
IEC61850-9-2：數字量1為1mA
IEC61850-9-2：數字量1為1mA
3.4 FT3接口
波特率：5M/10M自適應
接口類型：ST接頭，850nm波長；
數字電壓：額定電壓參數11585（0x2D41）
數字電流：額定保護電流為463（0x01CF），額定測量電流為11585 （0x2D41）
3.5 同步信號：
接口類型：ST接頭，850nm
同步源：DSP自發生，GPS
輸出信號：秒脈沖，高電平40nS
IRIG STANDARD 200-98 B碼對時
3.6 USB2.0，10/100M以太網
3.7供電方式：AC 220V 通信接口
