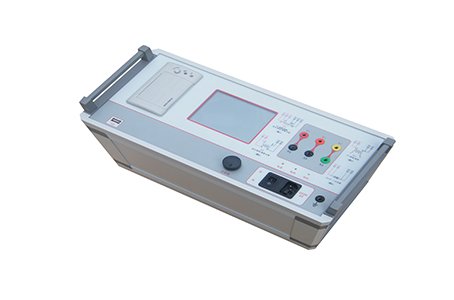

變頻式互感器現場校驗儀

來源：djkluv.com 更新時間：2020-09-27

變頻式互感器現場校驗儀

設計用途
用于對保護類、測量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。
變頻式互感器現場校驗儀參考標準
GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）

變頻式互感器現場校驗儀主要特征
? 支持檢測CT和PT（保護類、測量類、TP 類）穩態和瞬時等參數.
? 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
? 采用自主研發的電源技術，勵磁電壓高達30KV.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
?測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便＜10Kg，非常利于現場測試.
變頻式互感器現場校驗儀測試儀主要測試功能：

CT（保護類、測量類、TP 類）	PT
? 伏安特性曲線（勵磁特性）	? 伏安特性曲線（勵磁特性）
? 自動給出拐點值	? 變比測量
? 自動給出5%和10%的誤差曲線	? 極性判斷
? 變比測量	? 二次繞組電阻測量
? 比差測量	? 二次實際負荷測量
? 相位測量（角差）	? 鐵心退磁
? 極性判斷	? 比差測量
? 二次繞組電阻測量	? 相位測量（角差）
? 二次實際負荷測量
? 鐵心退磁
? 剩磁系數(Kr)
? 二次時間常數(Ts)
?勵磁電感（LU）
? 暫態面積系數（Ktd）
? 峰瞬誤差（Er）

變頻式互感器現場校驗儀主要技術參數：

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～220Vrms， 5Arms（20A峰值）
勵磁測量精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
二次繞組電阻測量	精度	≤1%（0.2%讀數+0.3%量程）
二次實際負荷測量	范圍	5VA～1000VA
二次實際負荷測量	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	±4min
相位測量（角差）	分辨率	0.01min
CT 變比測量	范圍	1-10000
CT 變比測量	精度	≤0.05%
PT 變比測量	范圍	1-10000
PT 變比測量	精度	≤0.5%
工作環境		溫度：－10℃～ 40℃，濕度：≤90%，海拔高度：≤2000m
尺寸、重量		尺寸：410mm × 250mm × 300mm ，重量：≤10Kg
