手持式單相電能表現場校驗儀

來源：djkluv.com 更新時間：2021-04-06

MEDNC-1000A3

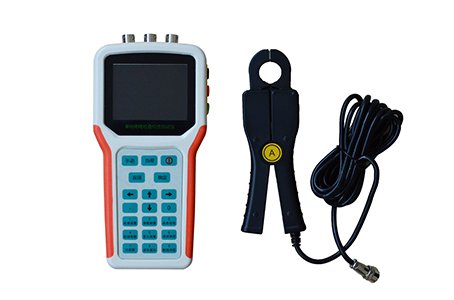

手持式單相電能表現場校驗儀

，是適用于現場的手持式電測儀表，可在不停電、不改變計量回路接線的情況下,直接測量電能表誤差和校核電表常數；還可測量電壓、電流、頻率、功率、功率因數等參數；可輸出高低頻電能脈沖，供外接校驗使用。并可在現場低負荷或空載時，由本檢測儀提供約0.5A、2.5A、5A三檔虛擬電流負載，使校驗工作時間縮短從而大大提高工作效率。本檢測儀還提供獨特的無鉗表測量方法，使誤差測量更穩定可靠，準確度更高，接線更方便。采用中文菜單提示，操作更加簡單明了；工作電源直接取自電網，極寬的適應范圍免除您的后顧之憂；界面顯示采用真彩高點陣寬溫液晶（-20℃～+50℃），能保證在任何工作溫度下清晰顯示。

手持式單相電能表現場校驗儀功能與特點
1、不停電、在線測量電能表誤差和校核電能表常數；可測量CT變比，電能表和CT的綜合誤差。
2、可實時測量電壓、電流、相角、頻率、功率、功率因數等電參數。
3、可以測量30次以內的諧波含量。
4、顯示電壓、電流向量圖形，電壓、電流的波形。
5、非常便捷地提供0.5A、2.5A、5A三檔內置虛擬負載，在實負荷為零或接近于零的情況下方便現場校驗。鍵盤開關控制虛擬電流輸出，操作方便。單獨使用本儀器提供的虛擬電流校驗電能表誤差不需鉗表，接線更簡單、準確度更高。
6、可存儲1000條檢測數據，檢測數據可以傳送到微機，根據需要可以和供電公司地管理系統相連接，方便數據管理及報告打印。
7、采用2.8寸320*240真彩液晶顯示畫面清晰；中文菜單提示操作，顯示內容豐富，簡便易用。

手持式單相電能表現場校驗儀技術參數
3.1 測量范圍與準確度
電壓：85~265VAC；準確度 0.5級；
電流：1~120%Ib，鉗形互感器量程標配50A（可選配5A、20A、50A、100A、500A），內置量程5A；準確度 0.5級；
相位：0~360 o ；準確度 ±0.1 o；
頻率：45Hz～55Hz；準確度 ±0.01Hzo；
功率：準確度 0.2級；
電能：準確度 0.2級。
3.2 電能脈沖常數
3.2.1 輸入常數
常數范圍：1~99999
脈沖頻率范圍：0.001~10Hz
3.2.2 手持式單相電能表現場校驗儀輸出常數

電流量程（A）	5	20	50	100	500
低頻脈沖常數（p/kW·h）	3600	900	360	180	36
高頻脈沖常數	低頻脈沖常數×5000

電流量程（A） 5 20 50 100 500

手持式單相電能表現場校驗儀功耗 <5VA
3.4 手持式單相電能表現場校驗儀預熱時間 <5min
3.5手持式單相電能表現場校驗儀絕緣與耐壓
電壓輸入端對外殼加工頻2kV/5mA持續1分鐘，無擊穿和閃絡。
3.6 手持式單相電能表現場校驗儀環境條件
溫度：-20～50℃
濕度：相對濕度小于90%
