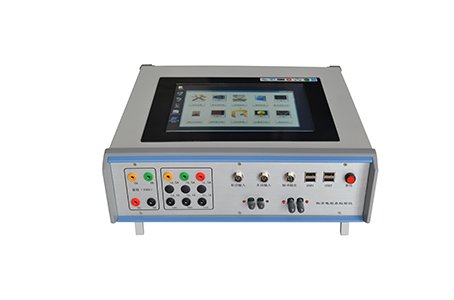

數字化電能表現場校驗儀

產品介紹
數字化電能表現場校驗儀

隨著智能電網技術突飛猛進地發展，數字化變電站作為未來智能變電站將在全國乃至世界各地廣泛地建設運。我公司生產的數字化電能表校驗儀，正是為了解決數字化電能表的檢測問題，具備多種檢測模式（虛擬檢測、虛負荷檢測和實負荷檢測），可對通信報文進行全息分析，可對數字化電能表進行各種通信故障測試。采用便攜式設計方案，方便實驗室和現場檢測。校驗儀整體準確度達到0.02、0.03、0.05 級，標準數字功率源的功率穩定度不大于 0.02%?？蓪?duì)目前國內全部型號數字電能表進行檢測。

數字化電能表現場校驗儀主要特點
1. 實現虛負荷校驗、實負荷校驗、虛擬校驗等多種模式。
2. 數字化電能表現場校驗儀可進行通信故障仿真測試，如幀丟失、通信延遲、通道異常等，全面考核數字化電能表的通信功能和容錯能力。
3. 兼容 IEC61850-9-1/-9-2LE 協議，滿足各種光纖接口規格，對通信參數具有自適應能力。
4. 數字化電能表現場校驗儀實負荷校驗時能對 IEC61850-9-1/ IEC61850-9-2LE 的網絡報文進行全息分析,如網絡地址、ASDU 個數、采樣率固定、同步方式、數據波形等。
5. 虛負荷校驗時靈活配置 ASDU 個數,采樣點數等通信參數。
6. 具有雙 ST接口，提高可靠性和方便接入不同接口的計量裝置。
7. 數字化電能表現場校驗儀采用傳統電能基準，如 COM3000(0.01 級)、7200（0.0075級），可實現精度校準和量值溯源。
8. 便攜式設計，方便現場檢測工作，Windows操作系統，支持觸摸屏和鍵盤輸入。

數字化電能表現場校驗儀主要技術指標
1. 輸入電壓
電壓測量范圍： 0 ~ 100V
電壓測量準確度： (40-100V) 0.05%RD
2. 輸入電流
電流測量檔位： 1A、 5A
精確測量范圍0.1A ~ 5A 0.05%RD
3. 輸入功率測量
1) 有功功率測量準確度：
0.02%RD PF=1 （0.1A ～ 5A）
0.03%RD PF=1 （0.1A ～ 5A）
0.05%RD PF=1 （0.1A ～ 5A）
0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）
2) 無功功率測量準確度：
0.2%RD PF≥0.5
4. 頻率測量
頻率測量范圍： 45Hz～65Hz
頻率測量分辨率：0.001Hz
頻率測量準確度：0.01Hz
5. 電能測量
1）有功電能測量準確度：
0.02%RD PF=1 （0.1A ～ 5A）
0.03%RD PF=1 （0.1A ～ 5A）
0.05%RD PF=1 （0.1A ～ 5A）
0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）
2) 無功功率測量準確度：
0.2%RD PF≥0.5
6. 電能脈沖輸出
電能輸出脈沖常數（r/kwh）可設置設置設置范圍1~ 10000 r/kwh
輸出為光隔輸出，負載能力不大于 5mA。
7. 電能脈沖輸入
被校電能表脈沖常數（r/kWh）:可以輸入帶小數點的數；
校驗圈數設置范圍：1～500。
zui高能接收脈沖頻率為 1kHz。
8數字化電能表現場校驗儀其他指標
協議：IEC61850-9-1/ IEC61850-9-2 / IEC61850-9-2LE
工作電源電壓范圍：AC220V±5% 50Hz
功耗：約 30VA
尺寸：120mm×320mm×360mm
整機重量：3.6kg
