開關機械特性測試儀

概述：
開關機械特性測試儀采用ARM控制配合CPLD芯片產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。本裝置既可單機使用，也可以聯接電腦使用。具體可以參考軟件操作說明。

開關機械特性測試儀主要技術指標和使用條件：
2.1 開關機械特性測試儀可12路斷口同時輸出，可同時模擬12個高壓斷路器觸頭斷口的合/分閘。
2.2 可同時模擬高壓斷路器合閘或分閘時間，可在 1－16777215μs范圍內任意設置，分辨率：1μs，
精度：0.001%讀數±1μs。
2.3 彈跳脈沖個數可在 0－250 個范圍內任意設置，彈跳頻率1kHz、2kHz、4kHz、8kHz可選擇。
2.4 支持不同期測試。
2.5 支持內部觸發、外部觸發、有源觸發、無源觸發。
2.6 環境溫度：10－30度環境濕度：小于85％

開關機械特性測試儀工作原理簡介：

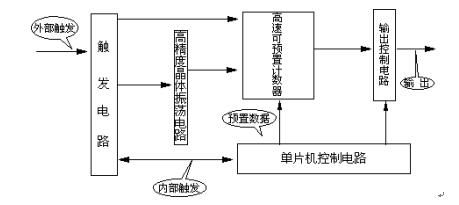

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。
開關機械特性測試儀工作原理

圖（1）

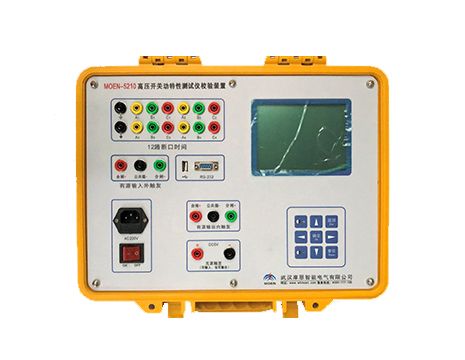

四、開關機械特性測試儀面板主要部分說明：
4.1 12路斷口時間：
模擬高壓斷路器12路觸頭輸出，前6路A1，B1，C1，A2，B2，C2與其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4與其前端黑色接地插孔共地，稱之為虛地。如果要同時測量12路，則要保證兩個地相連。
支持每一個斷口設置不同的時間，支持不同期設置。
4.2有源輸入外觸發：
由被校驗的高壓開關測試儀提供觸發電壓，輸入觸發電壓的范圍為：DC10－250伏。
4.3有源輸出內觸發：
由本校準裝置提供觸發電壓來觸發被校驗的高壓開關測試儀，輸出電壓：DC 110V左右。
4.4 無源觸發端：
主要用于校準本裝置。
