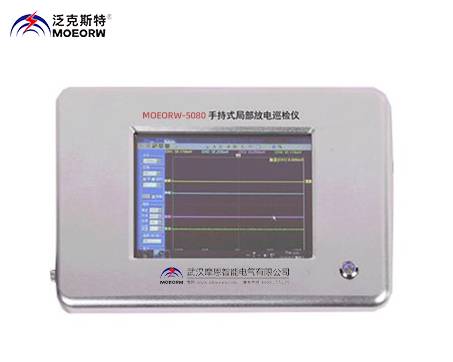

MOEORW-5080 手持式局部放電巡檢儀

執行標準：GB1094《電力變壓器》

產品別名：手持式局部放電巡檢儀、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、便攜式局部放電巡檢儀、多功能局放帶電測試儀、開關柜地電波局放云定位儀、在線局部放電檢測儀、手持式遠程超聲波局放測試儀、手持式局部放電巡檢儀

產品特性：
※檢測靈敏度≥5pC（實驗室條件下）；≥10pC（現場條件下）;
※采樣率:更大200MSa/s；
※攜帶方便、測量快速，抗干擾能力強，便于現場使用；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

手持式局部放電巡檢儀

用途
手持式局部放電巡檢儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器（HFCT）在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速，抗干擾能力強，便于現場使用。
其配置軟件具有實時波形圖、更大峰值顯示、定位等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。
MOEORW-5080 手持式局部放電巡檢儀采用自動或手動記錄保存試驗數據和瞬態放電波形，提供后期數據分析參考。

◆手持式局部放電巡檢儀技術參數
通道數 2/4個電信號接口，1個外同步接口
采樣率更大200MSa/s
采樣精度 12bit
量程范圍 100dB
量程切換 0-9共10檔
頻帶范圍 1Hz-60MHz
本量程非線性誤差 5%
檢測靈敏度 ≥5pC（實驗室條件下）；≥10pC（現場條件下）
圖譜顯示方式二維PPRS顯示、三維PRPD顯示、正弦顯示、統計、頻譜（AE）5種顯示
電源模式內置鋰電池/AC 220V
顯示顯示屏6.5寸 TFT真彩色觸摸液晶顯示屏
分辨率 640×480
存儲物理存儲 4GB 硬盤
32G固態硬盤用于存儲試驗記錄及試驗數據
接口 RS232*1 用于與PC機同步傳輸接口
USB*2 可外接鼠標鍵盤，以及外接移動存儲設備
電源模式電池供電（16.8V鋰電池）+外置電源（220V AC）
電信號接口外同步接口
E-Trig接口用于連接網絡 網口*1
電池供電（16.8V鋰電池）+外置電源（220V AC）
接地鈕/TD> 外部接地用通用說明
CPU 主頻1.6GHz
系統 WIN7
使用環境溫度 -20℃至60℃
存儲環境溫度 -20℃至85℃
尺寸 280*190*80 mm
重量 3.5kg

配置清單：
1.主機
用于信號采集、波形顯示、數據處理、存儲
2.超聲波傳感器
用于測量局部放電產生的超聲波信號
檢測頻帶 20～200kHz
靈敏度 ≤10 pC
增益 40dB
3.超高頻傳感器（UHF）
用于測量GIS中局部放電產生的超高頻信號
檢測頻率 300～1500MHz
4.HFCT（高頻電流互感器）（UHF）
用于測量設備接地線中通過的局部放電信號
檢測波段 500kHz～30MHz
檢測靈敏度 10pC
5.復合式傳感器
用于測量開關柜等高壓設備局部放電、定位
1）TEV傳感器（集成在復合式傳感器中）
用于測量開關柜等高壓設備局部放電
信號采集
電容式
檢測頻率 3～100MHz
測量范圍 0～60dB
2）超聲波傳感器（集成在復合式傳感器中）
用于測量開關柜等高壓設備局部定位
中心頻率 40kHz
靈敏度 ≤10 pC
