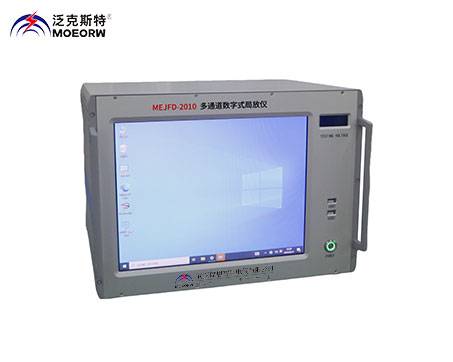

MEJFD-2010 多通道數字式局放儀

執行標準：GB/T16927、IEC60270、GB/T7354、GB1094、GB12706.4、DL/T 846.4

產品別名：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、多通道數字式局部放電綜合測試儀

產品特性：
※同時具備交流局放測試功能;
※帶通濾波器采用模擬、數字混合濾波技術，帶寬可任意組合，有效抑制各種干擾；
※在檢測局部放電的同時，能夠監視試驗電壓；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MEJFD-2010 多通道數字式局放儀產品概述
產品適用范圍：多通道數字式局放儀適用于各種電壓等級和容量的變壓器、互感器、發電機、避雷器、套管、GIS、電容器、電力電纜、開關及其它高壓電氣設備的局部放電檢測，在線監測。
產品采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量及故障診斷。

◆MEJFD-2010 多通道數字式局放儀產品特點說明
1、可接MES和ERP系統。
2、同時具備交流局放測試功能。
3、獨立二通道數字式局部放電測量，同步采樣、處理、顯示。
4、內、外同步隨意選擇，并具有零標指示及相位分辨功能。
5、顯示方式：自由選擇橢圓、直線、正弦三種顯示方式。
6、單個放電脈沖波形分析、以便確定放電性質。
7、隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄。
8、增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果。
9、可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析。
10、抗靜態干擾功能，可去除相位固定的干擾信號。
11、相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾。
12、帶通濾波器采用模擬、數字混合濾波技術，帶寬可任意組合，有效抑制各種干擾。
13、任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗。
14、在檢測局部放電的同時，能夠監視試驗電壓。
15、對局部放電脈沖進行放電測量、放電時間、波形分析。
16、二維和三維局部放電圖譜顯示。
17、任意存貯、打印局部放電圖形及數據，自動生成試驗報告。

◆MEJFD-2010 多通道數字式局放儀主要技術指標
1、測量通道：獨立二通道
2、可測試品的電容量范圍6pF~250μF。
3、測量范圍：0.1pC-10000nC。
4、檢測靈敏度：0.01pC。
5、采樣精度：12bit；采樣速率：20M／S。
6、顯示工作方式：
（1）顯示方法：橢圓——正弦——直線。
（2）觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，50Hz；外觸發為同步試驗電源工作頻率，50~400Hz內任意頻率。
（3）外觸發同步信號輸入電壓：10~200V，輸入功率<1伏安。
（4）信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統真實準確地顯示了試驗電源的周期、相位。
7、時間窗：相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
8、濾波頻帶：3dB低頻端頻率fL分20、40、60、80kHz檔，OFF（9kHz)。3dB高頻端頻率fH分100、200、300、400kHz檔，OFF（1MHz)。fL和fH可靈活任意組成各種濾波通帶。數字濾波：10kHz~1MHz任意選擇。
9、信號放大器：
（1）增益調節：分增益粗調和增益細調，增益粗調分5檔，檔間增益差20dB（10倍），誤差±1dB調節；增益細調范圍>20dB。
（2）放大器正負極性響應不對稱性：<1dB。
10、局放信號測量：可在連續、放大等顯示工作方式下測量局放信號，誤差±5%（以滿量程計）。
11、具有數據存儲，回放功能，具有打印功能，生成標準試驗報告。
12、工作環境溫度：-10～45℃，相對濕度：≤95%。
13、電源AC220V；頻率50Hz；功率100W（采用300W工業級電源）。
