MEXB-WJF 無局放變頻諧振試驗系統

執行標準：DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86

產品別名：無局放變頻諧振試驗系統、無局放檢測裝置、無局放檢測系統 、無局放試驗裝置、無局放試驗?zāi)蛪貉b置、無局放試驗?zāi)蛪合到y(tǒng)

產品特性：
※額定輸出功率：3~500KW（可按需定制）;
※輸出電壓波形：標準正弦波，波形畸變率≤1.0%；
※允許運行時間：額定容量下允許運行時間90min；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MEXB-WJF

無局放變頻諧振試驗系統

用途
無局放變頻諧振試驗系統由：無局放變頻電源柜、智能型屏顯變頻電源控制箱、無局放勵磁變壓器、無局放補償電抗器、無暈交流分壓器、局部放電檢測儀組成。
裝置按照試驗要求定制，可以滿足750kV及以下電氣主設備局放試驗、電力變壓器的感應耐壓及局放試驗；及 GIS 等電氣主設備交流耐壓試驗。成套裝置的所有金屬外殼均采用防腐蝕、防銹蝕的材料制成，結構堅固、牢靠。外表面有防止金屬氧化的涂層，涂層均勻美觀。設備能在戶外條件下正常工作，其外殼防護等級符合IP66的要求。主要部件均有符合國標的不銹鋼銘牌及端子標志。字樣、符號清晰耐久，銘牌在設備正常運行時其安裝位置明顯可見。裝置中的充油設備在經正常情況的運輸后，不會出現滲漏油現象。
成套裝置具有手動試驗（自動調諧）、自動試驗?zāi)Ｊ?。成套裝置的控制設備、勵磁變壓器及其高壓電抗器在1.2倍額定電壓下，高壓側試品或設備對地閃絡時，不會對人身造成傷害，試驗設備不會出現有害的機械或熱應力以及電氣性能損傷或損壞。具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。
成套裝置采用串聯諧振法升壓，試驗要求勵磁變壓器的輸出電壓較低，更加穩定可靠。

◆無局放變頻諧振試驗系統的保護功能如下：
1.輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。
2.過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。
3.短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。
4.擊穿閃絡保護：當高壓側發生放電或?qū)Φ亻W絡時，可自動切斷輸出。
5.零位保護：必須零起升壓，否則輸出不會啟動。
6.掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。
7.超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。
8.冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。
9.輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。
10.缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。
11.過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示。

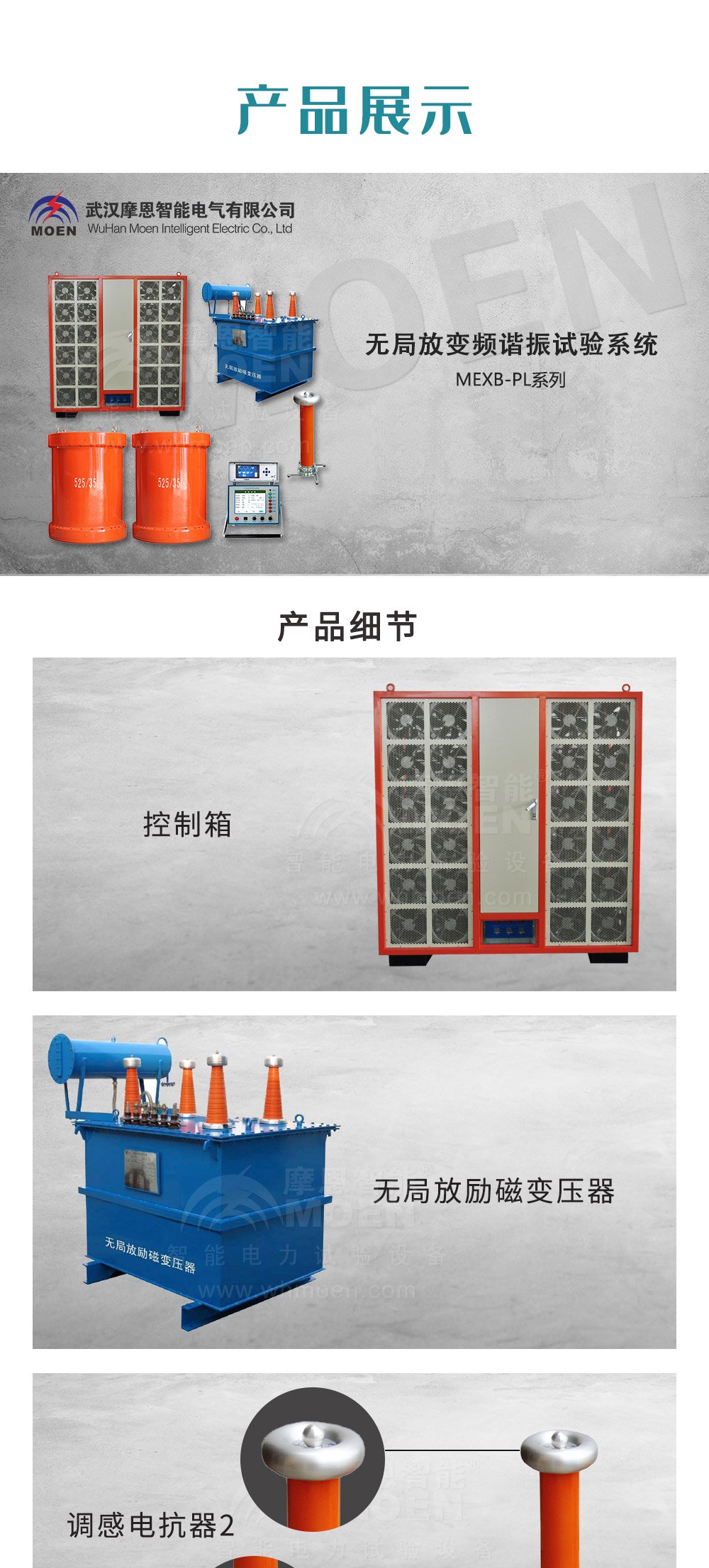

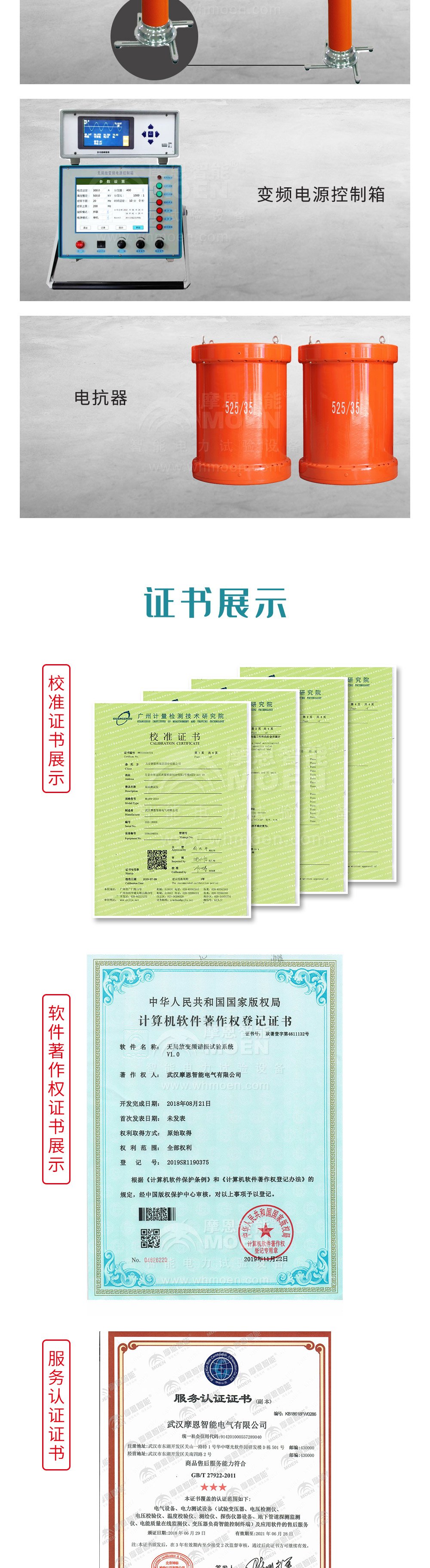

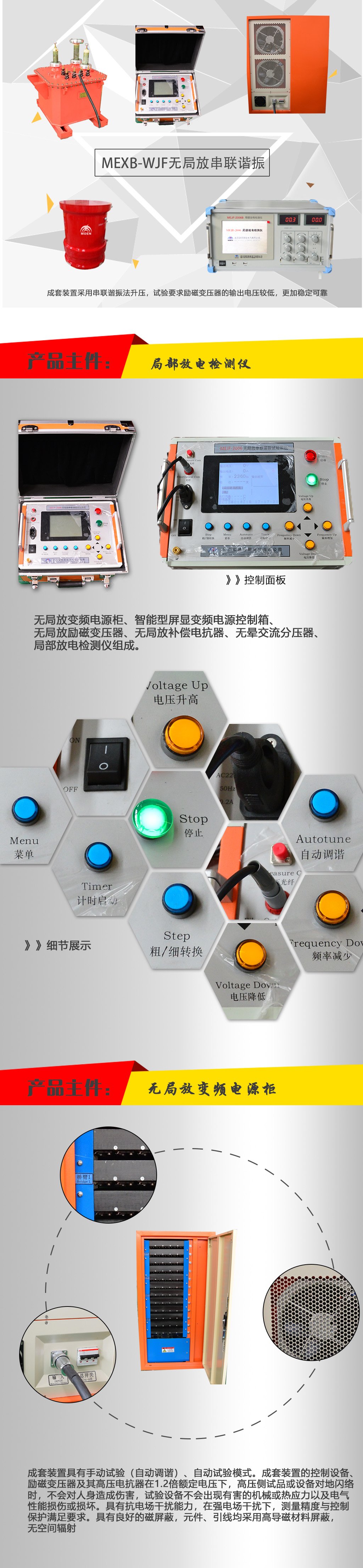

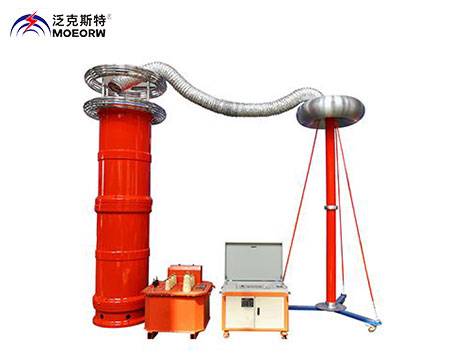

無局放變頻諧振試驗系統產品細節圖

◆無局放變頻諧振試驗系統技術參數
1)、設備型號及名稱：ME-WJF無局放變頻諧振試驗系統
2)、輸入工作電源：三相380V±10%，50Hz
3)、額定輸出功率：3~500KW（可按需定制）
4)、額定輸出電壓：單相0～350V
5)、輸出電壓波形：標準正弦波，波形畸變率≤1.0%
6)、額定輸出頻率：30～300Hz
7)、頻率分辨率：0.1Hz
8)、局放量：≤10pC
9)、允許運行時間：額定容量下允許運行時間90min
10)、噪音水平：≤85dB
