MOEORW-950輸電線路分布式故障診斷系統

執行標準：GB/T 35721-2017 輸電線路分布式故障診斷系統

產品別名：輸電線路分布式故障定位診斷系統、輸電線路分布式故障診斷系統、輸電線路分布式故障定位監控預報警系統

產品特性：
※該系統適用于35kV及以上各電壓等級的電力線路跳閘故障的區間定位和準確定位;
※輸電線路故障區間準確定位;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆ MOEORW-950

輸電線路分布式故障診斷系統

主要功能
1適用范圍
該系統適用于35kV及以上各電壓等級的電力線路跳閘故障的區間定位和準確定位。
2系統主要功能
1）輸電線路故障區間準確定位；
2）輸電線路故障點精確定位。
3）診斷故障性質是否雷擊、若是雷擊屬繞擊還是反擊。
4）監測診斷雷擊未跳閘時雷擊點位置，形成線路雷擊分布圖。

◆MOEORW-950 輸電線路分布式故障診斷系統系統構成
1系統體系結構

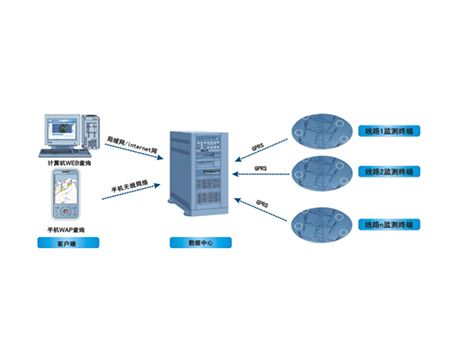

如上圖所示，系統按照分層分布式體系設計，由分布式故障診斷裝置、數據中心和工作站三部分組成，客戶端提供了計算機WEB查詢和手機WAP查詢兩種方式。分布式故障診斷裝置和數據中心之間通過GPRS\CDMA連接。
分布式故障診斷裝置分布安裝于輸電線路的導線上，監測輸電線路故障發生時刻的暫態和穩態故障信號，同時采集這些信號并上傳到數據中心；診斷裝置同時還對線路平常運行的信息(如負荷電流、導線溫度等)和自身運行狀態(如通信狀態、電源狀態、內部工作溫度等)進行監測。

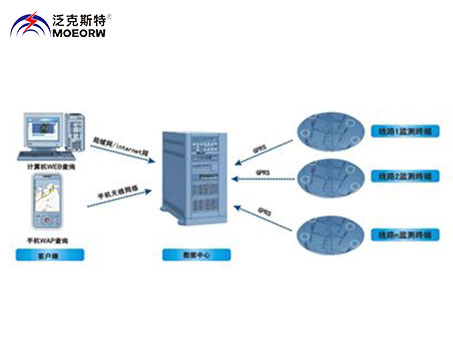

監測系統構成圖
2分布式故障診斷裝置
分布式故障診斷裝置是本系統的重要環節，是實現輸電線路故障信號監測的裝置。它分布安裝于輸電線路導線上，一般每間隔20~30公里安裝1組分布式故障診斷裝置。分布式故障診斷裝置主要實現以下功能：
1）監測量的檢測和采集功能：主要實現輸電線路故障行波信號和工頻故障信號的檢測與采集，通過高速循環采集技術實現故障信號的全過程采集；
2）數據處理功能：對采集的信號進行相應的數據處理和分析；
3）數據通信功能：上傳采集信號，接受下傳參數及控制命令；
4）自檢和自恢復功能：定時自檢裝置狀態上報數據中心；對系統可能出現的死機問題具有自恢復功能；
5）軟件升級功能。可重新接收下傳的運行軟件，實現功能的升級。
分布式故障診斷裝置主要技術參數：
1）工作電源：耦合取電方式
耦合取電正常工作電流范圍 30-1000A
2）信號采樣：采樣速率：10M
3）通訊接口： GPRS接口 1個
4）使用環境：溫度 -40℃～+75℃
濕度 5RH～100%RH
大氣壓力 86～106Kpa
5）屏蔽等級： IP65
分布式故障診斷裝置分布安裝于輸電線路導線上，安裝程序簡單，可帶電安裝。
3軟件系統
分布式故障診斷在軟件開發過程中，避開C/S結構的繁瑣，直接采用易于使用的B/S結構，客戶端可通過計算機WEB或手機WAP功能直接完成監測系統的建立設置、監測信息的查詢、診斷結果的查詢和分析報表以及對分布式故障診斷裝置的控制設置。

◆MOEORW-950 輸電線路分布式故障診斷系統技術指標
1）故障區間定位可靠性＞99%
2）故障點定位精度＜±300米；
3）雷擊與非雷擊故障辨識準確率＞95%
4）雷擊故障性質識別準確率＞90%
5）記錄未引起跳閘的雷擊輸電線路次數遺漏率＜10%
6）設備免維護時間＞5 年；
7）實時性指標：
故障信號上傳時間＜150 秒
故障診斷分析時間＜ 300 秒
8）容量指標：
數據中心監測線路容量＞10000條

◆MOEORW-950 輸電線路分布式故障診斷系統特點優勢
1．故障定位方法上創新性地將區間定位與故障點定位相結合，使得定位的可靠性和準確性都得到提升。利用工頻故障電流確定故障區間具有極高的可靠性，在小的區間內進行故障點行波定位能有效減小波形衰減、弧垂影響等帶來的誤差。

2．設計的分布式故障診斷裝置直接從導線上提取故障行波信號和故障工頻電流信號，使得監測點的設置靈活，可根據線路長短和是否有分支靈活設置監測點。

3．分布式故障診斷裝置可靠性高，免維護時間長達5年。采用良導體和磁導體雙層屏蔽設計，具有很強的抗電磁干擾能力；同時，電路工作的內腔密封等級達到IP65，不受長期暴露戶外工作的影響；系統耦合電源設計采取了獨特的保護設計，既能在很寬的負荷電流范圍下保障系統的工作，又能抵御故障電流的沖擊并同時可靠采集信號；關鍵部件采用冗余設計機制，有效延長使用壽命。
技術比較

項目		常規的故障點行波定位	分布式故障定位
故障精確定位	定位原理	單純行波定位	工頻區間定位與行波定位相結合
	監測點安裝位置	兩端變電站內	分布于線路上
	行波信號	衰減大、畸變大	衰減小、畸變小
	定位弧垂的影響	影響大	影響小
	定位受波速的影響	誤差可達0.05c（c為光速）	實現行波波速在線測量；誤差小
故障性質識別	雷擊與非雷擊	無法辨識	可準確辨識
	雷電反擊與繞擊	無法辨識	識別準確率＞90%
	各類非雷擊故障	無法辨識	利用神經網絡自學習系統可逐步實現各類非雷擊故障的辨識
