◆MOEORW-952 輸電線路隱患預警定位系統適用范圍
輸電線路隱患監測放電檢測裝置用于輸電線路放電信息監測，適用于110kV以上輸電線路的隱患監測；
裝置安裝適用于LGJ95-LGJ800系列型號的鋼芯鋁絞導線上安裝。
◆MOEORW-952 輸電線路隱患預警定位系統主要功能
本系統可實時監測輸電線路的多類故障隱患，并對隱患點進行精確定位和分級預警。
1)絕緣子污穢隱患預警：對于跨越污染區的輸電線路，本系統能夠實時監測并定位線路上的污穢絕緣子，記錄絕緣子的污穢等級，當達到預設的臨界污穢等級時系統發出預警信息，提示相關人員進行處理，防止絕緣子污穢閃絡導致的線路跳閘；
2)超高植被隱患預警：對于跨越植被茂密生長區的輸電線路，本系統能夠實時監測線路走廊是否存在超高植被，并定位樹障隱患點；當樹線距離小于預設的臨界間距值時發出預警信息，預防觸樹事故的發生；
3)金具浮放電隱患預警：對于設備老化嚴重的輸電線路，本系統能夠實時監測并定位線路上的異常放電金具，當放電強度達到預警值時系統發出預警信息，相關人員可及時予以排查，預防金具斷裂、脫落事故的發生；
4)絕緣子覆冰放電隱患預警：對于冬季容易發生覆冰的輸電線路，本系統能夠監測全線絕緣子的覆冰放電情況，當絕緣子放電強度達到預警值時系統發出預警信息，便于運維人員及時開展融冰，預防冰閃跳閘的發生；
5)復合絕緣子裂化隱患預警：對于大量安裝有老化復合絕緣子的輸電線路，本系統能夠監測并定位存在劣化放電的絕緣子，當放電強度達到預警值時系統發出預警信息，防止復合絕緣子斷裂故障。

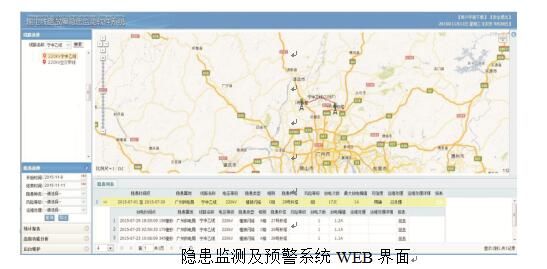

隱患監測及預警系統WEB界面
◆MOEORW-952 輸電線路隱患預警定位系統系統構成

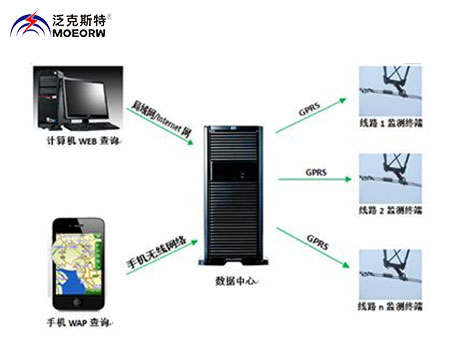

如圖1所示，系統按照分層分布式體系設計，由現場監測終端、數據中心和工作站三部分組成，客戶端提供了計算機WEB查詢和手機WAP查詢兩種方式?，F(xiàn)場終端和數據中心之間通過GPRS\CDMA連接。
現場監測終端，分布安裝于輸電線路的導線上，監測輸電線路的微小行波信號。
后臺數據中心，目前我公司針對各省份電網公司的在線監測裝置，在公司建立各省份專用的后臺數據中心，通過后臺數據分析軟件，對行波信號進行分析處理，實現故障隱患的定位與預警，再通過固定網址，訪問權限設置的方式，以計算機WEB界面形式展示各各省份電網公司設備的相關信息。
工作站，計算機WEB網頁、手機WAP可查詢故障隱患的定位與預警的相關信息。

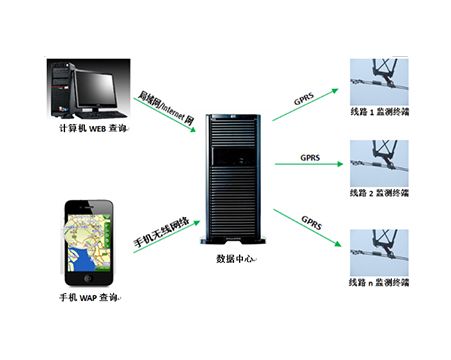

隱患監測及預警系統構成圖
◆MOEORW-952 輸電線路隱患預警定位系統產品特點
1）采用廣域測量方式：每套設備監測范圍超過20km
2）監測對象多元化：基于放電電流行波，實現多種隱患放電在線監測功能
3）隱患放電預警：放電超限實時預警，減少跳閘故障的發生
4）高可靠性設計：采用耦合供電方式，裝置防水防塵等級IP65，免維護時間超過5年。
◆MOEORW-952 輸電線路隱患預警定位系統技術指標
1本系統重要技術指標：
1）隱患點定位誤差：≤±300米
2）隱患漏報率：≤ 5%
3）隱患預警正確率：≥90%
4）設備免維護時間：>5年
2監測終端技術指標：
監測終端安裝于輸電線路導線上，安裝方便，可帶電作業，如圖6.1所示。其主要技術參數如下：
1）工作電源：耦合取電方式導線工作電流適應范圍 30~1000A
2）采樣頻率： 5-10 MS/s
3）傳感器帶寬：0.1 kHz~100MHz
4）測量范圍： 1mA～100A
5）同步方式： GPS授時
6）通信方式： GPRS
7）防護等級： IP65
