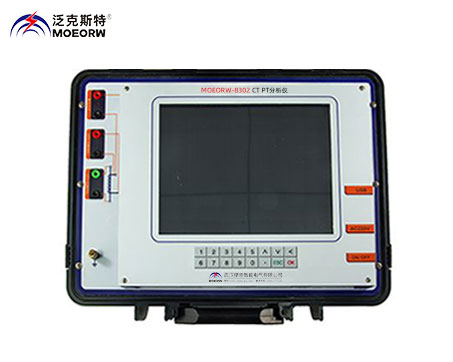

MOEORW-8302 CT PT分析儀

執行標準：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847

產品別稱：CT參數分析儀、CT分析儀、變頻CT分析儀、CT PT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀、電流互感器特性分析儀、CT參數測試儀、電流互感器參數測試儀、電流互感器特性測試儀

產品特性：
※ 輸出電流：0.001~5A;
※ 輸出功率：500VA；
※)更高等效拐點電壓：45KV；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

CT PT分析儀

產品特點
MOEORW-8302按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的更高拐點電壓可以達到45KV。

◆CTPT分析儀用于電流互感器的以下試驗：
1）勵磁特性試驗
2）匝數比檢測
3）比差與角差校驗
4）極性校驗
5）二次繞組電阻測量
6）二次負荷測量
7）5%和10%誤差曲線測量
8）CT暫態特性測試與分析
9）CT銘牌自動推斷
10）拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT 參數的測量
11）電流互感器鐵芯磁滯回線測量

◆CTPT分析儀還可用于電壓互感器的以下試驗：
1）PT匝數比檢測和相角差測量
2）PT極性校驗
3）PT二次繞組電阻測量
4）PT二次負荷測量

◆裝置的應用場合主要有：
1） CT銘牌的參數校驗
2） CT接入當前負荷時參數校驗
3）分析CT的暫態特性對繼電保護裝置的影響。
4） PT的銘牌參數校驗
5） PT二次負荷校驗

◆CT PT分析儀技術參數
1、測試標準依據：
IEC60044-1,IEC60044-2,IEC60044-5,IEC60044-6,GB1207,GB1208,
GB16847,GBT4703,C57.13
2、輸入電源電壓：AC220V±10%，50Hz/60Hz±10%
3、輸出電壓：0.1~180V(AC)
4、輸出電流：0.001~5A(RMS)
5、輸出功率：500VA
6、更高等效拐點電壓：45KV
7、電流測量：范圍：0~10A(自動量程0.1/0.4/2/10A)誤差<±0.1%+0.01%FS
8、電壓測量：范圍：0~200V(自動量程1/10/70/200V)誤差<±0.1%+0.01%FS
9、匝數比測量：范圍：1~35000，
1~2000誤差<0.05%
2000~5000誤差<0.1%
5000~35000誤差<0.2%
10、相位測量：精度：±2min，分辨率：0.01min
11、二次繞組電阻測量范圍：范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)誤差<0.2%RDG+0.02%FS，更大分辨率：0.1mΩ
12、溫度測量：-50~100度，誤差<3度
13、CT二次負荷測量：0～160ohm(2/20/80ohm/160ohm)
14 PT二次負荷測量：0～80kohm(800ohm/8kohm/80kohm)誤差0.2%RDG+0.02%FS更大分辨率0.1ohm
15 PT匝數比測量：范圍：1~30000，1~5000 誤差<0.2%5000~30000 誤差<0.5%
16 能夠按照所選擇的標準，對測試結果進行自動評估，判斷互感器是否合格
17 能夠同時檢測額定負荷和操作負荷下電流互感的比差與角差
18 具有自動生成WORD試驗報告功能
19 具備批量制作WORD試驗報告功能，一次可以將選擇的所有試驗文件制作成格式規范的WORD報告
20 能夠?qū)?lì)磁曲線與存儲的歷史曲線進行自動對比
21 數據存儲組數：大于1000組
22 工作條件：溫度：-10℃～50℃，濕度：≤90%
23 尺寸：448mm×260mm×150mm
24 重量：16.6Kg
