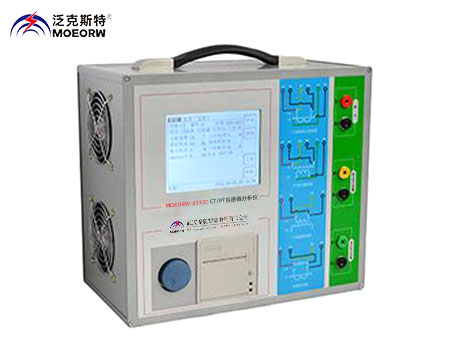

MOEORW-8333C CT /PT互感器分析儀

執行標準：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847

產品別稱：CT/PT互感器分析儀、CT參數分析儀、CT分析儀、變頻CT分析儀、CT PT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀

產品特性：
※ 輸出:0~180Vrms，12Arms，36A（峰值）;
※ CT變比測量范圍:1~40000；
※)PT變比測量范圍:1~40000；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

CT/PT互感器分析儀

產品特點
MOEORW-8333C CT /PT互感器分析儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于優秀水平，是電力行業用于互感器的專業測試儀器。

◆互感器分析儀產品特點
1)功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2)現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3)可精確測量變比差與角差，比差更大允許誤差±0.1%，角差更大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1~40000。
4)基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出更大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5)自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6)測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7)測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8)全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
9)5.7寸圖形透反式LCD，陽光下清晰可視。
10)采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
11)面板自帶打印機，可自動打印生成的試驗報告。
12)裝置可存儲1000組測試數據，掉電不丟失。
13)易于攜帶，裝置重量<9Kg。

MOEORW-8333C CT/PT互感器分析儀技術參數：

測試用途		CT， PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比測量	范圍	1~40000
CT變比測量	精度	±0.1%
PT變比測量	范圍	1~40000
PT變比測量	精度	±0.1%
相位測量	精度	±5min
相位測量	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
二次繞組電阻測量	精度	0.5%±2mΩ
交流負載測量	范圍	0~1000VA
交流負載測量	精度	0.5%±0.05VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10^οC~50^οC，濕度：≤90%
尺寸、重量		尺寸365 mm×290 mm×153mm 重量<10kg
