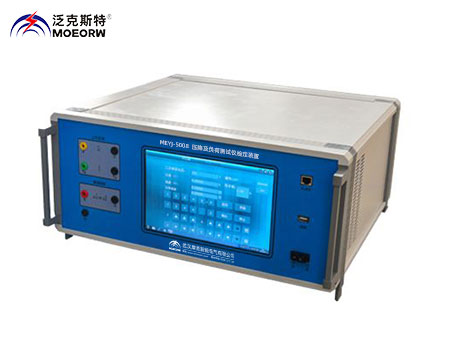

MEYJ-5008 壓降及負荷測試儀檢定裝置

執行標準：JJF1619-2017

產品別名：壓降及負荷測試儀檢定裝置

產品特性：
※滿足PT互感器二次壓降及負荷測試儀快速便捷檢定;
※自動采集數據，直接形成檢定報告和校準證書
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

壓降及負荷測試儀檢定裝置

簡介
MEYJ-5008壓降及負荷測試儀檢定裝置是我公司為滿足PT互感器二次壓降及負荷測試儀快速便捷檢定而開發的全新產品，適合于各級計量院、電科院對二次壓降及負荷測試儀進行檢定。采用數字合成電源，輸出穩定，失真小。儀器采用自校準技術，能對輸出進行實時修正調整，而且測試范圍大，工作電流輸出zui大6A，工作電壓輸出可達到120V，非常符合電力計量部門使用。
按照互感器基本誤差的定義，其誤差可以分為比值差和相位差（δ），在定義上比值差和相位差互不影響，也就是說應該以極坐標系的方法，簡稱直接法來測量并研究互感器的誤差，但長久以來，國內外無不以直角坐標系為測量的基本準則，簡稱測差法。這一方法簡單實用，有不少優點，但是對檢定測試場合不具備測差法必須要有的差壓信號的無線壓降測試儀時，在比差和角差同時具有大數據，特別是大角差情況下，表現出與理論值的極大偏差，會給二次壓降儀計量檢定工作帶來一定的困惑，包括國家級機構在內的幾乎所有二次壓降儀檢定機構，計量院和電科院均無成熟的直接法極坐標系的整體檢定裝置對無線壓降測試儀進行檢定和校準，如果采用傳統的測差法整體檢定裝置作為標準，在一定程度上將引入不小的理論誤差，目前作為應急措施，各計量機構采用的方法多是同相或正交單獨送量，而且角差不能大，同時送量的話只能送很小的標準誤差，這與被檢儀器的實際工作狀態有較大出入，所以這些避開大數的措施也只是一種近似的簡單校準方案，嚴謹性不足。鑒于兩個坐標系適用的對象不同，而且無線壓降測試儀的檢定需求非常廣泛，MEYJ-5008壓降及負荷測試儀檢定裝置具備直角坐標系和極坐標系的自動轉換功能，這將有助于進一步完善我國的互感器及其校驗儀的計量檢定工作。
MEYJ-5008壓降及負荷測試儀檢定裝置帶有豐富的軟件操作功能，對于接口開放的PT互感器二次壓降及負荷測試儀還能夠直接進行自動采集數據，直接形成檢定報告和校準證書，符合zui新的JJF1619-2017規程和新的不確定度要求。

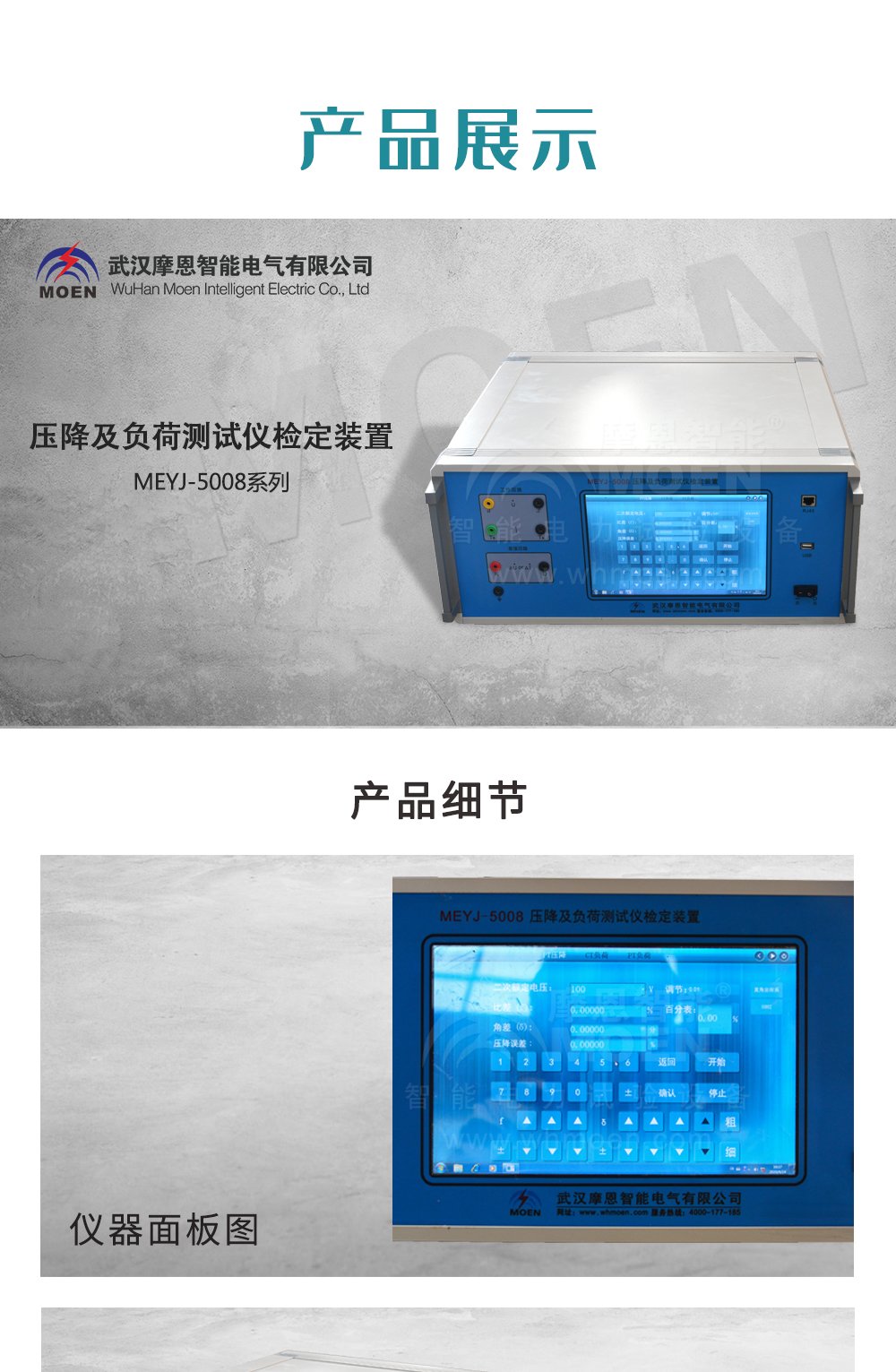

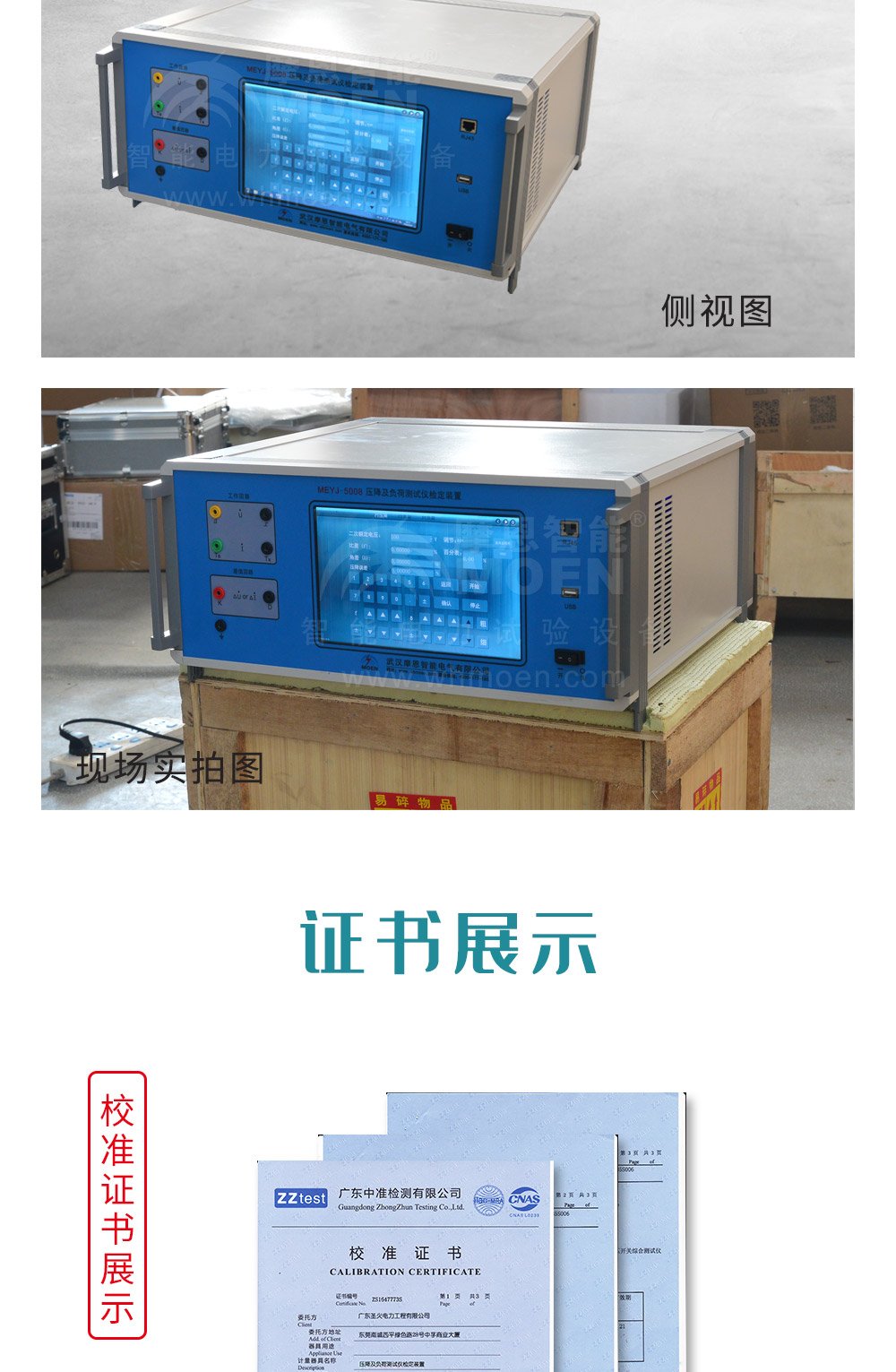

壓降及負荷測試儀檢定裝置產品展示

◆壓降及負荷測試儀檢定裝置技術指標

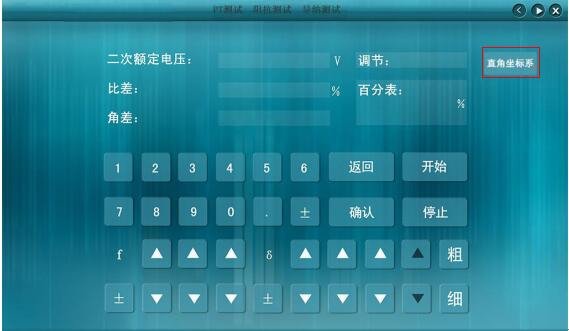

1、本裝置具有測PT、阻抗、導納和直角坐標系和極坐標系轉換功能四大功能。
基本精度：0.2級
百分表精度：0.2級
2、PT回路測試功能（△/）
工作范圍：2%～120%
額定二次電壓：100V、100/√3V
工作電壓百分表精度：0.2級
工作源輸出容量：5VA
差值電壓輸出zui高：30V

比差f(%)	范圍	分辨率（工作電壓為100V時）
19.99%	1～19.99%	0.001%（10-5）
1%	0.1～1%	0.0001%（10-6）
0.1%	0.001～0.1%	0.00001%（10-7）
