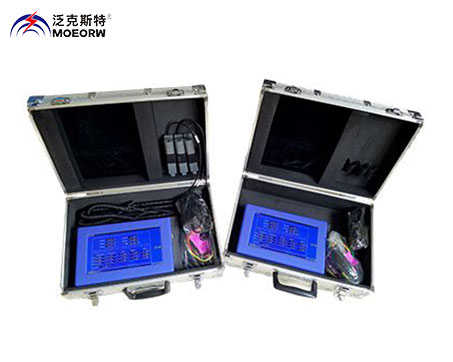

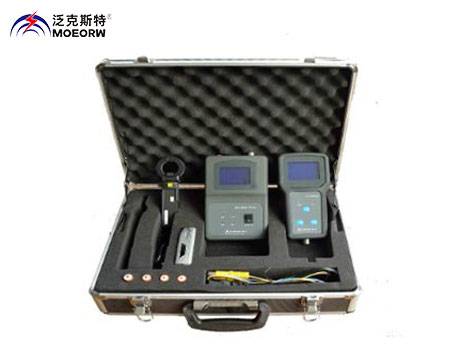

載波式無線二次壓降負荷測試儀
簡介：
載波式無線二次壓降負荷測試儀采用了我公司自主開發并擁有知識產權的儀器儀表通用平臺及軟件通用平臺，該平臺硬件集成了32位CPU、100M高速DSP、10萬門FPGA、10M網絡控制芯片、標準的U盤存儲和彩色液晶接口。軟件平臺集成了嵌入式實時操作系統（NSRTOS）、高級圖形界面接口（NSGUI）、文件管理系統（NSFILES）和TCP/IP網絡協議棧（NSNET）。
硬軟件上采用了一系列新工藝及新技術，使該儀器體積更小、可靠性更高、指標更穩定、使用更方便和功能更全。
載波式無線二次壓降負荷測試儀采用互感器二次線路載波通信技術，徹底解決了使用GPS和ISM無線做為同步采樣信號時受天氣、高樓等復雜環境而影響壓降測試的缺點。
本產品的載波通信采用了高阻輸入技術，工作時不影響電能計量準確性，通信距離大于1公里。
二次壓降測量采用主機和輔機兩部分組成，由主機發射同步信號自動完成二次壓降的測量，不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全穩定運行，解決了應用傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。
◆載波式無線二次壓降負荷測試儀主要功能特點：
1.9寸800X480分辨率大屏幕彩色觸摸屏顯示，在綜合測試功能下，可一屏完成被校表參數的設置、顯示電參數、向量圖、接線判別結果及被校表誤差。
2.采用了與WINDOWS相似的圖形化操作界面，純觸摸屏操作，操作簡單。
3.內置手寫輸入功能，漢字可通過手寫輸入，數字通過數字鍵盤輸入。
4.智能幫助系統，隨時向用戶提供操作方法。
5.采用載波通信進行同步采樣和數據傳輸。
6.載波通信采用了高阻輸入技術，工作時不影響電能計量準確性，通信距離大于1公里。
7.具有接線錯誤判斷功能，可顯示表計端和PT端電壓相序圖，判斷接線正確性。
8.能在三相三線、三相四線、單相等方式下進行全自動測量，自動計算三相的比差、角差、壓降和 綜合誤差。
9.不需斷開二次回路，使用鉗表測量CT和PT負荷，安全快捷。
10.能現場檢驗單相有功電能表、三相三線有功電能表、三相四線有功電能表、三相三線無功電能表、三相四線無功電能表，并能進行標準偏差檢驗。
11.具有基波表、諧波表校驗功能，可校驗基波表，諧波表。
12.可同時校驗主副表，對同一塊電能表同時進行有功校驗和無功校驗。
13.可同時顯示三相電壓、三相電流的實時測量波形。
14.實時分析任意一相的電壓和電流的諧波含量，可一屏顯示電壓和電流的諧波數據，并以柱狀出顯示；可測量1-51次諧波電壓、電流的有效值、相位角、有功、無功值,以判斷各次諧波的功率潮流方向；可將所有的諧波正功率和負功率單獨相加，并顯示與基波的百分比。
15.能判別三相三線2256種三相四線18432種錯誤接線；根據接線結果給出相應的接線圖和接線系數；對錯誤接線進行電量更正計算；模擬現場各種錯誤接線并給出相應的接線圖、相量圖和接線系數，做為計量人員培訓使用。小于1mA低負荷時，不影響接線判別結果。
16.具有三相三線錯誤接線追補電量功能。
17.具有電能累加功能，兩臺設備配合使用可測量線路損耗。
18.儀器內置溫濕度傳感測試，無需外接溫濕度傳感器。
19.可檢測電子式電能表485通訊故障。
20.具有485自動抄表功能。滿足國家電網下發的《電能計量裝置現場作業指導書》的要求，并對數據進行保存。可讀取通訊規約滿足97規約和07規約的電表的數據。
21.可對液晶屏亮度進行調節。
22.可采用標準U盤存儲現場測試數據，可保存30萬條以上現場測試記錄。
23.內置大容量存儲芯片，可存儲現場測試數據，可保存20萬條以上。
24.可新建或打開已有的現場記錄庫文件，可對庫文件中的記錄進行刪除、查詢等操作。
25.完善的數據瀏覽功能，可實現校驗儀存儲器和U盤之間的數據交互。
26.內置了4種用戶自定義校表參數，方便和各種MIS系統連結。
27.管理用PC機讀取校驗儀中的現場測試記錄，可直接將U盤插在USB接口讀??；PC機也可把需要校驗的電能表信息寫入U盤，實現現場免輸入。
28.可直接將設備插在PC機的USB接口，通過PC機讀取校驗儀中的現場測試記錄；也可以通過PC機把需要校驗的電能表信息寫入設備存儲器，實現現場免輸入。
29.可選配掃描槍，通過電能表?xiàng)l碼號讀取校驗計劃中的電能表信息。
30.具有完善的過壓，過流保護措施，安全可靠。
31.具備內置外置工作電源切換及保護功能，方便現場操作；可選配內置鋰電池并顯示電池容量。
32.電壓量程、電流量程可手動自動切換，并確保全量程電能常數不變。
33.采用AC30V～450V寬輸入電壓的開關工作電源，適用性強，安全可靠。
◆載波式無線二次壓降負荷測試儀性能指標
1.電流、電壓、有功功率、有功電能準確度等級（內置電流互感器）：0.1級、0.05級。
2.無功功率、無功電能準確度等級：0.2級
3.電壓輸入：30V～440V，60V、100V、200V和400V四檔，可選擇自動切換
4.電流輸入：
a)內置電流互感器：0.05A～10A ，可選擇自動切換
b)鉗型表：可選1A、5A、10A、20A、50A、100A、500A、1000A和1500A
5.相位測量：-180°～+180°，準確度：±0.05°
6.頻率測量：45Hz～65Hz，準確度：±0.01Hz
7.輸入阻抗：電壓輸入阻抗≥300KΩ，電流輸入阻抗≤0.01Ω
8.輸出標準電能脈沖：
內部高頻：內置電流互感器時：1.2×108p/kW.h； 全量程不變
使用鉗型表時 1.2×108 ÷（鉗型表量程÷5）p/kW.h
輸出電能常數：100～120000000可設置
9.溫度影響：3ppm/℃
10.24小時變差：≤0.01%
11.工作電源：30V～450V
12.功耗：≤10VA
13.二次壓降測試技術指標
1)測量范圍：
比差（%）：0.001~99.9 分辨率：0.001
角差（分）：0.01~999.9 分辨率：0.01
2)基本誤差：
精度等級：2級
X=（X×2% +Y×2%0.02%）
Y=（X×2% +Y×2%0.5分）
3)工作范圍：
20.0~120.0V
14.二次負荷測試技術指標
1)測量范圍：
導納： 99.99
阻抗（Ω）： 25.00
2)基本誤差：
X=（X×2% +Y×2%2個字）
Y=（X×2% +Y×2%2個字）
3)工作范圍：
電壓：20.0~120.0V
電流：0.05~6.0A
