MOEORW-8302 CT PT分析儀CT二次負荷

來源:    更新時間:2018-04-24

MOEORW-8302 CT PT分析儀CT二次負荷
在進行CT二次負荷測量時請按照圖3.1連接CTPT分析儀和被測CT

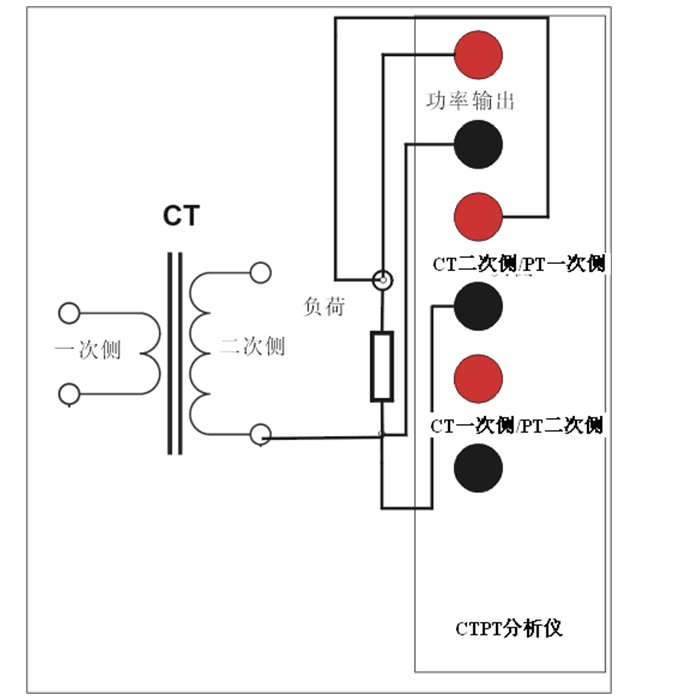

圖 3.1 CT二次負荷測量接線圖
具體接線步驟和說明如下:
1)將CTPT分析儀的接地柱連接到保護地PE
2)將按照圖3.1所示,斷開CT二次側和二次回路的連接
3)將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷一側,參見圖3.1
4)將CTPT分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一側
5)為了消除接觸電阻的影響,在連接CT分析儀的端子時,CT二次側的連接端子應保持在功率輸出端子的內側,如圖3.2。
注意:在進行CT二次負荷測量時,必須要斷開被測CT二次側與負載的連接,否則測量的結果將是CT二次側與二次負荷的并聯阻抗,這將導致儀器獲得錯誤的試驗結果。并且在進行二次負荷測量時儀器不進行退磁處理,因此如果CT二次側未斷開將會導致CT進入飽和狀態。

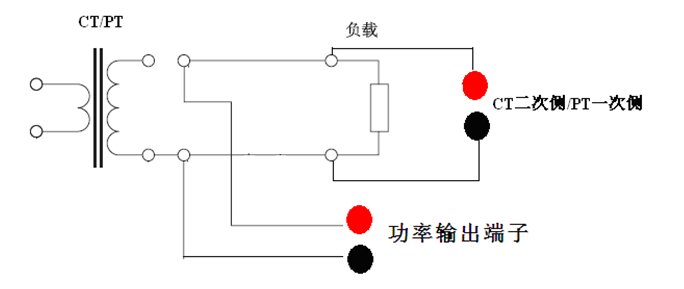

圖3.2 CT/PT二次負荷測量的接線位置圖
