MOEORW-4001變壓器綜合測試系統

執行標準：GB1094、IEC 60076或ANSI C57

產品別稱：變壓器綜合測試系統、全自動變壓器綜合測試臺、變壓器綜合測試臺、變壓器綜合特性測試臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺

產品特性：
※可將空載試驗的數據自動進行波形校正，額定電壓校正;
※手動記錄試驗數據的記錄，并保存在數據庫中；
※空載試驗時，可對高壓側電壓進行監測、錄波、頻譜分析；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

變壓器綜合測試系統

用途
裝置采用分布式設計方案,即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上，各功能部分相互獨立并可以自由組合。均實現自動測試。
分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，
所以應采用多種方式提高臺體的可靠性。
測試臺上部?jī)?nèi)置低功率因數功率分析儀測試單元。下部?jī)?nèi)置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。
1 整套試驗系統兼顧了試驗人員的安全性及設備運行的可靠性。
2 各種過電壓、電流保護功能齊全。
3 空間布局合理，布線清晰整潔。
4 電力變壓器空載特性試驗（空載損耗、空載電流占額定電流的百分比）；
5 電力變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30%及以上全電流下的負載損耗測試）；
6 電力變壓器工頻耐壓試驗
7 電力變壓器直流電阻測試
8 電流變壓器變比測試
9 電力變壓器絕緣電阻試驗

1.系統工作高效率
充分利用微機數據處理技術，將測量結果直接錄入微機進行計算。省去了人工代入公式計算的麻煩。外接線統一布置，盡量避免人工接線，換線時只在試驗臺上用控制按紐進行自動切換完成。
2.系統人性化操作
充分利用了機械與電氣互鎖的功能，并巧妙與電腦軟件程序相結合，有效防止誤動作情況的發生，也就是說如果不按照安全程序操作，系統會拒絕啟動，從而有效保護人身及設備的安全。
3.系統可靠運行
本系統設有手動和自動兩種操作方式，自動操作方式出現異常時刻使用手動操作方式，不影響正常的測試任務。
4.系統測量精確度高
本系統測量?jī)x器、儀表均高于國家標準要求。
5.項目的主要組成（詳細配置見分項試驗表）
■變壓器綜合特性試驗系統。
■交流及感應耐壓試驗系統。
■試驗室常用儀器儀表.
■采用分布式方案的好處是既方便試驗人員操作,也便于安裝調試,可提高臺體的可靠性。
該系統采用計算機程控操作，計算機通過發出指令，控制臺所有各種檔位自動切換到位，自動升壓，電壓到達設置的試驗電壓或電流時，鎖定試驗數據，關閉試驗系統。

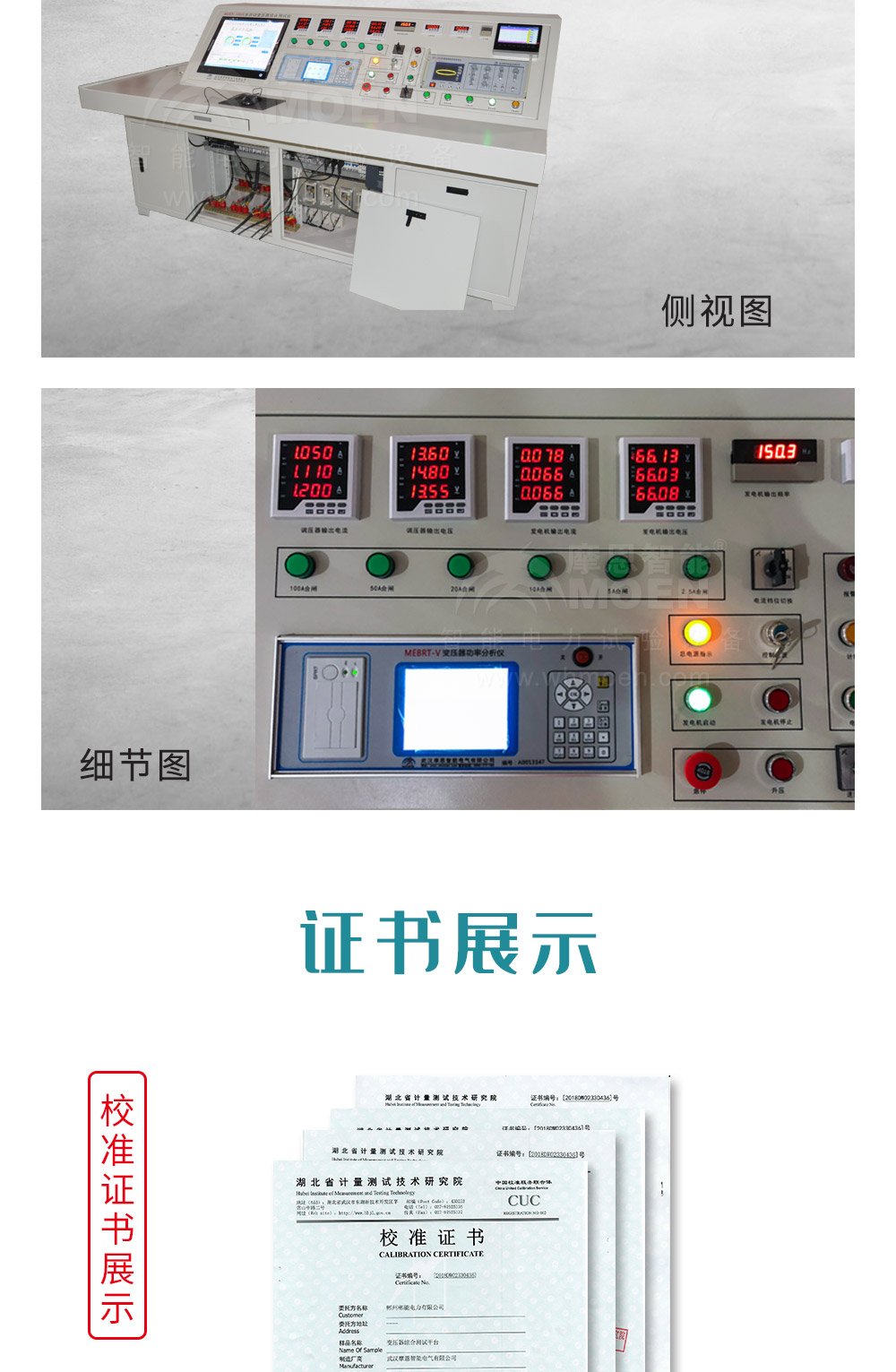

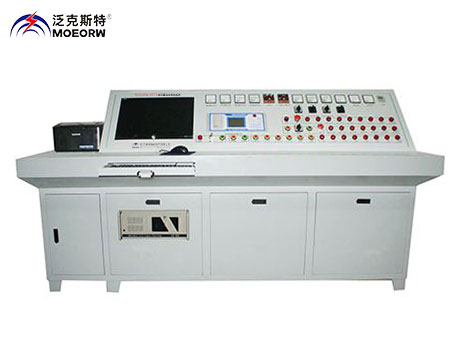

   變壓器綜合測試系統詳情圖

◆變壓器綜合測試系統技術參數

序號		產品名稱		規格	數量
第一部分：主控制臺體及電源設備
01	全自動變壓器綜合性能試驗系統			MOEORW		壹臺
	低壓測試輔助控制柜			MOEORW-I		壹臺
	高壓互感器計量柜			MOEORW-II		壹套
	補償電容柜			MOEORW-III		叁套
	三相中間變壓器			MOEORW-400kVA/10kV,/6kV/3kV/0.4kV		壹臺
	三相感應式調壓器			MOEORW-400kVA/10-650V		壹臺
	工控機			工業計算機		壹臺
	激光打印機			聯想		壹臺
	系統軟件			MOEORW-3.0		壹套
	顯示屏			21寸		壹臺
第二部分：變壓器特性試驗
02	變壓器空載負載特性測試儀			MOEORW-105	壹臺
	標準高壓電流互感器			600-5A/1A 0.1級，工作電壓：22kV	叁臺
	標準高壓電壓互感器			20kV，10kV，3kV/0.1kV 0.1級	叁臺
	三相電容			3300kvar 3.15kV	壹套
第三部分：工頻耐壓試驗
03	交流耐壓試驗變壓器			MOEORW-150kVA/100kV	壹臺
	交直流分壓器			MOEORW-100kV	壹套
第四部分：感應耐壓（倍頻耐壓）試驗
04	三相倍頻發電機組		MOEORW-200kVA/20-800V			壹臺
第五部分：局部放電試驗
05	局部放電檢測儀（武漢晉源）			MOEORW-2010	壹臺
	校正脈沖發生器			MOEORW-10	壹只
	檢測阻抗				叁只
	電源隔離濾波器			MOEORW-100kVA	壹臺
	耦合電容器			MOEORW-60kV/1000pF	叁臺
	屏蔽室			875	壹套
第六部分：溫升試驗
06	多通道溫度記錄儀			MOEORW 9008	壹臺
第七部分：聲級試驗
07	噪聲儀			AS824	壹臺
第八部分：溫濕度校驗
08	數字溫濕度計			MOEORW-1	壹?jí)K
第九部分：直流電阻試驗
09	直流電阻測試儀			MOEORW-20A	壹臺
第十部分：變比聯結組別及有載分接開關試驗
10	全自動變比組別測試儀			MOEORW-III	壹臺
第十一部分：絕緣電阻、吸收比、極化指數試驗
11	智能數顯絕緣電阻測試儀			MOEORW-5000	一臺
第十二部分：變壓器雷電沖擊試驗
12	沖擊電壓發生器			MOEORW-400kV/30kj	壹臺
第十三部分：現場設備連接電纜及附件
13	主控臺到輔助控制柜之間的控制電纜			40芯 660V	壹套
	高壓互感器柜到被試品之間的測試線、鉗			120mm2 22kV	壹套
	輔助控制柜到調壓器之間的輸入、輸出連線			240mm2 660V	壹套
	輔助控制柜到倍頻發電機組之間的連接線			35mm2 1200V	壹套
	輔助控制柜到三相中間變壓器之間的輸入連接線			240mm2 660V
	高壓互感器柜到三相中間變壓器輸出之間的連線			120mm2 22kV、11kV、3kV	壹套
	高壓互感器柜到補償電容柜之間的連線			3kV 90mm2	壹套
	高壓互感器柜到輔助控制柜之間的連線			660V	壹套
第十四部分：備品備件
14	大電流測試鉗			200A	6把
	試驗警燈、警鈴				壹套
	儀器配套的保險管				壹套
	儀器配套的打印紙				壹套
	控制按鈕				壹盒
	指示燈				壹盒
