MEZN-ZS30
直流系統瞬時接地記錄儀
概述
目前，在變電站直流電源系統運行過程中，時常會出現短時接地故障，即瞬時接地故障，從而影響變電站直流電源系統的正常工作。為了保證變電站直流電源系統的可靠工作，檢修工作人員很有必要及時的發現和檢測出存在故障隱患的支路。但是，由于發生故障的時間太短，現有的檢測方法基本上都是依賴人工操作、蹲守，而且大部分在線絕緣監測裝置可能監測不到故障的發生，更談不上對發生瞬時接地故障支路的判斷以及定位。因此，這樣不僅會增加工作人員的工作負擔，而且效率低。另外，現有的檢測方法沒法排查故障隱患。
我公司研制出了直流系統瞬間接地故障錄記錄儀。該裝置能夠?qū)χ绷飨到y(tǒng)進行實時監測，特別是能夠?qū)ο到y(tǒng)中存在的瞬間接地故障進行監測，同時，還能夠?qū)χ返乃矔r接地故障進行實時監測和故障錄波，填補了直流系統瞬間接地沒有裝置監測查找的空白，為運維人員提供了強有力的工具。

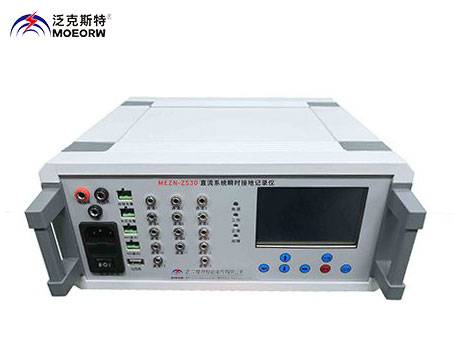

MEZN-ZS30 直流系統瞬時接地記錄儀系統結構組成
該瞬時接地故障記錄裝置為便攜式設備，采用一體式設計，所有數據都由主機進行處理，能夠?qū)崿F(xiàn)監測直流系統正負對地電壓的同時，還能夠zui多接入14個支路進行監測，該裝置主要由主系統和支路漏電流采集模塊構成，支路漏電流采集模塊為獨立的，每個都外接一個漏電流采集器。
MEZN-ZS30 直流系統瞬時接地記錄儀系統功能及特點
系統功能
瞬時接地記錄裝置具有如下功能
1.多種工作模式
瞬時接地故障記錄裝置具備三種工作模式：電壓平穩模式、電壓波動模式以及純通道模式，用戶可根據不同情況自行進行切換；
2.故障錄波功能
裝置對直流系統進行實時監測，當監測到對地電壓產生波動時，對該波動進行記錄，同樣的，檢測到支路漏電流產生后對漏電流進行記錄，并以波形的形式顯示在主機上；
3.支路漏電流波形監測功能
裝置能夠?qū)χ返穆╇娏鬟M行實時監測，并能夠在主機上面查看支路漏電流實時的波形曲線；
4.故障信息錄波存儲功能
裝置對直流系統進行實時監測，發生故障后對故障信息進行保存，歷史記錄查看時以波形的方式顯示，同時顯示系統正對地電壓波形以及故障支路漏電流波形，方便用戶進行參考判斷；
5.單次時間設定功能
通過對單次時間進行設定，當發生瞬時接地故障后，設定時間開始倒計時，在這段時間內，當同支路再次發生瞬時接地故障，則不進行記錄，在這段時間內發生的多次瞬時接地故障只記為一次；
6.干接點告警功能
裝置配備有兩個干接點，一個為失壓告警，一個為故障告警，用戶可使用這兩告警接點進行瞬時接地的遠程監測；
7.告警門限設定功能
裝置能夠?qū)Ω婢T限進行自行設定，可設定的有裝置的對地壓差門限和漏電流門限值；
8.數據上傳功能
裝置可通過RS485接口把實時監測到的數據上傳至上位機，同樣通過該功能可實現遠程監測；
MEZN-ZS30 直流系統瞬時接地記錄儀系統特點
1.高性能硬件
<1>整個系統采用工業級芯片和元器件進行設計和生產。
主機為高速32位工控CPU，系統總處理能力隨接入漏電流采集器數量動態調整，zui多可支持14個漏電流采集器同步運行。
<2>系統母線對地電壓以及支路漏電流采集器采用高速12位AD模塊進行模擬信號轉換為數字信號。
2.儀器構架
<1>系統采用了獨有的DADC構架，將現場工程實施的靈活性，系統擴展的靈活性和強大的處理能力相結合。
<2>DADC構架可根據用戶需要靈活配置漏電流采集器，節省了成本，并能靈活的進行系統升級。
<3>DADC構架將高速，高精度的AD采樣和大負荷的運算量平衡的分配到每個漏電流采集通道，是運行高效而復雜的SynSystem智能算法的基礎平臺。
3智慧型軟件
數字信號增強DSE技術，基于FIR數字信號處理方法對海量AD采樣數據進行濾波，篩選和增強，保證了母線對地電壓以及支路漏電流的測試精度。
4人性化界面
<1>人性化的界面設計，裝置采用4.0寸真彩液晶屏做為人機交互界面的核心，使用舒適，操作方便快捷；
<2>多頁面設計方式，各頁面切換快速方便，信息查看簡潔直觀。
5高安全性
所有接入的漏電流采集器都不會接入直流系統，不會對系統造成影響；
6高可靠性
軟件和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
MEZN-ZS30 直流系統瞬時接地記錄儀主要技術指標
1.適用直流系統電壓等級： 48V，110V，220V或用戶指定電壓等級
2.母線對地電壓測量范圍：0—300V，誤差：±2%
3.監測回路：不少于14條
4.瞬時接地監測：漏電流≥100uA，接地時間＞100ms
5.任何接地電阻情況下電壓偏差可設定為瞬時接地故障門限，記錄接地波形
6.同一支路多次瞬間接地時間段可設定，在該設定時間范圍內，該支路多次瞬時接地記為一次
7.彩屏顯示
8.裝置配備大容量掉電保存單元，數據保存不小于1000條，數據可通過USB導出至上位機
9.查找瞬時接地時不停電、不解線，對系統不會產生任何影響
10. 裝置工作模式：“電壓平穩模式”、“電壓波動模式”、“純通道模式”可選
