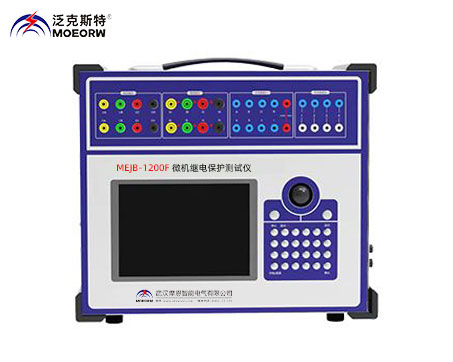

MEJB-1200F微機繼電保護測試儀(6U+6I）

參考標準：GB7261-2008,DL/T624-2010

產品別稱：微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀。

產品特性：
※交流電流輸出：6路，每路30A / 450VA 六相并聯180A;
※直流電流輸出：6路，每路±10A/200VA；
※輸出頻率：0~1000Hz；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

微機繼電保護測試儀

(6U+6I）產品用途
MEJB-1200F微機繼電保護測試儀(6U+6I）可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

◆微機繼電保護測試儀(6U+6I）產品特點
1.電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3.新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出設有一路110V 及 220V專用可調直流電源輸出。
7.接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8.完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

◆微機繼電保護測試儀(6U+6I）功能特點

繼電器試驗：

繼電保護類型	測試項目	建議試驗的模塊	備注
信號繼電器	相應的測試項目	直流試驗 交直流試驗	若是要求交、直流混合輸入的中間繼電器，請?jiān)?/span>“交直流試驗”模塊中測試額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試
時間繼電器
中間繼電器
重合閘繼電器
其它直流電壓、電流繼電器
電流繼電器	相應的測試項目	交流試驗	可在“交流試驗”專門的序分量模塊中測試序分量繼電器也可在“I－t特性”模塊中測試反時限繼電器
過（欠）電壓繼電器
序分量繼電器
同步檢查（或相位比較）繼電器
反時限電流繼電器
差動繼電器	直流助磁特性	差動繼電器、差動諧波、交直流試驗、諧波試驗	試驗時請參考說明書中的“附錄5”正確接線
	諧波制動特性
	比例制動特性	差動繼電器、交流試驗
功率（方向）繼電器	相應的測試項目	功率方向及阻抗、交流試驗	測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界
阻抗繼電器
同期繼電器	相應的測試項目	同期試驗、交流試驗	“同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出
頻率繼電器	相應的測試項目	頻率及高低周	單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

微機保護試驗：

	繼電保護類型	測試項目	建議試驗的模塊	備注
線路保護	多段過流	相應的測試項目	交流試驗	只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊
	過（欠）電壓
	序分量電壓電流
	頻率裝置
	功率方向保護
	重合閘及轉換性故障	相應的測試項目	整組試驗、線路保護、狀態系列、6-35KV線路保護綜合測試	要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，測試儀是用Ua代替Ux進行試驗
	距離和零序	距離和零序定值校驗	距離和零序、線路保護、整組試驗、交流試驗	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值
	距離和零序	阻抗特性	阻抗特性	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值
	工頻變化量距離	定值校驗	距離和零序、線路保護	應設置故障電流足夠大，比如10~15A（當為5A制CT時）
	復合電壓閉鎖（方向）過流	過流、低壓、負序電壓、靈敏角等	交流試驗、6-35KV線路保護綜合測試	有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線
	低周、低壓減載裝置	相應的測試項目	頻率及高低周、6-35KV線路保護綜合測試	若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點
發 變組保護	差動保護	比例制動特性	差動保護、差動定值、交流試驗	發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡系數均為1的變壓器保護 “差動保護”注重曲線特性搜索，而“差動定值”模塊注重差動定值測試，二者結合，能全面測試差動保護
	差動保護	諧波制動特性	差動保護、差動定值、諧波試驗
	失磁保護	相應的測試項目	交流試驗	試驗時應注意輸出的電壓電流的夾角
	勵磁保護	相應的測試項目	交流試驗	試驗時應注意輸出的電壓電流的夾角
	復合電壓閉鎖（方向）過流（后備）	相應的測試項目	請參見上文“線路保護”部分	請參見上文“線路保護”部分

其

它

保

護

自動準同期裝置

相應的測試項目

同期試驗

做自動調整試驗時，測試各開入量必須按說明書要求接線

母線差動保護

相應的測試項目

交流試驗

請參見附錄6中“南瑞部分保護”有關BP-2B和RCS-915的說明

光纖線路差動保護

試驗前先確定裝置是否形成“自環”，若是，則保護的動作值應等于其整定值的一半

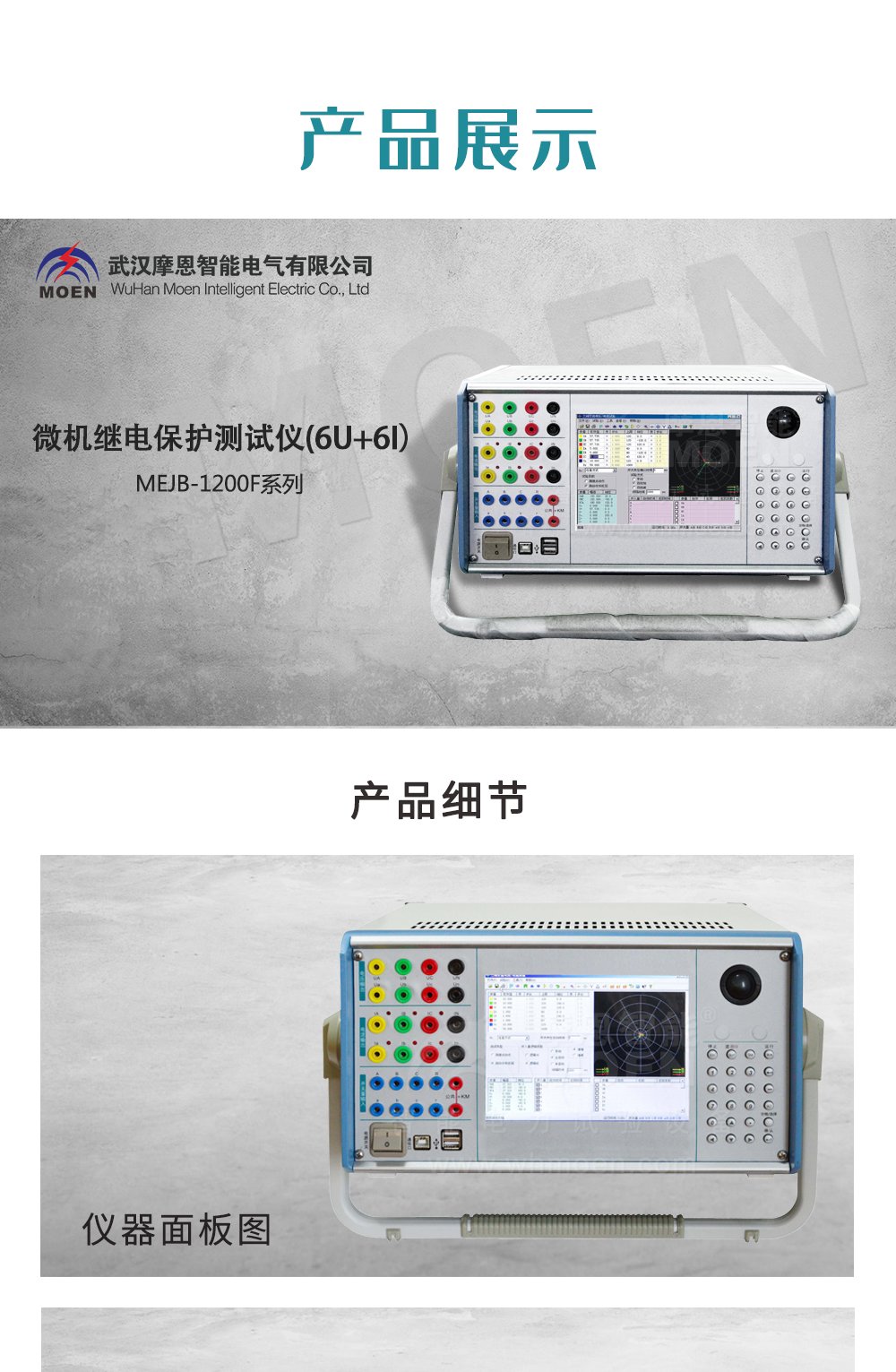

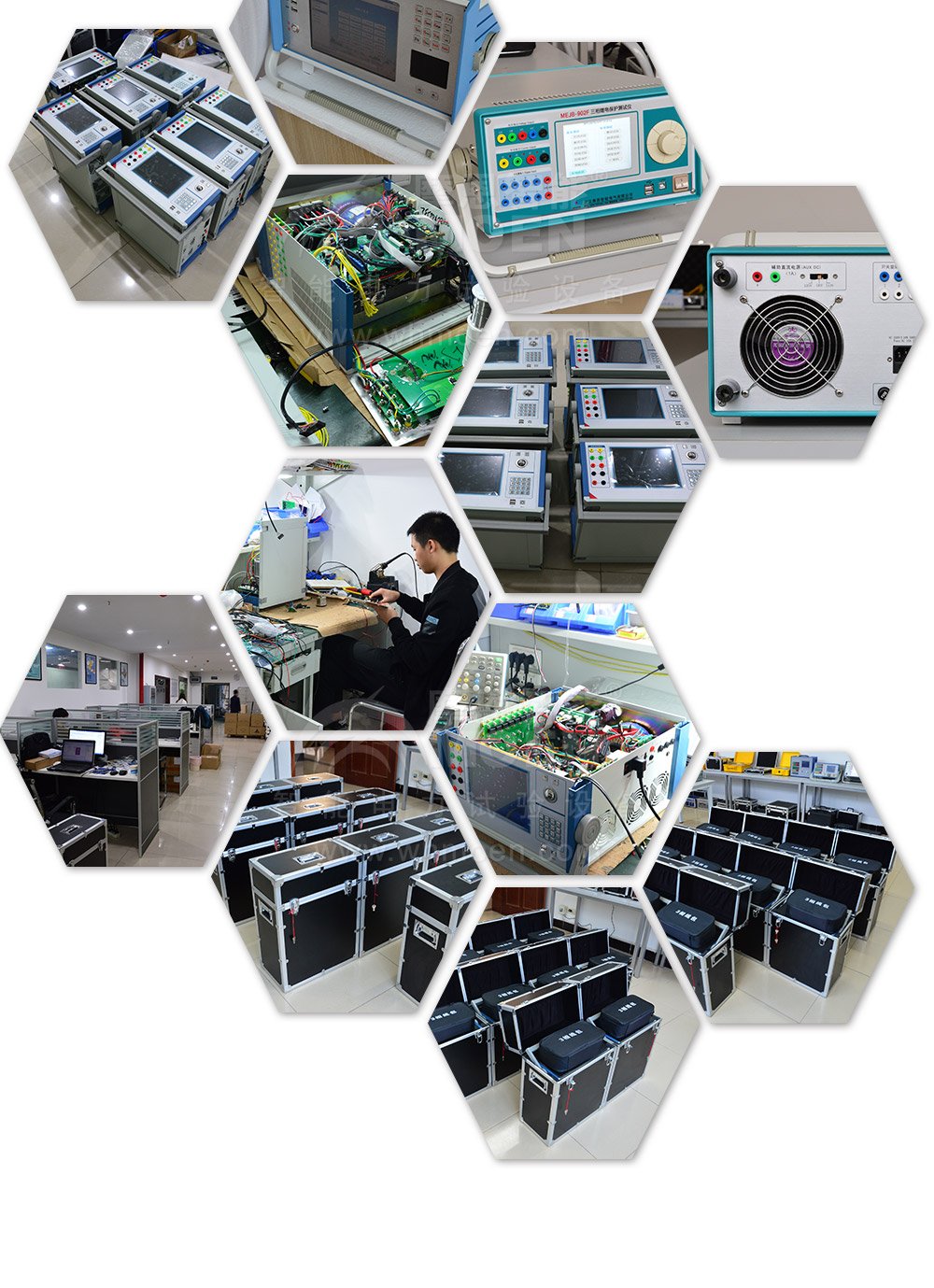

微機繼電保護測試儀產品展示微機繼電保護測試儀細節圖微機繼電保護測試儀證書微機繼電保護測試儀質量管理微機繼電保護測試儀案例

◆微機繼電保護測試儀(6U+6I）技術參數
?交流電流輸出：6路，每路30A / 450VA 六相并聯180A
?交流電壓輸出：6路，每路120V / 80VA 線電壓240V
?輸出精度：0.2%
?直流電流輸出：6路，每路±10A/200VA
?直流電壓輸出：6路，每路±160V/70VA
?輸出精度：0.5%
?相位：0~360°
?相位精度：＜0.5°
?輸出頻率：0~1000Hz
?頻率精度：＜0.01Hz
?疊加諧波：0~20次
?開入量：8路
?開出量：4對
?獨立直流：DC110/220V，額定電流1.5A
?尺寸：360mm*200mm*400mm
?重量：21kg
