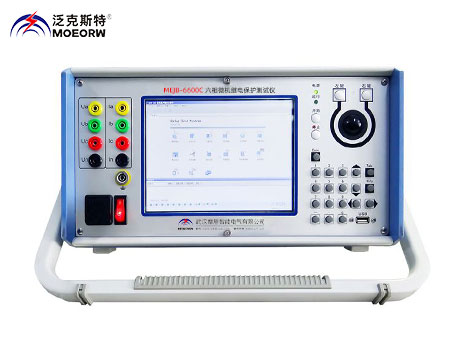

MEJB-6600C六相微機繼電保護測試儀

參考標準：GB7261-2008,DL/T624-2010

產品別稱：六相微機繼電保護測試儀、微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀。

產品特性：
※直流電流源:3/6×20A，分辨率：1mA，更大輸出功率：300VA/相＜100μs;
※輸出頻率:0~1000Hz，分辨率：1mHz；
※輸出諧波:直流分量，2~20次諧波；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

六相微機繼電保護測試儀

用途
MOEORW-6600C六相微機繼電保護測試儀一體化設計測試儀，六相微機繼電保護測試儀內置工控機和嵌入式WinXP操作系統，測試儀人機對話、顯示及所有操作通過嵌入機一體化即可完成，不必外接PC機，廣泛應用于發電廠、變電站、保護生產廠家、電氣化鐵路、電力培訓院校。

◆六相微機繼電保護測試儀產品功能
?電流電壓測試：提供手動調節、自動遞變、任意控制多種調節方式；提供向量圖、相分量、相間量、序分量多種呈現方式，自動轉換運算；
?狀態序列測試：支持短路計算，提供多種狀態切換方式組合；
?定值校驗測試：支持零序、負序、過流/速斷、距離、工頻變化量等分段定值連續測試；
?差動保護測試：可對變壓器、母差、發電機、發變組的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描；
?諧波疊加測試：可疊加直流分量、2~20次諧波，支持諧波手動調節和自動遞變輸出測試；
?低周減載測試：可對動作值/時間、df/dt滑差閉鎖值、dv/dt滑差閉鎖值、低電壓/電流閉鎖值進行測試；
?同期試驗測試：可對動作值/時間、導前角/時間、調壓/調頻脈寬、電氣零點等進行測試；
?系統振蕩測試：可模擬旋轉/搖擺振蕩，可模擬加/減速失步，可模擬疊加故障進行測試；
?整組聯動測試：可對保護出口、重合、加速出口時間進行測試，可設置故障轉換及轉換時刻；
?阻抗特性測試：可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描，包括圓特性、四邊形特性、平行四邊形特性等；
?時間特性測試：可對i-t、v-t、f-t、v*/f*-t等一般反時限、非常反時限、超反時限可視化動態圖形掃描；
?故障回放測試：支持對Comtrade格式錄波文件進行自定義回放測試；
?鐵路牽引變差動保護測試：可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線（斜率、拐點）、諧波制動系數進行定值驗證或可視化動態圖形掃描，支持Y/△-11變壓器、Y/V接線阻抗匹配平衡變壓器、Y/A接線阻抗匹配平衡變壓器、SCOTT接線變壓器、單相V/V變壓器、三相V/V變壓器、單相變壓器等；

◆六相微機繼電保護測試儀產品特點
?4/6路電壓（0~125V AC）、3/6電流（0~30A AC）同時輸出（型號不同，輸出路數不同），且幅值、相位、頻率完全獨立調節；
?采用PowerPC+FPGA平臺設計，運算速度快，傳輸頻帶寬，12路通道同時疊加10個諧波分量的情況下，仍能保持每周波1000點的輸出能，具有更好的暫態響應速度和幅頻特性；
?六相微機繼電保護測試儀采用新型開關電源模塊結合高保真模塊式線性功放，既保證小信號精度高，波形精致平滑，又保持儀器輕巧，攜帶方便；
?測試功能全面，提供遞變、狀態序列、定值校驗（過流、零序、距離等）、差動保護、低周減載、同期、系統振蕩、整組試驗、工頻變化量、2~20次諧波試驗等測試功能，人機交互界面友好，自動生成試驗報告，可導出Word保存編輯；
?提供短路故障模型自動計算、合閘角控制、非周期分量衰減時間常數等功能；
?提供各類阻抗邊界搜索、反時限特性搜索、主變/母差/發電機/發變組差動比例曲線搜索、鐵路牽引變差動比例曲線搜索等可視化動態圖型測試功能，軟件對掃描程序進行優化，耗時短，精度高；
?內置GPS模塊，可實現雙機同步測試，可進行光纖縱聯差動保護試驗；
?內置輔助直流輸出，110V/220V可切換，可為保護裝置供電；
?內置工控機，可單機操作或外聯PC操作，操作軟件一致；
?散熱結構設計合理，硬件保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能

◆六相微機繼電保護測試儀技術參數

交流電壓源	4/6×125V，分辨率：1mV，更大輸出功率：60VA/相	精度：0.1%
交流電流源	3/6×30A，分辨率：1mA，更大輸出功率：450VA/相	精度：0.1%
直流電壓源	4/6×175V，分辨率：1mV，更大輸出功率：75VA/相	精度：0.5%
直流電流源	3/6×20A，分辨率：1mA，更大輸出功率：300VA/相	精度：0.5%
輸出頻率	0~1000Hz，分辨率：1mHz	精度：0.001Hz
輸出相位	0~359.999°，分辨率：0.001°	精度：0.2°
輸出諧波	直流分量，2~20次諧波
電流、電壓同步性		＜20μs
輔助直流輸出	110V/220V DC，可切換
同步接口	內置GPS；	精度：<1μs
電以太網口	1個，RJ-45，100Mbits/s
開關量輸入	8路，10-250VDC或空接點，自動識別，無極性
開關量輸出	8路，空接點/快速開出，交直流開斷能力：0.5A，250V	快速開出時間：<10μs
屏幕	8.4’ LED，1024×768
供電電源	AC：220V±15%，頻率：50Hz±10Hz
體積	360 ×200 ×415 （mm）	重量：13.5~15.0Kg

◆六相微機繼電保護測試儀產品選型

	MOEORW-6300-13D	MOEORW-6300-34D	MOEORW-6300-66D
電流源輸出	● 1×（0~90A）	● 3×（0~30A）	● 6×（0~30A）
電壓源輸出	● 3×（0~125V）	● 4×（0~125V）	● 6×（0~125V）
開關量輸出	● 8對	● 8對	● 8對
開關量輸入	● 8對	● 8對	● 8對
輔助直流輸出	● 1路	● 1路	● 1路
