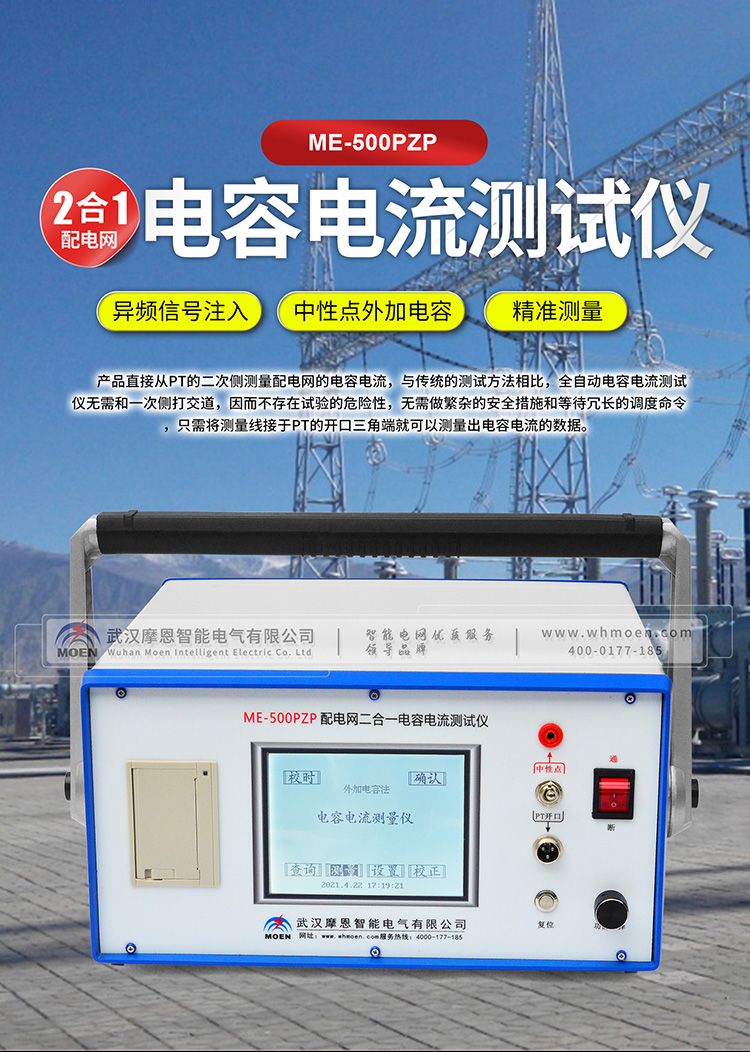

ME-500PZ配電網電容電流測試儀

執行標準：DL/T840-2003、HZDQ-833

產品別稱：配電網電容電流測試儀、電容電橋測試儀，智能電容電感測試儀，電容測試儀、全自動電容電橋測試儀

產品特性：
※準確測量配電網的對地電容值;
※對配網的電容電流進行測量以決定是否安裝消弧線圈；

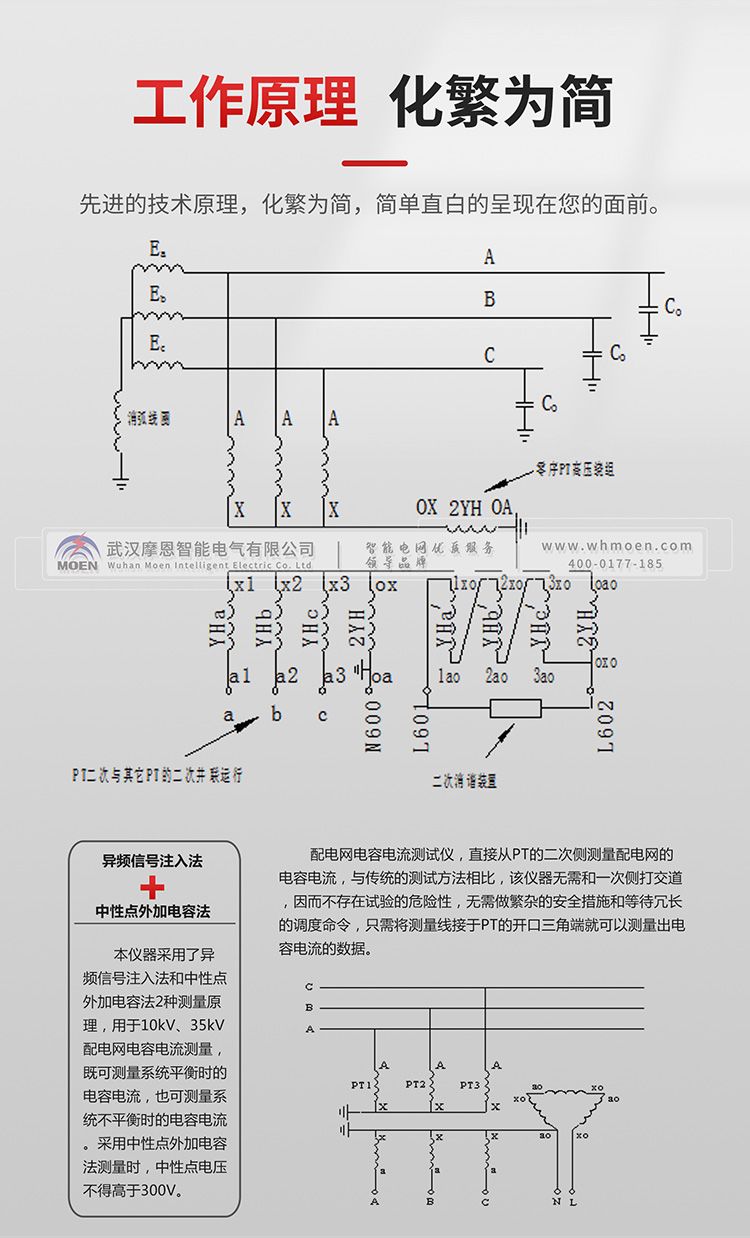

※采用中性點電容法測量配網電容電流；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

配電網電容電流測試儀

產品用途
我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以決定是否安裝消弧線圈。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場zui受歡迎和使用較頻繁的還是使用中性點電容法。

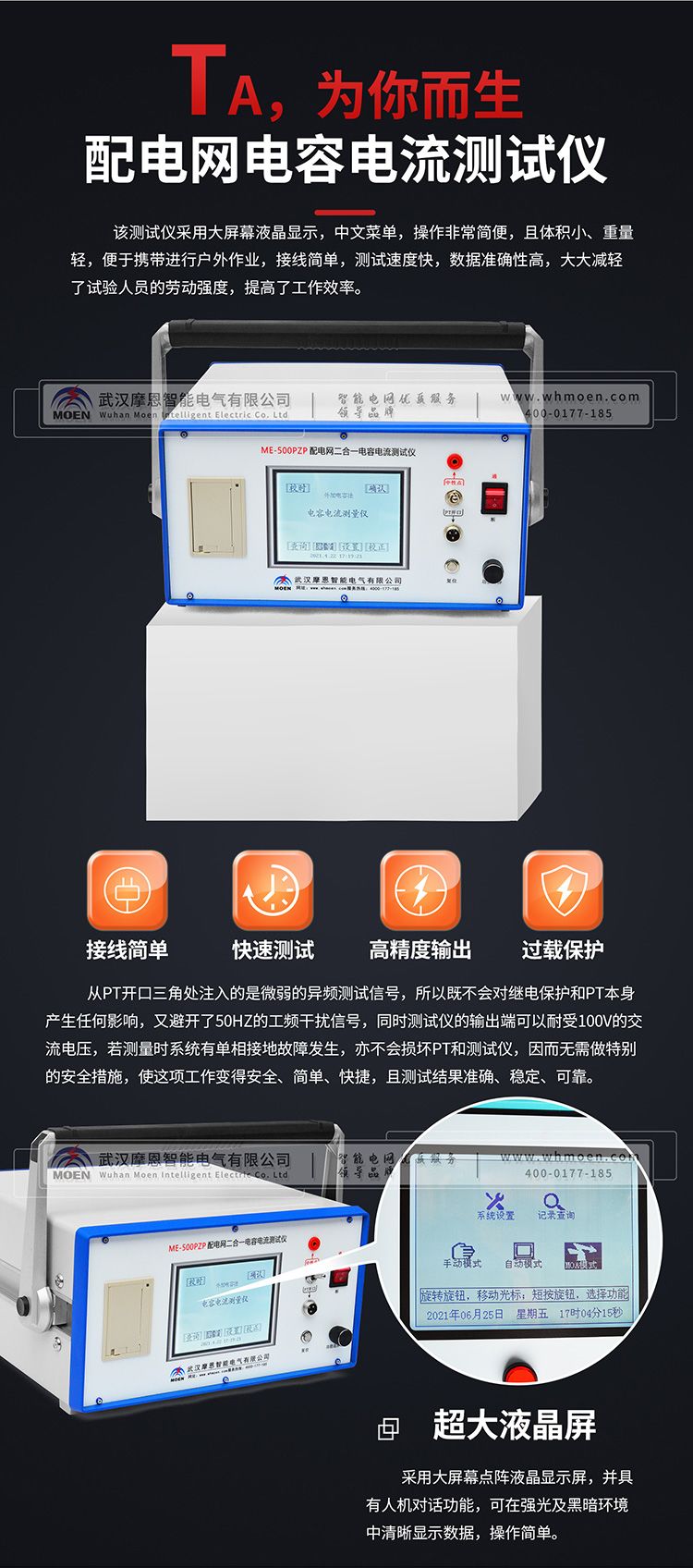

ME-500PZ配電網電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，配電網電容電流測試儀使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。

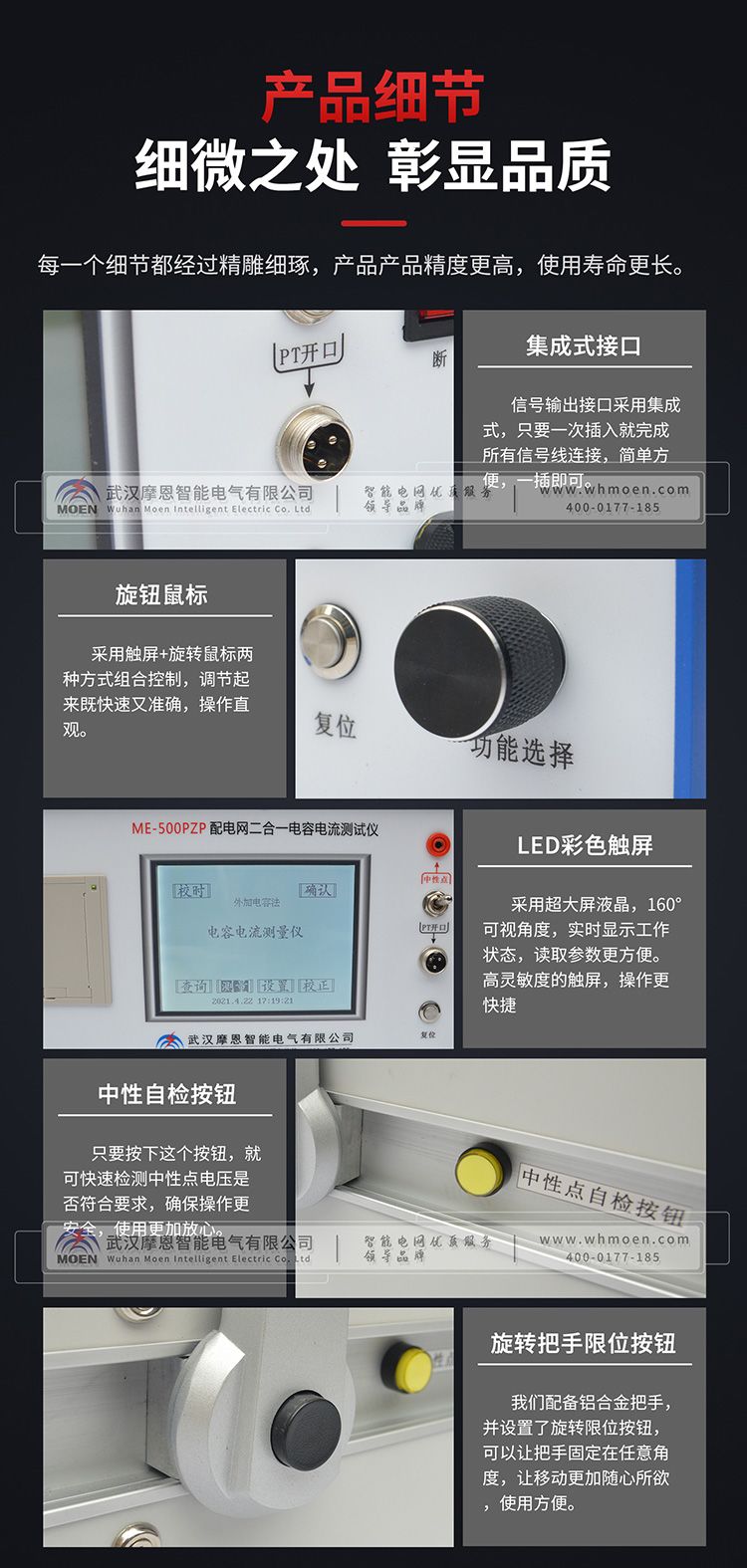

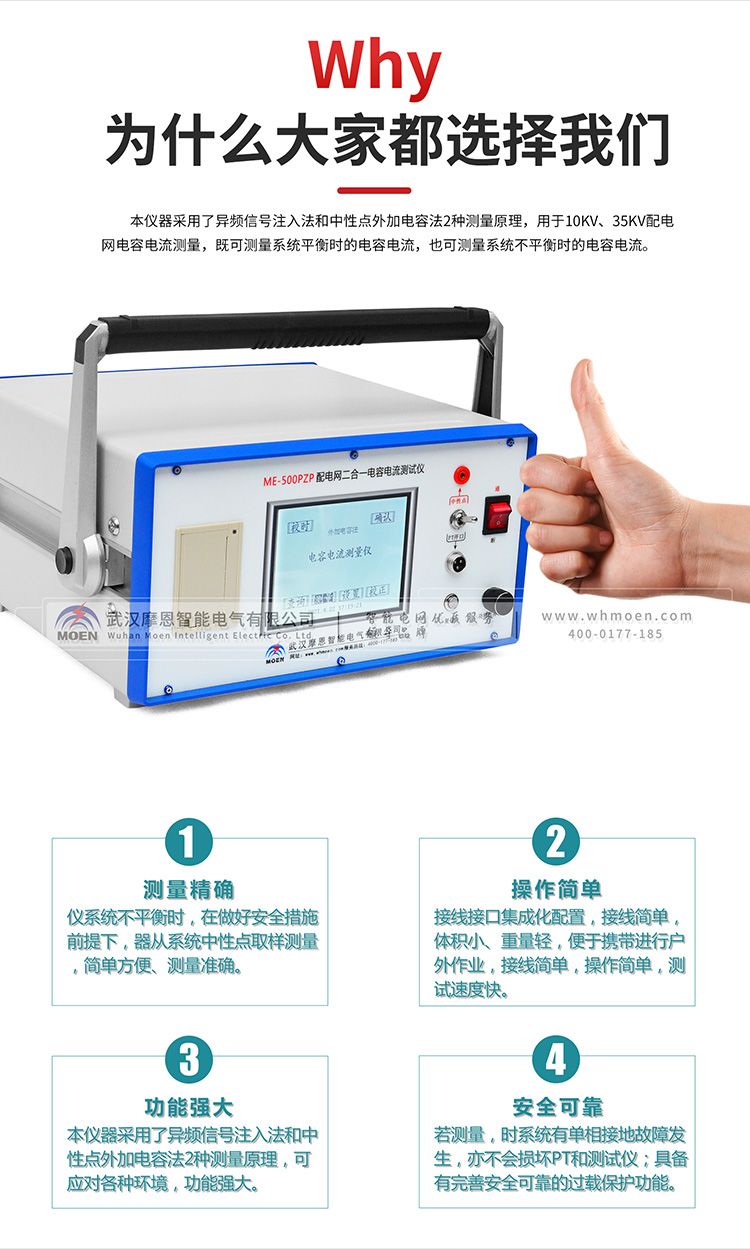

配電網電容電流測試儀詳情圖

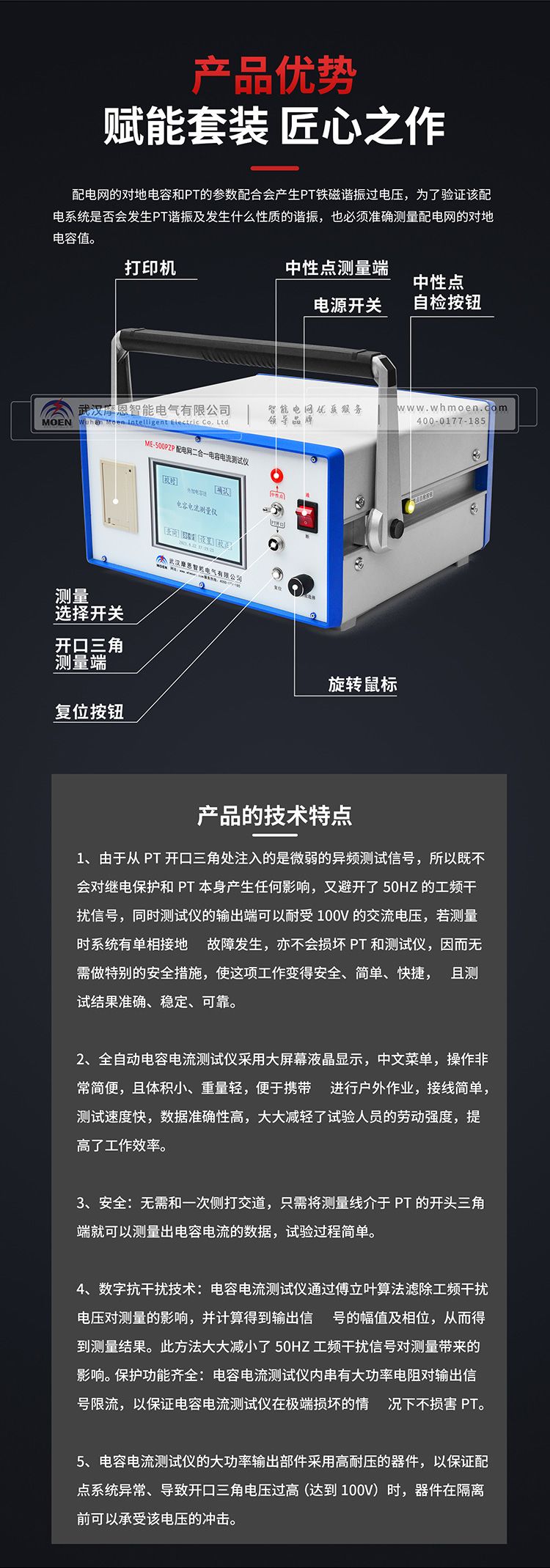

配電網電容電流測試儀產品優勢

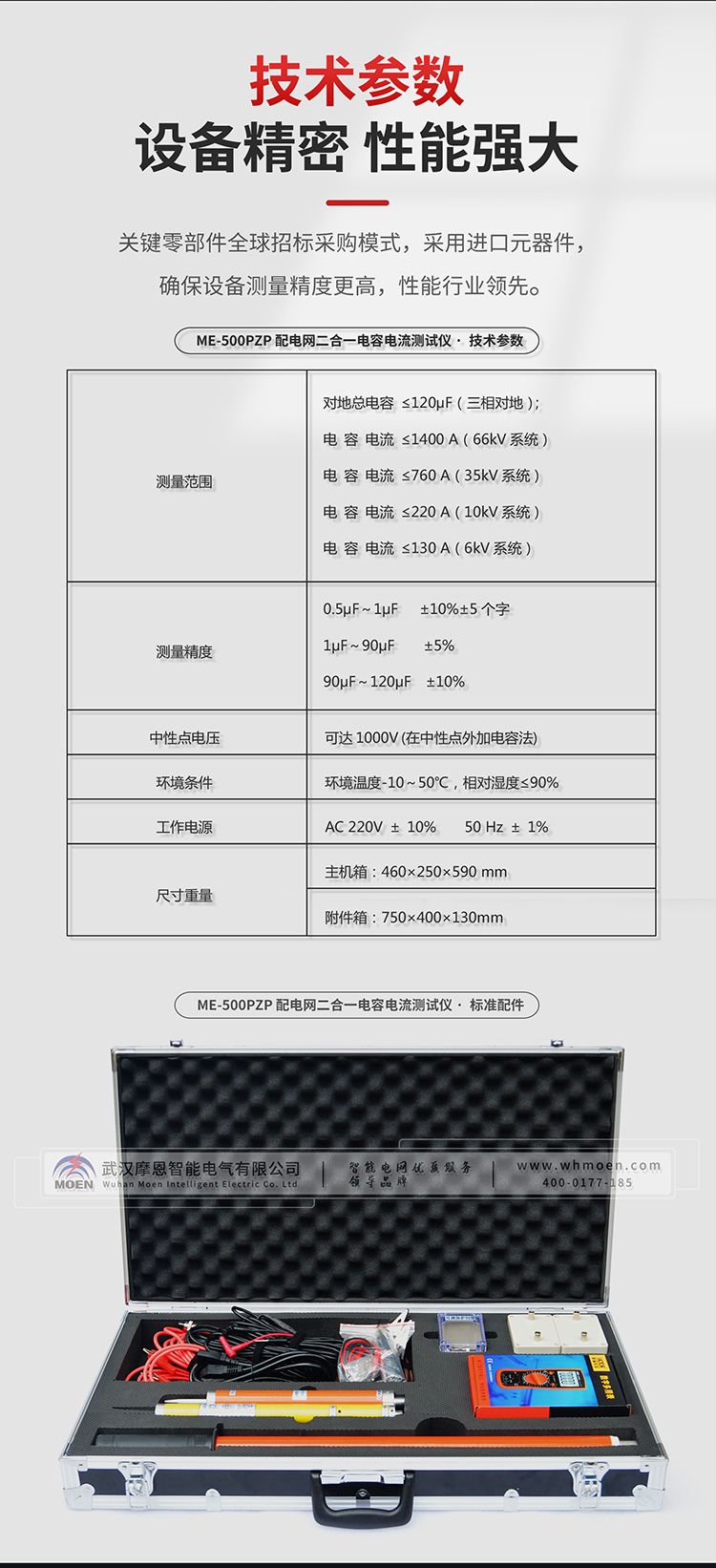

◆ME-500PZ配電網電容電流測試儀技術參數：

測量范圍	對地總電容 ≤120μF（三相對地）；電容電流 ≤1000 A（66kV系統）電容電流 ≤700 A（35kV系統）電容電流 ≤200 A（10kV系統）電容電流 ≤100 A（6kV系統）
測量精度	±10%±5個字 0.5μF～1μF ±5% 1μF～90μF ±10% 90μF～120μF
電流測量精度	±10% 電容電流<10A ±5% 電容電流10A-500A ±10% 電容電流500A-1000A
環境溫度	-10～50℃
相對濕度	≤90%
工作電源	AC 220V ± 10% 50 Hz ± 1%
外形尺寸	310× 300×170 mm
儀器重量	10kg
