多功能電能表校驗裝置廠家

來源：djkluv.com 更新時間：2019-12-03

多功能電能表校驗裝置廠家簡介
武漢摩恩提供多功能電能表校驗裝置廠家價格、多功能電能表校驗裝置廠家報價，產品選型，技術支持，采用了數字電子技術、模擬電子線路和單片微型計算機等技術，該功率源以MCU單片機為核心，采用了數字合成、數字調頻、數字調幅、數字移相、脈寬調制等技術，克服了傳統線性放大器效率低、發熱嚴重、可靠性差等缺點，zui大特點是工作可靠性高、負載特性好，是新一代理想的多表位電能表校驗設備。

一、多功能電能表校驗裝置廠家主要特點：

本檢驗臺可使用自身面板鍵盤進行操作，也可用裝有配套軟件的電腦軟件進行操作，兩種操作方法都簡便易行。本檢驗臺的主要特點如下：
1.采用脈寬調制功率放大技術（也稱為數字功率放大技術），穩定度高、可靠性好，功率放大器轉換效率高于90%，；
2. 輸出電壓、電流軟件啟停；
3.電流輸出量程自動切換，電壓、電流輸出出現故障時自動檢測、報警并保護；
4. 穩定性好、可靠性高、負載特性好；
5.輸出功率大：電壓可輸出(200VA-1000VA)，電流可輸出(200VA-1000VA)；
6. 能同時校驗相同規格不同電能常數的電能表；
7.具有自動尋標記功能(方便潛動、啟動試驗)、具有光電頭集翻功能（選配）以提高校表工作效率；
8.臺體配有標準RS485通訊接口，在軟件的配合下可以對電表通訊口進行測試（用戶也可以根據我公司提供的二次開發手冊對其他功能進行二次開發，以適合用戶自己對電表的測試要求）；
9.配有Windows下的PC機操作管理軟件，校驗結果可存盤、可查詢、可打??；
10.提供開放的數據庫文件格式，以便誤差數據進行網絡級管理，為上一級管理系統調用；
11.整個裝置結構清晰、設計合理、外形美觀、配置靈活，有一體式和分體式兩種不同風格的結構可供選擇。

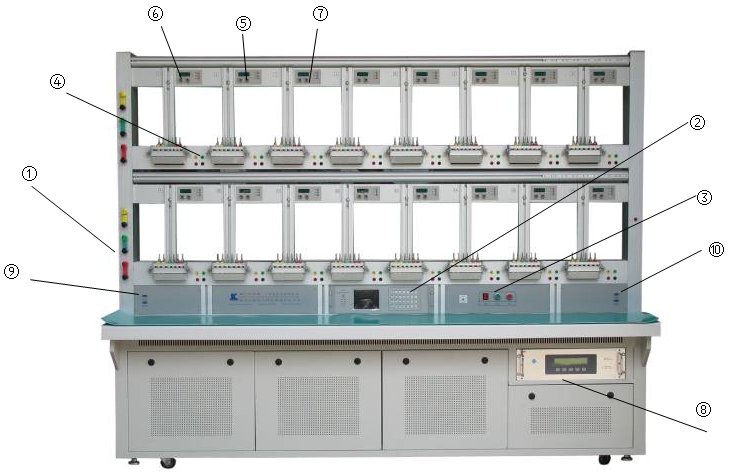

二、多功能電能表校驗裝置廠家結構及主要部件說明

多功能電能表校驗裝置廠家結構及主要部件說明

① 電流短接片 ② 面板操作鍵盤
③ 電源開關 ④ 電壓輸出端子
⑤ 誤差處理器 ⑥ 被檢表脈沖輸入口
⑦ 被檢表485接口 ⑧ 標準表
⑨ PC-232接口 ⑩ PC-485接口

三、多功能電能表校驗裝置廠家設備的主要技術指標
?8?4供電電源：220V ±10%，50Hz/60Hz；
zui大功耗：1800VA

虛負荷功率源指標
◆ 輸出電壓： 3x30V(AC) - 3x380V(AC)；
調節細度：當前量程的0.01%
?8?4輸出電流： 0.1A(AC)- 100A(AC)
調節細度：當前量程的0.01%;
◆ 移相范圍：0-360°；調節細度：0.1°;
?8?4電壓電流輸出頻率：45Hz-65Hz ;
調節細度:0.01 Hz;
◆ 正弦波輸出時波形的失真度：電壓，電流＜ 0.5%;
◆ 正弦波輸出時輸出時功率源的電壓、電流、功率穩定性：＜0.1% (180s);
◆ 負載特性：可驅動阻性負載，可驅動感性負載，可驅動容性(小于4uF) 負載；
?8?4輸出波形：可輸出正弦波；
可輸出 2-21次諧波，總含量應小于40% ；
可輸出奇次諧波；
可輸出次諧波；
?8?4輸出容量: 電壓源 zui大160VA
?8?4電流源 zui大650VA

標準電能表指標
?8?4供電電源：220V/240V ±10%，50Hz；zui大功耗：30VA
?8?4測量功能：電壓測量范圍 40V(AC)- 480V(AC)
(內部量程60/120/240/480)
電流測量范圍 0.001A(AC)- 100A(AC)
(內部量程.02/0.05/0.1/0.2/0.5/1/2/5/10/20/50/100)
?8?4準確度等級 ：0.05 或 0.1
有功電能測量準確度: 0.05% 0.1% (PF>0.5)
無功電能測量準確度: 0.1% 0.2% (PF>0.5)
?8?4預熱時間：30分鐘
?8?4工作環境：溫度 +5 ℃~ +40℃
相對濕度 <85%
無腐蝕性氣體

四、多功能電能表校驗裝置廠家功能描述
(1). 可以按照檢定規程JJG596要求，對電能表進行潛動、起動、基本誤差、標準偏差、24h變差等項目進行測試。
(2). 臺體具備自動捕捉黑標記功能，方便進行機械表的潛動、起動試驗。
(3). 可以同時檢定不同常數/不同等級的同類型/同電流規格的電能表。
(4). 每表位配備獨立誤差處理系統。
(5). 可以手動設置或自動按規程計算電表的起動/潛動試驗時間。
(6). 全量程自動切換電壓電流檔位。
(8). 可進行手動鍵盤測試，也可由計算機軟件全程控自動測試。
(9). 諧波影響試驗時 可設置（2-21）次諧波輸出，進行電表的諧波影響量試驗。
(10). 臺體具備電壓/電流過載自動保護報警功能，防止操作失誤引起的臺體受損。
(11). 可通過RS485通訊口和電表(具備485通訊口的電表)進行雙向通訊。
(12). 臺體使用MOEORW-1012時鐘測試儀（內置高精度時基標準）對電表進行秒信號 準確度的測試。（選配功能，根據需要選配）.
(13). 臺體配置有GPS衛星時鐘接收機,可對電表進行準確的授時操作。（選配功能，根據需要選配）

五、多功能電能表校驗裝置廠家裝置的工作流程及原理
本檢驗臺由精密數字式信號源、功率放大器、單片微型計算機、誤差處理器等模塊構成。各個單元在微型計算機的統一管理下，分工合作、構成一體。工作流程框圖見下頁。

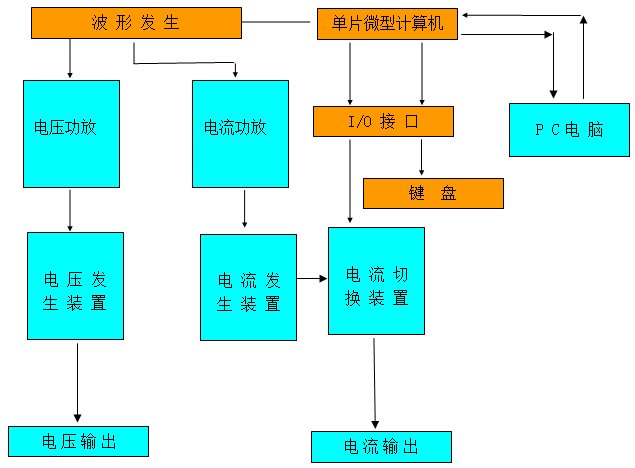

5．1 工作原理具體框圖如下：
多功能電能表校驗裝置廠家裝置的工作流程及原理

5．2 工作原理介紹
?8?5信號源及控制
信號源采用數字調頻、調幅、調相的數字合成正弦波技術，由CPU按要求將正弦波基波進行數字離散后存放于RAM中，頻率基準發生器通過計數器將存放于RAM中的正弦波數字量輸入至D/A轉換器，分別得到兩路相互間具有一定相位關系的數字合成正弦波，作為電壓、電流的信號輸入至功率放大器。
?8?5功率放大器
功率放大器采用了PWM功率放大技術，并設計了完善的電壓短路過載、電流開路過載及快速限流保護措施，確保功率放大器長期穩定可靠工作。
