高壓開關柜局部放電巡檢定位儀

來源：djkluv.com 更新時間：2019-12-03

高壓開關柜局部放電巡檢定位儀廠家簡介
武漢摩恩提供高壓開關柜局部放電巡檢定位儀廠家價格、高壓開關柜局部放電巡檢定位儀廠家報價，產品選型，技術支持，MEJFD-103 高壓開關柜局部放電巡檢定位儀用接收局放產生超聲波的信號來判斷局部放電的存在和位置，并結合實時顯示的圖像和數據，快速診斷局部放電狀況。該定位儀集成了暫態對地電壓、超聲波兩種檢測方式。

一、高壓開關柜局部放電巡檢定位儀廠家功能特點
● 超聲、TEV局放波形與黃、綠、紅三段警示值處于同一界面，國內首創。
● 以dBmV為單位，采用暫態地電壓（TEV）檢測局部放電的大??；
● 采用彩色的液晶屏，顯示效果更直觀，更友好；
● 增設耳機監聽方式，在超聲波模式下，可通過耳機實現對局放信號的實時監聽；
● 測試數據自動存儲，有利于測試記錄查閱以及測試數據后續分析；
● 使用方便，體積小，重量輕，便于攜帶。
二、高壓開關柜局部放電巡檢定位儀廠家技術指標
3.1 TEV 性能參數
1)傳感器：電容性；
2)測量范圍：-5～60dB，步長1dB；
3)分辯率： 1dB。
3.2 超聲波測量參數
1)測量范圍： -11dB～ 68 dB ，步長1dB；
2)分辯率： 1dB；
3)傳感器中心頻率：40kHz±1kHz；
4)傳感器直徑： 16mm。
3.3 儀器硬件指標
1)指示器：彩色背光 LCD；
2)顯示分辨率： 320X240；
3)橫向靈敏度：50us/Div ~2m s /Div；
4)垂直靈敏度：4uv/Div ~400uv/Div (超聲波)；
400uv/Div ~40mv/Div（TEV）；
5)觸發模式：Auto, Norm,Sign；
6)PC連接接口：USB連接；
7)充電方式：專用充電器；
8)數據存儲：支持SD卡存儲；
9)操作時間：完全充電后每套可使用4至5小時；
10)控制器：薄膜鍵盤；
11)連接器： 2.1mm 低壓直流充電器輸入；
3.5 mm 立體聲耳機插座；
1)外部超聲波傳感器輸入；
2)耳機：zui小 8 歐姆。
3.4 工作環境
1)工作溫度：-10～45 ℃；
2)濕度： 0 -90 % RH 無凝露；
3.5 尺寸
1)尺寸：主機 245*132*45 mm；拋物面直徑：275mm；
2)重量：1kg（主機） 0.5kg（傳感器）；
3.6 電池充電器
1)額定電壓： 90 ~ 264V AC；
2)頻率: 47 - 63Hz；
3)充電電壓：12V DC；
4)充電電流： 500 mA ；
5)完全充電所需時間: 5小時。
3.7 外接拋物線超聲波傳感器參數
1)傳感器中心頻率：40 kHz；
2)傳感器直徑：16mm；
3)拋物面反射器外直徑: 275mm；
4)拋物面反射器標準直徑: 250mm；
5)重量： 0.6 kg；
6)工作溫度： -10 - 50 ℃；
7)濕度： 0 -90 %相對濕度，無凝露。

三、高壓開關柜局部放電巡檢定位儀廠家定位儀介紹

高壓開關柜局部放電巡檢定位儀廠家示意圖

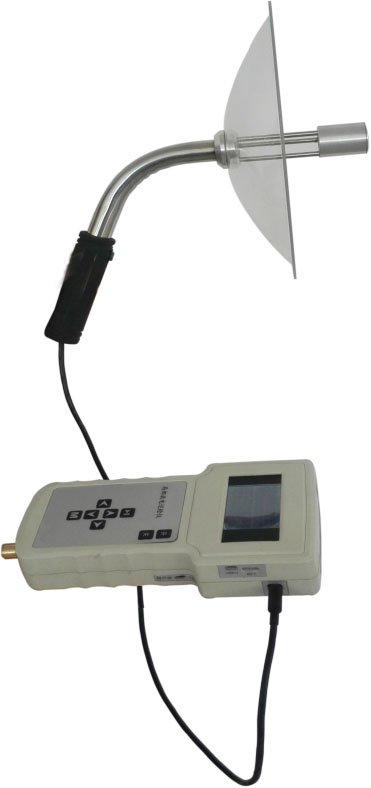

定位儀示意圖

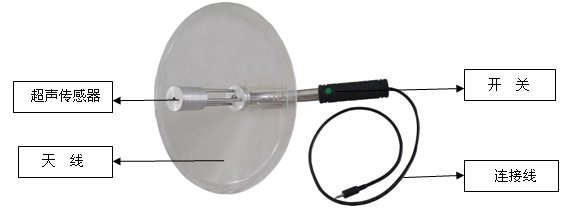

外置傳感器示意圖

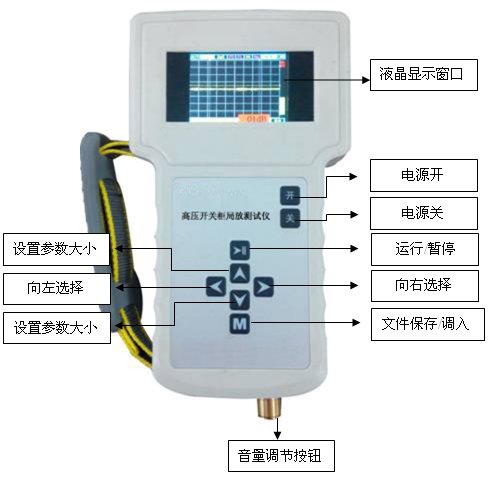

主機正面圖
四、高壓開關柜局部放電巡檢定位儀廠家安全注意事項
本定位儀用于檢測高壓和中壓（HV/MV）設備的局部放電狀況。如果在與高壓和中壓系統直接相連的設備上檢測出相當大的放電信號，應立即通知該設備的負責部門，及時進行處理。
?8?3使用局部放電定位儀的過程中，被試設備的金屬外箱體必須可靠接地。
?8?3測試過程中，試驗人員與高壓設備之間必須保持足夠的安全距離。
?8?3必須在主機關機狀態下，插拔外置傳感器連接線。
?8?3不要在定位儀通電之后立即進行測試。
?8?3當附近發生閃電時不得進行試驗。
?8?3存有爆炸性空氣環境，不可操作本定位儀。
?8?3測試過程中不得對定位儀進行任何機械、電氣等干擾。
?8?3不要對定位儀機械擠壓。使用中出現問題，不得擅自拆卸定位儀。
