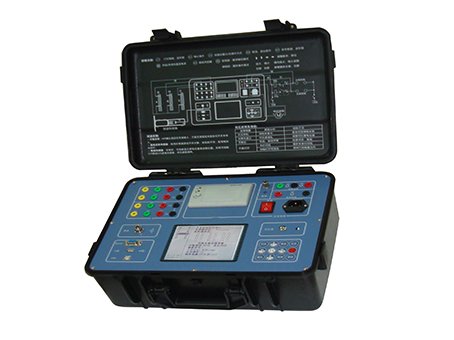

高壓開關綜合特性測試儀
功能特點
測試指標：可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。合、分閘時間、同期、彈跳時間、次數、自動重合閘、行程、速度、電流、動作電壓等各項數據、波形。
抗擾通道：可抵御550KV變電所現場靜電干擾！
位移通道：1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器。
精細測試： 嚴格按照中華人民共和國電力行業標準高電壓測試設備通用技術條件之第3部分： 高壓開關綜合測試儀 DL/T846.3—2004要求研制。10kHz高速采樣，時間分辨率0.1ms，測試時長高達9.9s。
操作電源：內置隔離型數字可調直流電源，帶短路保護功能，可設置電壓，指令各項分、合、重合閘操作及動作電壓試驗。
同步觸發：可響應電壓、電流、傳感器、斷口變化多種同步觸發方式。
操作界面：5.7″黑白液晶屏，菜單式操作，并在面板上增加了快捷設置按鍵。
速度定義：提供了常用的開關速度定義庫和可編輯速度定義庫兩種模式可供用戶自行選擇。
錄波功能：12路普通金屬觸頭通斷、線圈電流；行程、時間波形。
波形打?。簝?nèi)置58mm高速熱敏打印機，頂置面板安裝，數據表單、波形圖打印清晰。
數據通訊：可采用RS232或USB通訊，PC管理軟件實現數據、波形圖可上傳、測試。
SD卡存儲：大容量SD卡快速存儲、打開記錄，滿足100條測試數據及波形記錄。
U盤存儲：可將數據及波形文件快速存儲到U盤，直接用上位機軟件打開。
在線幫助：儀器內置豐富的接線、安裝、測試操作幫助。無說明書就能簡單使用。
高壓開關綜合特性測試儀技術指標
測試通道：時間斷口：金屬觸頭 12路 25V，限流50mA
位移傳感器：1路
時間測試：范圍：0～9.9s
誤差：±0.l%讀數±2個字
分辨率：0.1ms
行程測試：范圍：0～1000mm
準確度：±1%讀數±1個字
分辨率：0.1mm
速度特性: 范圍：0.01～20.00m/s
準確度：±1%讀數±1個字
分辨率：0.01m/s
圖形顯示：每路0.1ms的數值
直流電源：調整范圍：15～260V
zui大瞬時電流：20A
準確度: ±1%讀數±1個字
負載變化率：≤1%
同步觸發：電壓：15～260V
電流:0.1-20A
傳感器:位移變化
斷口：信號跳變
結構形式：型式：頂開便攜式
外形尺寸：380mm×262mm×120mm
主機重量：6kg
使用環境：環境溫度：-10℃～50℃
相對濕度：≤80% RH
工作電源：電壓：AC 220V±10%
頻率：50Hz±10%
安全性能：絕緣電阻：＞2MΩ
漏電流：＜3.5mA
介電強度：AC 1500V 50Hz，1min（電源進線對機殼）
高壓開關綜合特性測試儀測試方法
時間測試：（以外電源為例，也可用內電源、外同步方式）
請?jiān)O(shè)置試驗類型為時間測試；測試范圍確定時間長度、斷口數；操作電源選擇外電源；合分操作選擇方式，或測試界面中按分合鍵，觸發設置選擇觸發條件，按測試鍵進行。
時間速度測試：（以外同步例，也可用內電源、外電源方式）
請?jiān)O(shè)置試驗類型為時間、速度測試；測試范圍確定時間長度、zui大速度、斷口數；傳感器選擇標尺長度或不定標行程值；速度定義選擇類型；操作電源選擇外同步；合分操作選擇方式，或測試界面中按分合鍵，觸發設置選擇觸發條件，按測試鍵進行。
動作電壓：（必選內電源方式）
（1）自動方式：設置試驗類型為動作電壓；測試范圍確定斷口數；操作電源選擇內電源；動作電壓選擇條件，合分操作選擇方式，或測試界面中按分合鍵，按直流電源鍵，出現“電源準備中”提示，按測試鍵自動升壓，動作后電壓停止。如有必要，此時可按測試鍵點動送電，按取消退出到數據表，此時可打印、保存動作電壓值。
（2）手動方式：設置試驗類型為動作電壓；測試范圍確定斷口數；操作電源選擇內電源；動作電壓選擇條件(升壓方式選手動)，合分操作選擇方式，或測試界面中按分合鍵，按直流電源鍵開啟內電源，按 “↑”可升壓，按“↓”可降壓，長按快速調整，按測試鍵送出電脈沖。
