高壓開關綜合測試儀面板示意

來源：djkluv.com    更新時間：2020-08-04

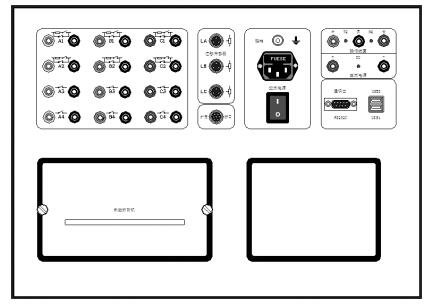

高壓開關綜合測試儀面板示意

不同機型，面板布局及測試功能略有差異，下圖為標準型示意圖。

液晶屏：標準型5.7″黑白觸摸屏，顯示清晰；指觸式菜單操作，只需輕輕點擊、觸碰按鈕，儀器即可快速相應；調整數字時，通過屏幕顯示的軟鍵盤點擊直接輸入數值。
打印機：標準型寬幅熱敏打印。
電源開關：高壓開關綜合測試儀交流總電源開關，帶燈指示。
電源插座：三芯帶接地交流AC220，50Hz電源輸入插口，上部FUSE倉盒內置2顆10A保險絲，方管洞內置保險絲為備用。
接地插頭：儀器機殼保護接地，帶￠4插空，螺栓緊固。
通訊組塊：
RS232C：計算機串行通訊，上位機波特率選擇為57600
USB1:USB通訊
USB2:USB通訊，上位機波特率選擇為115200
直流電源：+、- 為內置直流電源輸出；也可用作外電源引入端，帶LED燈指示。分、負、合為可控直流電源輸出，分、合為正端，負為公共端；分負、合負也可用作外同步倒采樣，帶LED燈指示。
傳感器：外接電阻傳感器，高壓開關綜合測試儀默認使用LA通道；LB、LC擴展備用。
擴展斷口：外接石墨觸頭測試器，配合主機測試西門子3AQ、3AT等帶石墨觸頭開關，或用作6 路0～3V模擬信號輸入。本項選配。
時間斷口：模擬信號測試
A1、B1、C1、A2、B2、C2用作普通金屬觸頭測試功能，配合閘電阻測試功能。
A3、B3、C3、A4、B4、C4只用作普通金屬觸頭測試功能。
