電容電感測試儀廠家簡介
武漢摩恩提供電容電感測試儀廠家價格、電容電感測試儀廠家報價，產品選型，技術支持，電容電感測試儀是針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的一款儀器，具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
一、
電容電感測試儀廠家概述：
電容電感測試儀要是對無功補償裝置的高壓并聯電容組，以及電抗器的測量，其測量依據，符合SJ-255-10300電容測量?jī)x國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制，它主要解決了以下問題：
△ 現場測量電容器不需拆除連接線，減化試驗過程、有效提高工作效率、避免損害電力設備；
△ 完整參數測量，極易判別電容器的品質變化，及器件間連接導體故障；
△ 大容量數據存儲，微型打印機和USB通信，不需現場抄寫數據，多方式保存測量數據。
二、電容電感測試儀廠家測量?jī)x器特點：
△ 本儀器采用了先進的測量原理與四端測量技術，可以精確測量、測試重復性能好；
△ 大屏幕高清真彩液晶顯示屏（800X640點陣），漢字菜單提示操作；
△ 液晶屏幕自帶觸屏按鍵，使操作直觀、簡單；
△ 電流自動分段補償，使全量程電流線性化，提高了儀器測量精度；
△ 環境溫度監測，便于電容器在不同溫度下對容值的影響；
△ 新一代USB通信功能簡化與PC機連接，方便于測量數據傳輸和管理；
△ 自帶微型打印機，不需抄寫數據，即可現場打印測試結果。
三、電容電感測試儀廠家檢測參數項目：
電容器
1. 電容值C
2.電壓值U
3.電流值I
4.頻率值F
5.有功功率量P
7. 電抗值XC
8.電阻值R
9.相位角φ
6.無功功率值Q
電感器
1. 電感值L
2.電壓值U
3.電流值I
4.頻率值F
5.有功功率量P
7. 電抗值XL
8.電阻值R
9.相位角φ
6.無功功率值Q
四、
電容電感測試儀廠家等效方式：

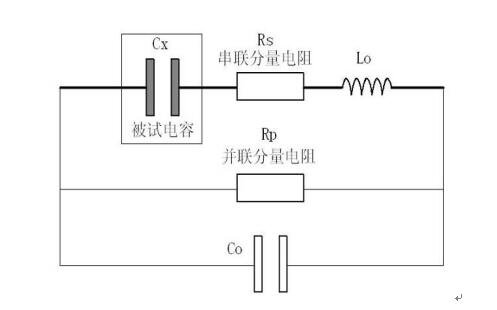

RC內部串、并等效電路圖
圖中，Cx 為實際電容量，Rs 為引線電阻，Lo 為引線電感，Rp 為極間絕緣電阻，Co 為極間分布電容，實際電感、電容、電阻并非理想的電抗或電阻元件，而是以串聯或并聯形式呈現為一個復阻抗元件，本儀器根據串聯或并聯等效電路來計算其所需值，不同等效電路將得到不同的結果，其不同性取決于不同的元件。一般對于低值阻抗元件（基本是高值電容和低值電感）用串聯等效電路。反之，對于高值阻抗元件（基本是低值電容和高值電感）使用并聯等效電路。根據現場實際使用情況只有兩種，（1）測試器件內部品質變化，選擇等效方式為“并聯等效”; (2) 測試器件外部連接導線電阻變化，選擇等效方式為“串聯等效”。
五、電容電感測試儀廠家儀器技術參數：
◆ 儀器正常工作條件
△ 環境溫度：-10℃ ～ +40℃；
△ 相對濕度：≤90%；
△ 工作電源：220V±10%工頻；
△ 額定頻率：50Hz；
△ 額定輸出：25V/40A/500VA；
△ 儀器體積：420×170×340mm（寬×高×深）；
△ 重量：約10kg；

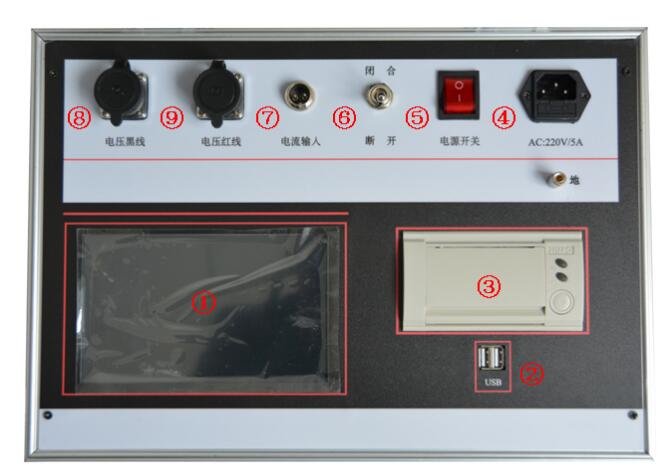

六、電容電感測試儀廠家儀器面板及說明：
① 真彩液晶，顯示屏點陣800X600帶屏幕觸摸按鍵功能。
② 儀器USB通信接口，可以連接U盤和鼠標等外設，進行數據下載。
③ 微型打印機。
④ 電源插座帶保險絲，內置5A保險絲2只。
⑤ 電源開關。
⑥ 撥子開關（閉合5V/40A，斷開25V/10A）
⑦ 鉗形電流傳感器輸入插座。
⑧ 輸出信號插座公共端（黑線）。
⑨ 輸出信號插座交流（紅線）。
武漢摩恩提供電容電感測試儀廠家價格、電容電感測試儀廠家報價，產品選型，技術支持，電容電感測試儀是針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的一款儀器，具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
